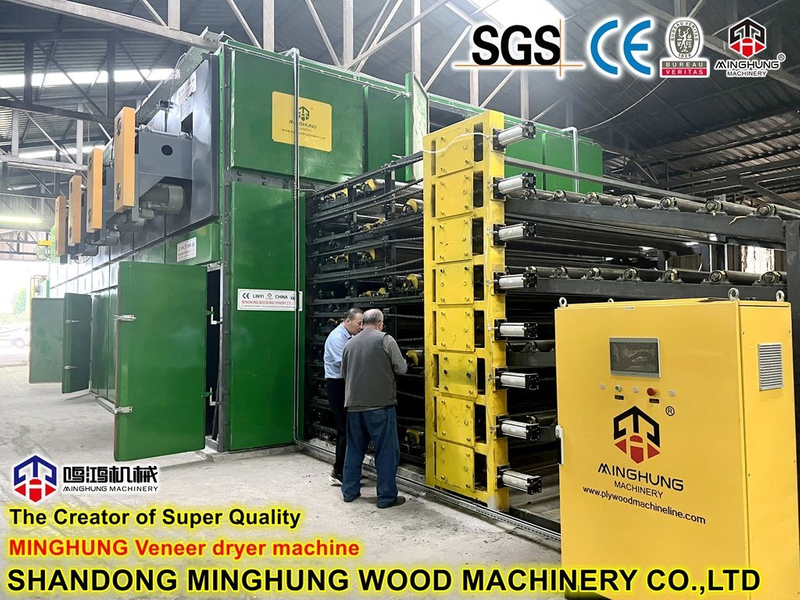

Descripción del componente
1. Sistema de fuente de calor
Unidad de bomba de calor a alta temperatura
Compresor de desplazamiento de dos etapas (Copeland o Danfoss)
Refrigerante: R134A ecológico
Rango de temperatura de calentamiento: 40-85 ℃
Valor de la policía: 4.0-4.5 (en 55 ℃ condición)
Sistema de calefacción auxiliar
Tubos de calentamiento eléctrico de acero inoxidable (316 material, energía ajustable)
O sistema de calefacción asistido por gas (opcional)
Sistema de intercambio de calor
Intercambiador de calor de la placa: acero inoxidable 316L, eficiencia ≥85%
Interquangador de calor de tubo alíntelo: aletas de aluminio hidrofílico, tubos de cobre
2. Sistema de cámara de secado
Marco estructural
Marco principal: acero galvanizado en caliente, espesor ≥2.5 mm
Refuerzo: tubo cuadrado de 50 × 50 × 2.0 mm, espacio de 600 mm
Sistema de aislamiento
Material: espuma de poliuretano, densidad ≥45 kg/m³
Espesor: 200 mm
Tratamiento del puente térmico: diseño especial de descanso
Sistema de revestimiento interno
Material: 316 placa de acero inoxidable, espesor 1.2 mm
Tratamiento de costura: soldadura TIG, pulido
Sistema de sellado
Sello de la puerta: Sello doble de caucho de silicona, resistencia a la temperatura 250 ℃
Sellado de penetración: sellador especial a alta temperatura
3. Sistema de circulación de aire
Unidad de ventilación
Tipo de ventilador: ventilador centrífugo inclinado hacia atrás
Material: impulsor de aleación de aluminio, voluta de acero inoxidable
Volumen de aire: 20000-50000m³/h (ajustable)
Presión: 800-1200PA
Sistema de conductos
Conducto principal: acero galvanizado de 1.0 mm, reforzado
Distribuidor de aire: paletas de guía ajustables
Filtro: G4 Primary + F7 Medium Filtración de dos etapas
Sistema de transmisión
Motor: EC Motor sincrónico de Magnet Permanent, protección IP55
Transmisión: unidad directa, diseño sin mantenimiento
4. Sistema de control inteligente
Configuración de hardware
PLC: serie Siemens S7-1500
HMI: 10.4 'Color Touch Screen (resolución de 1280 × 800)
Módulos de E/S: Conexión de bus Profinet
Sistema de sensores
Sensores de temperatura: PT100, precisión ± 0.1 ℃
Sensores de humedad: tipo capacitivo, precisión ± 1.5%HR
Sensores de humedad: detección de infrarrojos en línea, precisión ± 0.5%
Actuadores
Válvulas de control eléctrico: actuadores de precisión, control de 4-20 mA
Convertidores de frecuencia: control vectorial, precisión 0.01Hz
5. Sistema de recuperación de calor
Intercambiador de tuberías de calor
Material: aleta de aluminio de tubo de cobre
Eficiencia: 60-70%
Caída de presión: ＜ 100pa
Intercambiador de calor de placa
Material: 316 acero inoxidable
Área de transferencia de calor: configurado por volumen de aire
Diseño de autolimpieza
6. Sistema de protección de seguridad
Protección de la temperatura
Protección de sobre-temperatura de tres niveles: sensor + termostato mecánico + fusible
Protección de diferencia de temperatura: alarma cuando la diferencia> 10 ℃
Protección eléctrica
Protección contra sobrecarga: electrónica + protección magnética térmica
Protección de fuga de tierra: sensibilidad de 30 mA
Protección de secuencia de fase: corrección automática
Protección mecánica
Monitoreo de vibración del ventilador: alarma cuando la velocidad de vibración> 4.5 mm/s
Detección de desviación del transportador: dispositivo de corrección automática
