Filosofía central
Esta línea de producción se basa en la filosofía de diseño central de 'Fabricación flexible', rompiendo las limitaciones de especificaciones fijas de las líneas tradicionales de madera contrachapada. A través de un diseño modular, digital e inteligente integrado, logra una capacidad de producción de rango completo, desde dimensiones estándar hasta dimensiones especiales. El sistema enfatiza particularmente un modelo de producción de 'lotes pequeños, variedades múltiples y cambio rápido' para satisfacer las demandas del mercado moderno en cuanto a personalización y adaptación.
Composición de la arquitectura del sistema
Adopta una arquitectura 'Línea principal + Módulos configurables':
Módulos de proceso principales: Procesamiento de materia prima → Pegado y laminado → Prensado y conformado en caliente
Módulos de procesamiento flexibles: sistema de corte de ancho ajustable → sistema de lijado adaptativo
Centro de control inteligente: sistema de control central que integra todos los parámetros del módulo
Sistemas Auxiliares: Dispositivo de cambio rápido de molde → Sistema de posicionamiento láser → Unidad de inspección en línea
Configuración detallada del equipo
Sección de procesamiento de materias primas
Centro de corte inteligente
Ancho máximo de procesamiento: 2600 mm
Ancho mínimo de procesamiento: 500 mm
Velocidad de corte: Ajustable 0-60m/min
Equipado con un sistema de inspección por visión para el reconocimiento automático de defectos.
Esparcidor de pegamento de ancho ajustable
Ajuste automático del ancho de extensión del pegamento: 600-2500 mm
Precisión del control de dispersión del pegamento: ±5g/m²
Admite el suministro simultáneo de múltiples tipos de adhesivos
Sección de formación y procesamiento
Línea de diseño flexible
Sistema de tendido robótico, soporta tendido de estructuras asimétricas.
Precisión de diseño: ±2 mm
Capas de disposición máxima: 15 capas
Prensa caliente inteligente
Tamaño de la platina: 2800×1600 mm (personalizable)
Número de vacantes: 15
Presión máxima: 3000 toneladas
Sistema de control de temperatura: control de temperatura independiente de 32 zonas
Sección de posprocesamiento

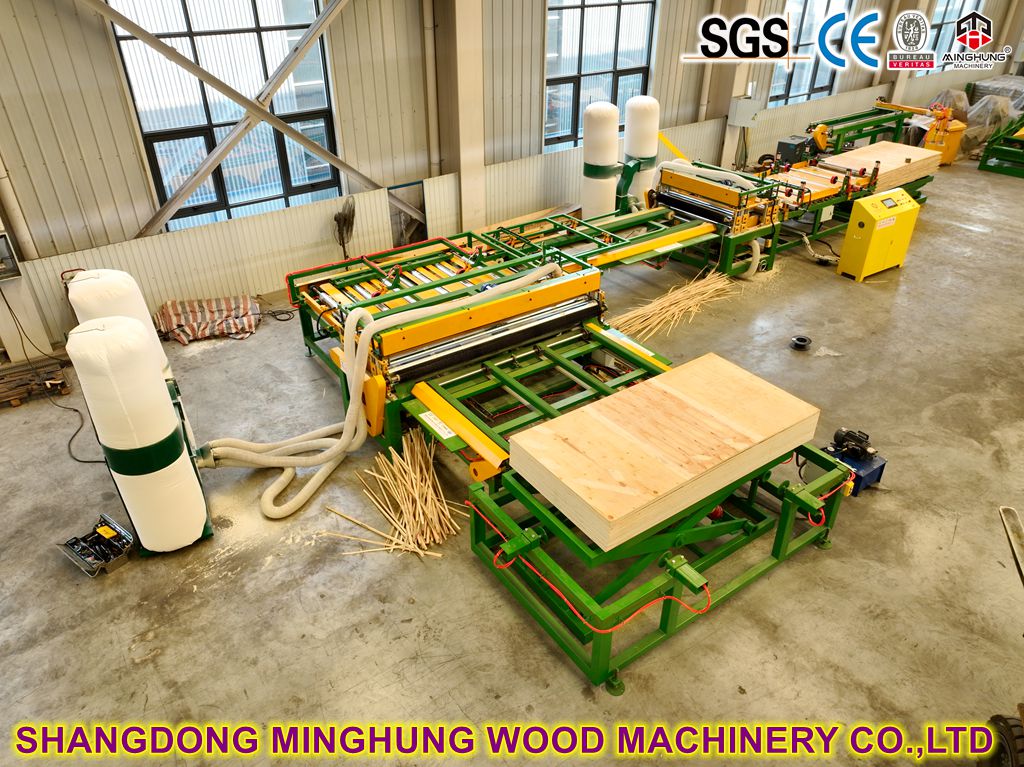

Sistema de recorte adaptativo
Recorte simultáneo de doble extremo
Ángulo de recorte ajustable: 0-45°
Tasa de recuperación automática de residuos: >95%
Unidad de lijado inteligente
Ajuste automático del ancho de lijado
Ajuste adaptable de la presión del cabezal de lijado
Precisión del control de espesor: ±0,1 mm
Descripción general de los parámetros técnicos
Categoría de parámetros | Rango de especificaciones | Control de precisión |
Tamaño del panel | Ancho: 500-2500 mm | ±0,5 mm |
| Longitud: 800-5000 mm |
|
| Espesor: 3-50 mm |
|
Velocidad de producción | Especificaciones estándar: 40 hojas/hora | control programable |
| Especificaciones personalizadas: 15-30 hojas/hora |
|
Consumo de energía | Promedio consumo: 120-180kW | Monitoreo en tiempo real |
| Tasa de recuperación de calor: ≥65% |
|
Tiempo de cambio de molde | Cambio de rutina: 15 min | Finalización automatizada |
| Especificaciones especiales: ≤30 min |
|
Tarifa calificada | Producto estándar: ≥98,5% | Inspección en línea |
| Producto personalizado: ≥97% |
|
Análisis de escenarios de aplicación
5.1 Industria de la construcción
Encofrado no estándar: encofrado poligonal curvo, en forma de arco
Paneles de ingeniería especiales: puentes, paneles de tamaño específico para túneles
Componentes de construcción prefabricados: producción personalizada de paneles de pared y losas de piso.
5.2 Transporte
Pisos de contenedores: para diversas especificaciones de contenedores
Paneles de carrocería de camión: producción personalizada para diferentes modelos de vehículos
Mamparos para buques: paneles específicos de la estructura del casco
5.3 Campos especializados
Sustrato de molde de pala de turbina eólica: sustratos curvos grandes
Equipos de exhibición y exhibición: stands de exhibición con formas, paneles de utilería.
Fabricación de instrumentos musicales: cajas armónicas de piano, paneles traseros de guitarra.
Características principales
1. Producción flexible de tamaño completo: admite una producción personalizada de rango completo, desde tamaños pequeños (p. ej., 600 × 800 mm) hasta tamaños grandes (p. ej., 1500 × 3000 mm), con espesor ajustable de 3 a 50 mm.
2. Cambio rápido inteligente: Equipado con sistemas patentados de cambio rápido de molde, lo que reduce el tiempo de cambio de tamaño a 15 minutos, lo que permite una producción eficiente de lotes pequeños y de múltiples variedades.
3. Filosofía de diseño modular: utiliza componentes modulares estandarizados, lo que permite una configuración flexible del diseño de la línea y la combinación de equipos según las necesidades de capacidad y las especificaciones del producto.
4. Control de precisión digital: integra sistemas de control PLC avanzados y tecnología de posicionamiento láser, lo que garantiza una precisión milimétrica para tamaños personalizados
5. Adaptabilidad multifuncional: la misma línea de producción puede producir varios tipos especiales de madera contrachapada, incluidos encofrados de construcción, pisos para contenedores, paneles marinos y sustratos para muebles.
Esta línea de producción es adecuada para
Fabricantes de madera contrachapada que realizan pedidos especiales
Empresas de paneles que producen productos personalizados de exportación.
Fábricas innovadoras que requieren una respuesta rápida a los cambios del mercado
Proveedores especializados que suministran componentes para la industria de la construcción, marina y vehículos especiales.
Apoyo técnico
Planificación de la línea de producción: configuración de línea personalizada basada en la combinación de productos del cliente
Guía de proceso: proporciona una biblioteca de parámetros de proceso para productos de diferentes tamaños
Capacitación operativa: combina capacitación in situ con guía remota
Servicio postventa
Respuesta Rápida: Respuesta técnica en 24 horas
Suministro de repuestos: red global de suministro de componentes principales
Servicios de actualización: actualizaciones periódicas de software y soluciones de optimización proporcionadas
