SHANDONG MINGHUNG WOOD MACHINERY CO.,LTD

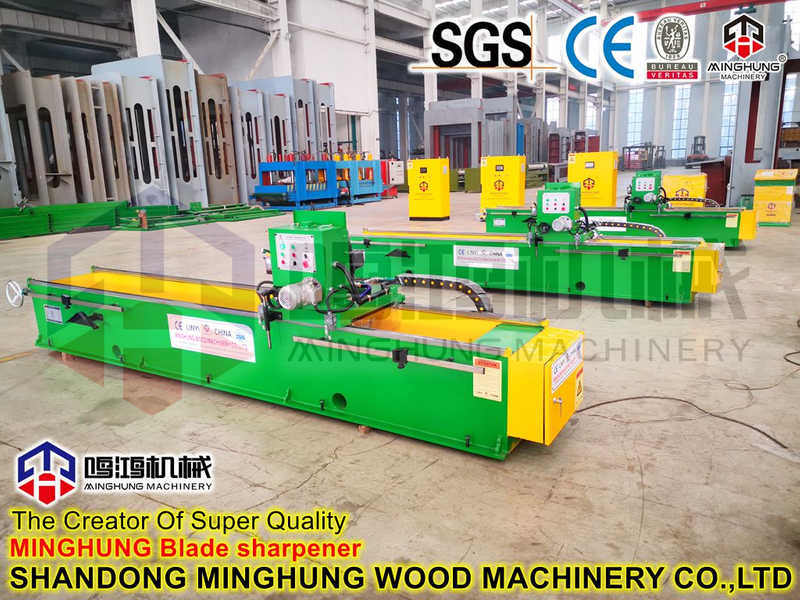

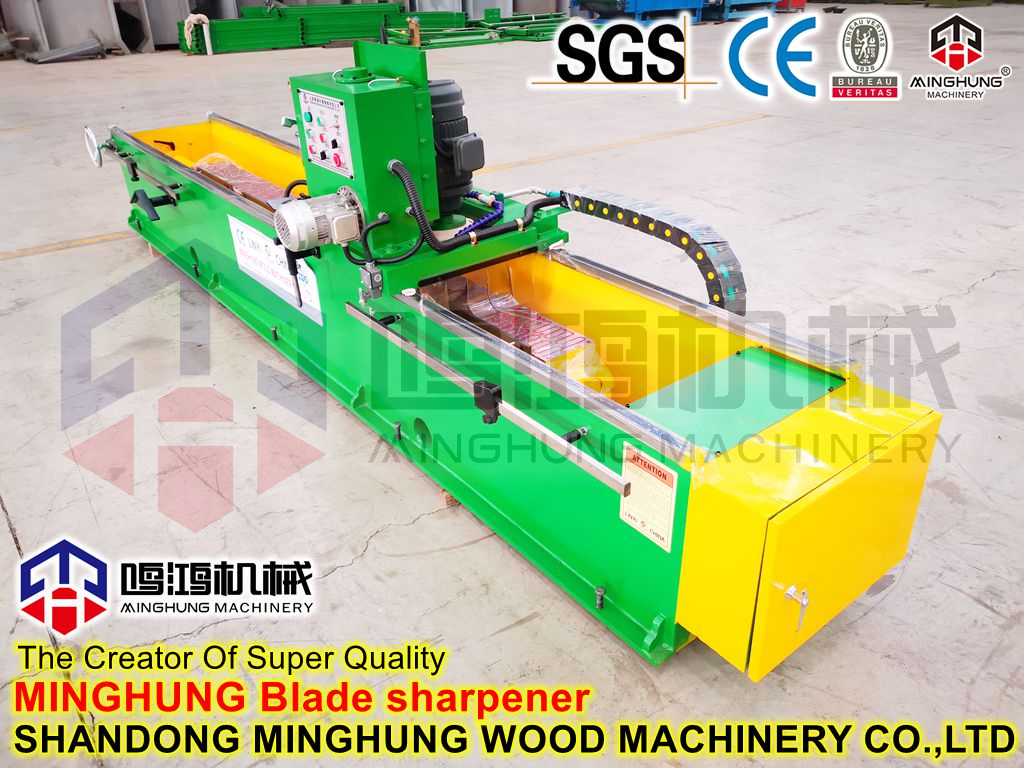

Manual de instrucciones del afilador de cuchillos
1. Seleccione la muela abrasiva adecuada de acuerdo con el material de la herramienta abrasiva, generalmente muela la fresa HS-CO NACHI.La fresa SG-FAX utiliza una muela abrasiva blanca con un orificio interior de 20 mm de 80K.Si esmerila acero de tungsteno, se debe usar una muela abrasiva de diamante;
2. Retraiga la tuerca de ajuste fino del avance de la muela abrasiva (1) hacia adentro hasta que quede alineada con el orificio pequeño del husillo.Después de la alineación, inserte el pasador de fijación (6) en el orificio para que el eje de la muela abrasiva no pueda girar y la ranura de la junta quede hacia adentro., y cerca de la superficie de la muela abrasiva, use la llave de aluminio de desmontaje para bloquear la tuerca;
3. Después de sujetar la muela abrasiva en el husillo de la muela abrasiva, extraiga el pasador fijo (6) y use el rectificador de diamantes (8) para revestir la muela abrasiva.Al revestir la muela abrasiva, no lo haga demasiado a la vez para evitar que se caiga el diamante;
4. Ajuste la estanqueidad de rotación del husillo.Cuando el asiento del husillo gira 90°, si el espacio libre superior e inferior es demasiado grande, puede usar dos llaves para aflojar las tuercas en direcciones opuestas y luego ajustarlas al ajuste adecuado una por una.
5. Ajuste del ángulo de 0° del asiento del eje principal: use una llave hexagonal de 10 mm para ajustar el perno de tope (19) debajo de la placa de indexación de 90° para que sea móvil, afloje la contratuerca de 90° (18) y tire hacia arriba. el perno de fijación del disco de índice de 90° (14).Use una barra redonda de 12 mm para moler unos 60 mm de largo.Si el tamaño del extremo delantero es más grande que el tamaño del extremo trasero, ajuste la llave hacia la izquierda y ajústela de acuerdo con el tamaño.Si el tamaño del extremo delantero del tamaño de esmerilado es más pequeño que el tamaño del extremo trasero, ajuste la llave hacia la izquierda hasta que las dimensiones delantera y trasera sean iguales;
6. Ajuste el asiento del husillo 90° con una llave de 5 mm en la esquina interior para ajustar el perno de tope (19), sujete la barra redonda de Φ12 mm en la cara del extremo superior del asiento del husillo y alinee la superficie de la muela abrasiva, fije el asiento del husillo en la posición de 90° y agite el asiento del husillo en un arco hacia arriba y hacia abajo., Aplique el dan azul a la cara final de la barra redonda.Si se rectifica primero el lado derecho de la cara frontal, significa que se han terminado los 90°;La cara frontal se puede rectificar hacia la izquierda y hacia la derecha.Al ajustar, la tuerca de fijación de 90° y el perno de fijación de la placa de indexación de 90° (14) deben aflojarse.Cuando se completa el ajuste, la placa de indexación de 90° puede restablecerse a cero y fijarse con pernos de fijación T6;
7. Seleccione un manguito adecuado según el diámetro del vástago del molino, sujete el vástago en el asiento del husillo y bloquee la tuerca (11) detrás del asiento del husillo;
8. De acuerdo con la forma de la herramienta de molienda, ajuste los ángulos en el asiento del husillo y bloquee las tuercas correspondientes;
9. Cuando no se inicia el esmerilado, la herramienta y la muela abrasiva deben mantener una distancia no demasiado cercana para evitar que la muela abrasiva y la herramienta choquen cuando se enciende la máquina;
10. Encienda el interruptor de la amoladora (2), deje que la muela gire durante más de 1 minuto y luego comience a amolar después de confirmar que no hay ningún fenómeno anormal;
11. Gire la contratuerca del manguito (11) con la mano derecha y ajuste la tuerca de ajuste fino del avance (1) con la mano izquierda.Cuando la muela esté a punto de tocar la herramienta,
El cuchillo debe avanzar lentamente para evitar golpear la muela abrasiva;
12. La cantidad de avance debe coincidir con la rotación de la barra de herramientas, y la cantidad de avance no debe ser demasiado grande, para no quemar la herramienta y provocar el recocido;
