El principio de funcionamiento central de este sistema es el 'secado inteligente adaptativo basado en retroalimentación del contenido de humedad en tiempo real', logrando un salto fundamental del 'control de procesos' tradicional al 'control de resultados' moderno.

1.  Monitoreo en tiempo real y adquisición de datos:

      Una vez que comienza el proceso de secado, los sensores de humedad de alta precisión incorporados monitorean de manera continua y no destructiva el contenido de humedad en tiempo real en múltiples puntos clave dentro de la pila de chapa.

      Estos datos se transmiten en tiempo real al Sistema de Control Inteligente Central.

2.  Análisis inteligente y toma de decisiones:

      El sistema de control compara los datos de contenido de humedad adquiridos en tiempo real con el contenido de humedad final objetivo preestablecido (por ejemplo, 8 % ±0,5 %).

      El sistema, precargado con programas de secado optimizados para diferentes especies de madera, espesores y niveles de humedad iniciales, determina automáticamente la fase de secado actual (por ejemplo, calentamiento, velocidad constante, velocidad de caída) en función de la brecha entre el contenido de humedad actual y objetivo y la velocidad de secado.

3.  Ajuste de precisión dinámico:

      Con base en el análisis, el sistema ajusta dinámicamente los parámetros ambientales dentro del horno:

          Temperatura de secado: Proporciona la temperatura óptima en las diferentes etapas garantizando al mismo tiempo la calidad de la chapa.

          Humedad ambiental: controla con precisión la deshumidificación y la humidificación (si está equipada) para ajustar la humedad relativa, evitando grietas o deformaciones debido al estrés excesivo del secado.

          Velocidad del flujo de aire: Garantiza uniformidad y eficiencia en el intercambio de calor y humedad.

      Todo este proceso forma un ciclo de control de circuito cerrado de 'Monitorizar-Analizar-Ajustar', asegurando que el contenido de humedad de la chapa disminuya suave y uniformemente a lo largo de la curva ideal.

4.  Determinación y acondicionamiento de criterios de valoración:

      Cuando el sistema detecta que el contenido de humedad general de la chapa ha alcanzado el rango objetivo y el gradiente interno/externo está equilibrado, automáticamente pasa a una fase de enfriamiento o acondicionamiento, finalizando el proceso de secado. De esta forma se evita el secado excesivo o insuficiente habitual en los controles tradicionales basados ​​en el tiempo, consiguiendo un auténtico secado de la chapa con alta precisión.

Componentes convencionales

1. Cuerpo del Horno/Cámara de Secado: Para crear un espacio cerrado o semicerrado y aislado que establece y mantiene un ambiente de alta temperatura y baja humedad para el proceso de secado.

  Composición:

      Marco estructural: Normalmente está hecho de perfiles de acero para soporte primario.

      Paneles de pared aislados: A menudo, los paneles sándwich (rellenos de lana de roca o poliuretano) ofrecen un excelente aislamiento térmico para evitar la pérdida de calor y mejorar la eficiencia energética.

      Puerta Principal: Para carga y descarga de carros de enchapado, que requieran un sello hermético.

2. Sistema de Calefacción: Para generar el calor necesario para el secado; el 'corazón' de la secadora.

  Composición y tipos:

      Fuente de calor:

          Calentamiento con vapor: el vapor de una caldera pasa a través de intercambiadores de calor de tubos con aletas (radiadores) dentro del horno para calentar el aire.

          Horno de aire caliente directo: quema carbón, biomasa o gas/petróleo para producir aire caliente limpio, que se introduce directamente en la cámara.

          Calentamiento de aceite térmico: el aceite calentado circula a través de intercambiadores de calor para liberar calor.

          Calefacción eléctrica: Utiliza elementos calefactores eléctricos; mayor costo operativo, a menudo utilizado para aplicaciones específicas o de pequeña escala.

      Unidad de Distribución de Calor: Como radiadores o intercambiadores de calor, encargados de transferir eficientemente la energía de la fuente de calor al aire dentro del horno.

3. Sistema de circulación de aire: para forzar el movimiento del aire dentro del horno, asegurando que el aire caliente pase uniformemente y a alta velocidad a través de los espacios entre las láminas de chapa para una transferencia eficiente de calor y masa. Esto es clave para lograr un secado uniforme en toda la pila de chapa.

  Composición:

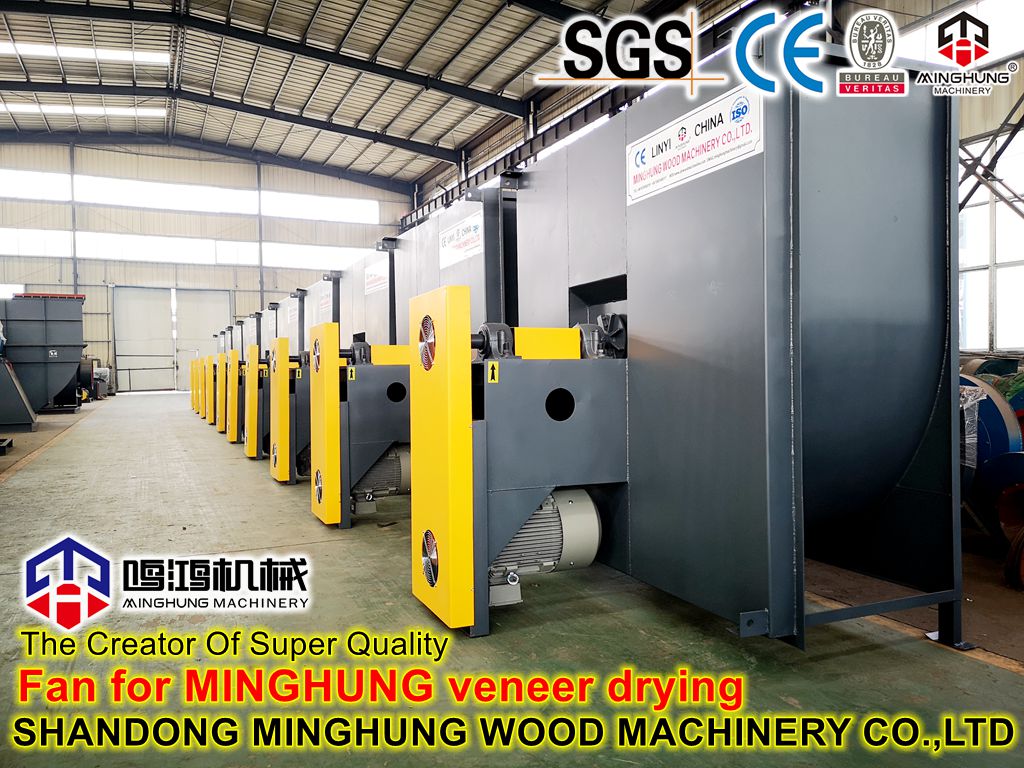

      Ventiladores de circulación: normalmente ventiladores axiales o centrífugos de gran volumen y alta presión.

      Motores de ventilador: impulsa los ventiladores.

      Deflectores/Conductos de aire: guían el flujo de aire de manera efectiva, minimizan las zonas muertas y garantizan una distribución uniforme en todo el horno.

4. Sistema de extracción de humedad (deshumidificación): para eliminar rápidamente el aire saturado de humedad (vapor de agua) evaporado de las chapas durante el secado, creando condiciones para una evaporación continua y controlando con precisión la humedad relativa dentro del horno.

  Composición:

      Conductos/respiraderos de escape: Ubicados en la parte superior o en los lados del cuerpo del horno.

      Extractores de aire: Proporcionan la fuerza motriz para eliminar la humedad.

      Amortiguadores/válvulas reguladoras: se pueden ajustar manual o automáticamente para controlar la tasa de escape.

5. Sistema de Carga y Transporte: Para transportar las pilas de chapa y facilitar la carga y descarga del horno de secado.

  Composición:

      Carros de Carga (Camiones): Marcos diseñados para sostener capas de enchapado.

      Sistema de Orugas: Colocado dentro y fuera del horno, permitiendo remolcar o empujar carros.

6. Sistema de control: Actúa como el 'cerebro' de la secadora, dirigiendo el funcionamiento coordinado de todos los sistemas.

  Composición (De Básico a Avanzado):

      Tipo Básico: Contactores, relés, pulsadores, luces indicadoras para funciones básicas de arranque/parada y protección.

      Tipo automatizado convencional:

          PLC (controlador lógico programable): la unidad de control central.

          Sensores de temperatura y humedad: monitorean el ambiente del horno.

          Panel de control e interfaz del operador: puede incluir una pantalla de texto simple o una pantalla táctil para configurar y mostrar parámetros básicos como el tiempo de secado y la temperatura.

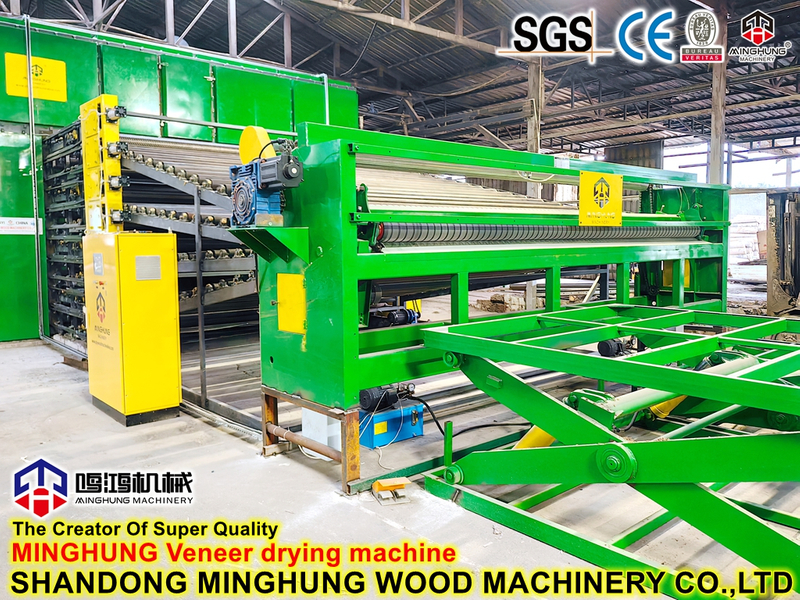

7. Sistema transportador (para secadores continuos de rodillos/chorro): En los secadores continuos (sin tipo horno), este sistema se utiliza para transportar continuamente láminas de chapa a través de las zonas de secado.

  Composición: Motores, reductores, cadenas, correas de malla o rodillos.

Componentes de control de alta precisión

1.  Unidad de monitoreo de humedad de alta precisión:

      Sensores de humedad en línea: normalmente de tipo inserción o sin contacto (por ejemplo, tecnología de microondas o RF), capaces de penetrar la pila para medir la humedad interna en tiempo real. Ésta es la base 'sensorial' para un control preciso del contenido de humedad.

      Red de sensores multipunto: los sensores se implementan en múltiples ubicaciones clave dentro del horno para reflejar de manera integral la uniformidad del secado en toda la carga.

2.  Sistema de Control Inteligente Central:

      PLC industrial (Controlador Lógico Programable): El cerebro del sistema, responsable de ejecutar algoritmos de control complejos.

      Pantalla táctil HMI: se utiliza para ingresar parámetros de secado (p. ej., MC objetivo, especie, espesor), iniciar programas y mostrar curvas de secado en tiempo real, cambios en el contenido de humedad y estado del equipo.

      Registro y almacenamiento de datos: registra los datos de secado de cada lote, lo que permite la trazabilidad de la calidad y la optimización del proceso.

3.  Actuadores ambientales de precisión:

      Sistema de control de humedad de precisión: Incluye válvulas de inyección de vapor de alta precisión o humidificadores atomizadores y compuertas de escape controladas proporcionalmente, lo que permite una regulación rápida y precisa de la humedad del horno.

      Sistema de calefacción de alta estabilidad: utiliza fuentes de calor controladas por PID (p. ej., gas, vapor, electricidad) para garantizar fluctuaciones mínimas de temperatura.

      Sistema de ventilador de transmisión de frecuencia variable (VFD): impulsa un flujo de aire uniforme y estable a través de la chimenea y ajusta inteligentemente el volumen de aire según la etapa de secado, lo cual es crucial para garantizar un secado uniforme.

4.  Estructura del horno y sistema de carga:

      Cuerpo del horno aislado de alto rendimiento: Garantiza un ambiente interno estable y reduce la pérdida de energía.

      Carros y rieles de carga racional: asegure canales de aire suaves dentro de la pila, creando condiciones para un secado uniforme.

Este sistema representa el pináculo de la tecnología moderna de secado de chapas, un revolucionario equipo de secado de madera diseñado específicamente para el secado de chapas de alta precisión. Supera el modelo convencional de simplemente controlar la temperatura y el flujo de aire, colocando el control del contenido de humedad de las chapas en el centro de todo el proceso de secado, brindando la solución definitiva de secado de chapas para su negocio.

Principio básico: el salto del 'control de procesos' al 'control de resultados'

Los equipos de secado tradicionales se basan en curvas fijas de tiempo y temperatura, incapaces de adaptarse a las variaciones naturales en el contenido de humedad inicial, las especies de madera y el espesor de la chapa, lo que genera resultados inconsistentes. El aspecto revolucionario de nuestro sistema radica en su sistema inteligente de monitoreo de humedad en línea y en tiempo real, que mide directamente el cambio real del contenido de humedad de las carillas durante el secado.

El sistema compara los datos recopilados con el objetivo de control de MC de chapa final preestablecido y el procesador central ajusta dinámicamente la temperatura, la humedad y la velocidad del flujo de aire dentro del horno. Este mecanismo de retroalimentación de circuito cerrado garantiza que cada lote de chapa, independientemente de su estado inicial, logre un resultado de secado de chapa excepcionalmente uniforme y realice un control preciso del contenido de humedad final.

Componentes del sistema y tecnologías clave

1.  Sistema de detección de humedad de alta precisión:

      Estos son los 'ojos' del sistema. Utilizamos sensores de humedad integrados en línea para monitorear de manera continua y no destructiva la liberación de humedad en puntos clave dentro de la pila de enchapado. Esto logra un verdadero control de la humedad de la chapa, proporcionando datos en tiempo real para una toma de decisiones inteligente.

2.  Sistema de Control Central Inteligente:

      Este es el 'cerebro' del sistema. Integra algoritmos avanzados capaces de procesar datos de sensores y ejecutar perfiles complejos de tecnología de secado de chapas. El operador simplemente establece el objetivo de control del contenido de humedad de la chapa final (por ejemplo, 8% ±0,5%) en la pantalla táctil y el sistema gestiona automáticamente todo el ciclo de secado.

3.  Actuadores de precisión:

      Unidad de regulación precisa de temperatura y humedad: controla con precisión las aberturas del calentador, el humidificador de inyección de vapor y la compuerta de deshumidificación según los comandos del sistema, creando el ambiente de secado óptimo para la fase actual de contenido de humedad.

      Sistema de circulación de flujo de aire uniforme: un diseño de ventilador optimizado y una disposición de conductos de aire garantizan que el aire caliente y húmedo pase de manera uniforme a través de cada capa de revestimiento. Esta es la base física para lograr un secado uniforme de las chapas y un secado de alta calidad.

Ventajas principales y valor entregado a los clientes

  Calidad excepcional del producto: mediante un control preciso del contenido de humedad, se eliminan desde la raíz defectos como deformaciones, grietas y deformaciones causadas por un secado desigual o niveles inadecuados de humedad. Esto proporciona directamente resultados de secado de chapa de alta calidad, proporcionando la garantía fundamental para producir madera contrachapada y muebles de alta calidad.

  Beneficios económicos significativos:

      Tasa de rechazo reducida: la tasa de rechazo por secado se reduce drásticamente, lo que mejora directamente la utilización y la rentabilidad de la materia prima.

      Consumo de energía optimizado: el sistema evita el desperdicio de energía asociado con el secado excesivo o insuficiente, maximizando la eficiencia energética al finalizar el ciclo de secado en el momento óptimo.

  Operación fácil de usar y alta consistencia: simplifica los requisitos de habilidades para los operadores y reduce el riesgo de error humano. Independientemente del lote, el sistema garantiza una notable consistencia en el contenido de humedad final, mejorando enormemente la estandarización de la producción.
