Ⅰ. OSB (tablero de hilos orientado)
1. Definición y estructura
OSB es un panel de madera de ingeniería hecho de hilos de madera alineados direccionalmente, unido con resina bajo calor y presión.
Características clave:
-Orientación de 3 capas: hilos de superficie alineados longitudinalmente (resistencia a la flexión), hilos de núcleo orientados a cruz (estabilidad dimensional);
-Materiales ecológicos: utiliza madera de madera de rápido crecimiento (por ejemplo, álamo, pino) o madera reciclada;
- Resinas avanzadas: típicamente PMDI (diisocianato polimérico de metileno difenil), que cumple con los estándares impermeables EN 300.
2. Ventajas de rendimiento
Propiedad | Valor/descripción |
Resistencia mecánica | Mor ≥22 MPa (excede la madera contrachapada) |
Resistencia a la humedad | Hinchazón de espesor de 24 h ＜ 15% (EN 317) |
Clase de emisión | Liberación de formaldehído ≤0.03 ppm (Carb P2) |
Aplicaciones | Revestimiento estructural, pisos de contenedores, sustratos de muebles |
3. Proceso de producción
Preparación de hebras: madera cortada en hebras de 50–100 mm de largo × 10–30 mm de ancho;
Aplicación de resina: hilos faciales recubiertos con 8–12% PMDI, hilos de núcleo con 3–5% de resina UF/MUF;
Formación orientada: los alineadores mecánicos/neumáticos crean capas de orientación cruzada;
Presionamiento continuo: curado bajo alta presión (＞ 5 MPa) y temperatura (200–220 ° C).
II. Tecnología continua de prensa caliente de plato plano
1. Función central
A medida que el corazón de las líneas OSB, las prensas continuas permiten la producción de alta velocidad (＞ 1,200 mm/s), producción de gran formato (hasta 4.8 m de ancho), eliminando cuellos de botella de prensas de apertura múltiples de tipo lotes.
2. Subsistemas críticos
Transporte de cinta de acero: cinturones de aleación resistentes al calor (1.2–1.8 mm de espesor) se ejecutan bajo tensión constante;
Hidráulica zonada: 12 zonas de presión independientes (5–40 MPa ajustables) para el control de gradiente (liberación de gas → enlace de alta presión → calibración de espesor);
Sistema de aceite térmico: el aceite circula en platos calentados con ± 1.5 ℃ Precisión para curado uniforme;
Control de espesor: los sensores láser monitorean el grosor de la placa, ajustando dinámicamente la presión (± 0.05 mm de precisión).
3. Innovaciones tecnológicas
Eficiencia continua: 300% más de salida versus prensas por lotes, admitiendo operación las 24 horas, los 7 días de la semana;
Optimización de energía: la recuperación de calor residual reduce el uso de vapor en un 35%, el servohidráulico ahorra ＞ 25% de potencia;
Control inteligente: los algoritmos PID basados en PLC compensan la deformación de la correa, asegurando la uniformidad de densidad (desviación ＜ 3%).
4. Valor industrial
Aborda los imperativos de producción de OSB:
Curado rápido de alta presión de resina PMDI (＜ ＜ ＜ 3 minutos de tiempo de prensa);
Control preciso de tensiones entre capas en estructuras orientadas;
Producción flexible para diferentes densidades (550–750 kg/m³).
5. Principio de trabajo y flujo de procesos
(1) pavimento dirigido y prensado
Pavimento dirigido:
Los chips de madera OSB se dividen en una capa superficial (dispuesta longitudinalmente) y una capa de núcleo (dispuesto transversalmente), y están orientadas por una máquina de pavimentación especial (como una cabeza direccional mecánica o un sistema de pavimento de flujo de aire). La longitud de la capa superficial de los chips de madera suele ser de 50-100 mm, y los chips de madera de la capa de núcleo son más cortas (20-50 mm).
Prensado y formación:

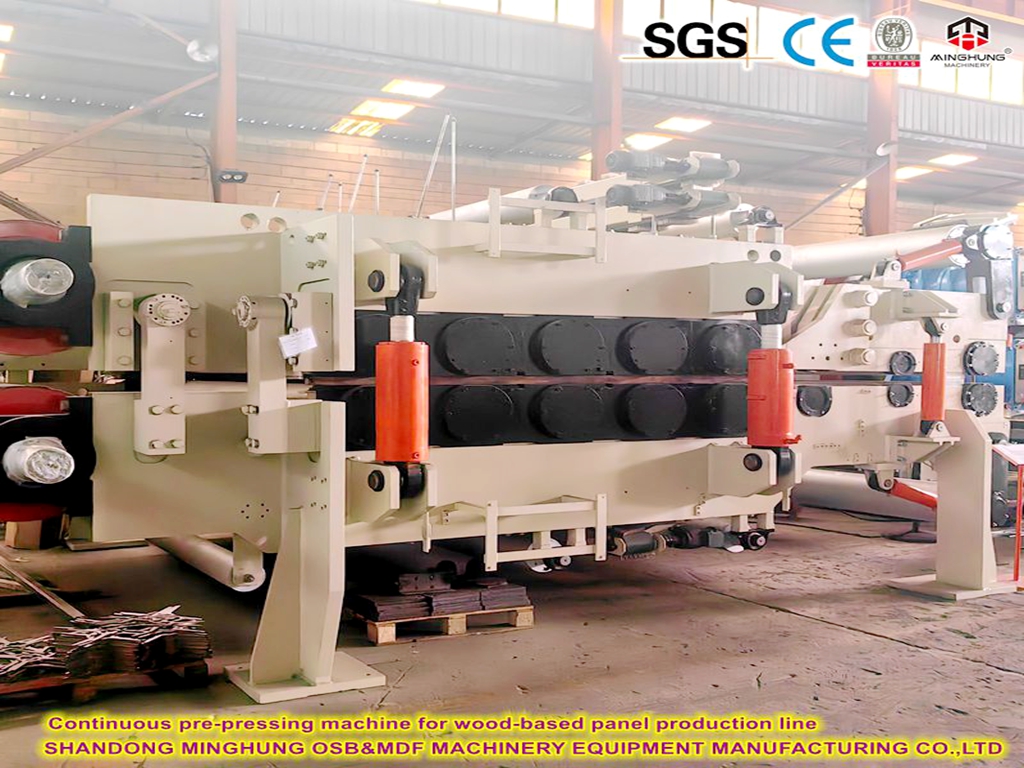

La losa pavimentada ingresa a la máquina de pre-prensación (presión 0.5-1.5MPa), y el aire se retira y la dirección de las astillas de madera se fija inicialmente mediante presionamiento mecánico de rodillos o preesing de alta frecuencia para evitar que la estructura se afloje durante el proceso de presión caliente posterior.
(2) Etapa continua de prensado en caliente
Zona de alta presión (curado inicial):
Temperatura 210–230 ℃, presión 3.0–5.0MPa, cierre rápidamente la losa y active el adhesivo (generalmente resina fenólica o adhesivo MDI), y la estructura direccional de las virutas de madera de la superficie se cura inicialmente.
Zona de presión media (balance de plastificación):
Temperatura 200–220 ℃, presión 2.0–3.5MPa, mantenga la penetración completa del adhesivo de la capa central y equilibre la velocidad de curado de las capas internas y externas.
Zona de baja presión (ajuste y liberación de tensión):
Temperatura 180–200 ℃, presión 1.0–2.0MPA, controlar el grosor final y liberar el estrés interno para evitar la deformación del tablero.
(3) enfriamiento y postprocesamiento
Sección de enfriamiento:
La hoja prensada se enfría a menos de 50 ° C mediante un sistema de enfriamiento de agua circulante para estabilizar el tamaño de la lámina.
Corte y lijado:
La lámina se corta en hojas estándar utilizando un sistema de aserrado de alta velocidad, y la planitud de la superficie se ajusta con una lijadora.
Ⅲ .Sistema hidráulico independiente de 12 zonas
1. Diseño del sistema central
El sistema hidráulico independiente de 12 zonas es el núcleo de las prensas continuas de alta presión OSB (placa de cadena orientada). Adopta un diseño de circuito dedicado (el actuador de cada zona es suministrado por una válvula de control separada), lo que permite la presión independiente y la regulación de flujo en las 12 zonas presionadas. Cada zona integra válvulas proporcionales de alta precisión y sensores de presión para el control del circuito cerrado de la presión de la planta y el desplazamiento del cilindro, cumpliendo con diversos requisitos como el escape, la calibración de espesor y la presión de curado durante las diferentes etapas de presión.
2. Principios operativos
2.1 Control específico de la zona: cada zona hidráulica corresponde a una sección longitudinal de la prensa.
Por ejemplo:
Las zonas 1–3 (FEDED) aplican baja presión para facilitar el escape de gas;
Las zonas 4–9 (media) ofrecen alta presión para la unión;
Las zonas 10-12 (salida) reducen la presión para estabilizar la formación de la placa.
2.2 Sincronización de desplazamiento de presión: las válvulas proporcionales ajustan dinámicamente la presión del cilindro, mientras que los sensores de desplazamiento monitorean las posiciones de la platina. Los algoritmos PID logran la sincronización de múltiples cilindros a nivel de milímetro, eliminando las desviaciones de espesor.
2.3 Aislamiento de fallas: el diseño de circuito dedicado aísla las fallas de la zona, lo que permite una operación ininterrumpida en zonas no afectadas durante el mantenimiento.
3. Ventajas técnicas
Alta adaptabilidad: admite una producción flexible de OSB de 12 mm a 40 mm, con capacidad de ajuste de presión de 5–40 MPa.
Eficiencia energética: las zonas independientes suministran aceite a pedido, reduciendo el consumo de energía en ~ 25% versus sistemas en serie y mejorando la velocidad de respuesta en un 40%.
Aseguramiento de la estabilidad: simulaciones del sistema (a través de AMESIM/MATLAB) optimice los parámetros de la función de transferencia, suprimiendo las fluctuaciones de presión y manteniendo la deformación de la planta <0.1 mm durante la operación continua.
