Ⅱ. Componentes principales
1. Cámara de secado (cuerpo del horno)
Descripción: Una caja grande o una estructura similar a un túnel que sirve como espacio cerrado para el proceso de secado.
Composición:
Marco: típicamente soldado de acero estructural (p. Ej., Tubo cuadrado, acero de canal) para soporte.
Paneles de pared: Hecho de placa de acero en color o placa de acero inoxidable, lleno de material de aislamiento de alto rendimiento (por ejemplo, lana de roca, poliuretano), generalmente de 100-200 mm de espesor. Esto evita la pérdida de calor, mejora la eficiencia energética y mantiene una temperatura interna estable.
2. Sistema de transporte de cinta de malla (componente central)
Descripción: Una cinta transportadora interminable que transporta y transporta el material a través de todo el proceso de secado.
Composición:
Cinturón de malla: tejido de alambre de metal (por ejemplo, acero inoxidable, hierro galvanizado), con especificaciones de malla personalizables según el tamaño y el peso del material. Debe ser resistente al calor y resistente a la corrosión.
Roller de transmisión: ubicado en el extremo de descarga, conducido por un motor para alimentar la correa.
Roller de inactividad: ubicado en el extremo de la alimentación para tensar y guiar el cinturón.
Rodillos de soporte: instalados dentro de la cámara para soportar el cinturón y el material, evitando la flacidez.
Dispositivo de tensión: a menudo un tornillo o tipo de peso, utilizado para ajustar la tensión de la correa para garantizar un funcionamiento suave sin deslizar.
3. Sistema de calefacción
Descripción: Genera el calor requerido para el secado.
Composición:
Fuente de calor: Seleccionable basado en condiciones de fábrica, como calentadores de vapor, hornos de aire caliente a gas, intercambiadores de calor de aceite térmico o elementos de calentamiento eléctrico.
Conductos de aire caliente: guíe el aire caliente a las ubicaciones requeridas dentro de la cámara de secado.
4. Sistema de circulación de aire caliente
Descripción: obliga al movimiento del aire a garantizar que el aire caliente penetre la capa de material de manera uniforme para una transferencia de calor eficiente y evaporación de humedad.
Composición:
Ventiladores de circulación: ventiladores centrífugos o axiales de alta potencia, resistente al calor que proporcionan la potencia para el movimiento del aire.
Placas de distribución de aire/deflectores: instalado en la salida de aire para garantizar flujos de aire caliente horizontal y uniformemente a través de la capa de correa y material, evitando las manchas muertas.
5. Sistema de escape de humedad
Descripción: Elimina el aire húmedo generado durante el secado de la cámara de manera oportuna para mantener suficiente fuerza impulsora de humedad.
Composición:
Ventils de escape: generalmente ubicado en la parte superior o al final de la cámara.
Ventiladores/amortiguadores de los escape: la humedad se elimina por la fuerza por los fanáticos o naturalmente a través de amortiguadores. La velocidad de escape se puede ajustar automáticamente en función de los requisitos del proceso.
6. Sistema de transmisión
Descripción: Proporciona energía para el transportador de la cinta de malla.
Composición:
Motor de accionamiento: típicamente un motor de frecuencia variable.
Caja de cambios: reduce la velocidad del motor y aumenta el par.
Mecanismo de accionamiento de cadena/engranaje: transmite energía al rodillo de transmisión.
7. Sistema de control (el cerebro)
Descripción: controla automáticamente todo el proceso de secado para garantizar la ejecución precisa de los parámetros del proceso.
Composición:
PLC (controlador lógico programable): el núcleo de control que procesa los comandos lógicos.
Pantalla táctil (HMI): interfaz humana-máquina para configurar y mostrar parámetros como temperatura, velocidad y humedad.
Sensores: incluyendo sensores de temperatura y sensores de humedad para el monitoreo en tiempo real del entorno de la cámara.
Actuadores: como VFD (unidades de frecuencia variable) para controlar la velocidad del ventilador y la correa, las válvulas solenoides para controlar el flujo de vapor y los amortiguadores eléctricos para controlar el escape.
8. Dispositivo de alimentación y descarga
Descripción: Habilita la carga y descarga automática y continua del material.
Composición:
Tolantador de alimentación/esparcidor: asegura que el material se extienda uniformemente sobre la correa de malla para formar una capa uniforme.
Descargar tolva/raspador: recolecta el material seco del cinturón y lo transfiere a la siguiente etapa de proceso.
Prevención de crack y urdimbre: utiliza horarios de secado suave y tratamiento de acondicionamiento para reducir los defectos de secado (grietas, deformación) a menos del 1%.
Calidad de secado excepcionalmente alta: produce chapas suaves y de acabado plano con contenido de humedad constante, estableciendo las bases para producir madera contrachapada de alta gama.
Operación inteligente: selección de un toque de programas de secado para operación automatizada, reduciendo la dependencia de la experiencia del operador.
Eficiente energética y rentable: aunque el ciclo de secado podría ser un poco más largo, la tasa de calificación del producto extremadamente alta evita la energía y los desechos de la materia prima asociada con los rechazos, lo que resulta en mayores beneficios integrales.
Ideal para fabricantes de madera contrachapada con requisitos extremadamente altos para la calidad del producto, especialmente aquellos que producen paneles de muebles de alto grado, paneles decorativos, paneles estándar de exportación y paneles hechos de especies especiales (por ejemplo, eucalipto propenso a las grietas).
Ⅴ .Evite el agrietamiento y la deformación
La causa fundamental de las grietas y deformaciones de chapa es el estrés interno generado durante el secado. Si la superficie se seca y se encoge demasiado rápido mientras el interior permanece húmedo y expandido, esta contracción desigual crea un estrés tremendo. Cuando este estrés excede la fuerza de unión de las células de madera, conduce a grietas (superficie o extremo) y deformación (deformación, torsión).
El secador aborda este problema en su raíz a través de los siguientes métodos:
1. Control zonal precánico de la temperatura y la humedad (el núcleo)
Los secadores modernos de alta gama dividen el horno largo en varias zonas controladas independientemente (por ejemplo, zona de precalentamiento, zona de secado, zona de acondicionamiento, zona de enfriamiento). La temperatura y la humedad en cada zona se pueden establecer de forma independiente y precisa.
Zona de precalentamiento: utiliza una temperatura más baja y una mayor humedad para calentar lentamente la chapa, permitiendo que el calor penetre sin hacer que la superficie se selle de inmediato.
Zona de secado principal: emplea curvas de temperatura inteligentes (por ejemplo, 'bajo, bajo ' o paso a paso) basado en especies de madera y grosor. Evita inicialmente las altas temperaturas extremas para permitir que la humedad migre constantemente desde adentro hacia afuera.
Zona de acondicionamiento (zona de alivio del estrés): este es el paso clave para prevenir el agrietamiento y la deformación. En las últimas etapas de secado, se inyecta una pequeña cantidad de vapor o niebla en el horno para aumentar ligeramente la humedad del aire. Este 'acondicionamiento de vapor ' proceso:
Alivia el estrés interno: permite que las fibras de la superficie secas absorban un poco de humedad y se expandan ligeramente, equilibrando la diferencia de tensión con el interior.
Evita el endurecimiento de casos: evita que las fibras de la superficie se vuelvan frágiles permanentemente debido a la pérdida excesiva de agua, manteniendo su flexibilidad.
Reduce la deformación: ayuda a lograr un contenido de humedad más equilibrado en toda la chapa, manteniendo así la planitud.
2. Sistema de circulación de aire ultra uniforme
Designes eficientes de ventiladores y conductos de aire: utiliza ventiladores de alta potencia y deflectores y boquillas de aire diseñados científicamente para garantizar una velocidad, temperatura y humedad altamente consistentes en cada punto del horno.
Elimina puntos muertos: el flujo de aire uniforme significa cada hoja de chapa, ya sea en el centro o en el borde, recibe condiciones de secado idénticas. Esto evita que el exceso de secado local (propenso a la agrietamiento) o el sub-seco local (propenso a la moldura) causado por el flujo de aire desigual.
3. Aplicación de horarios de secado inteligente (recetas)
El sistema de control está precargado con curvas de secado optimizadas para diferentes especies de madera (p. Ej., Eucalipto propenso a las grietas, álamo suave), espesores (p. Ej., 1.5 mm, 2.0 mm, 3.0 mm) y contenido de humedad inicial.
El operador simplemente selecciona la receta apropiada, y la máquina ejecuta automáticamente el proceso de secado más gentil y adecuado. Esto reemplaza la inestabilidad de confiar únicamente en la experiencia de un operador y permite un secado estandarizado y repetible de alta calidad.
4. Velocidad de secado controlado (sistema transportador)
La velocidad del transportador está controlada por una unidad de frecuencia variable (VFD). Para las especies propensas al agrietamiento, la velocidad puede reducirse, prolongando el tiempo de residencia de la chapa en el horno. Esto hace que el proceso de secado sea más lento y gentil, dando a la humedad suficiente tiempo para escapar de manera constante.
5. Cuerpo de horno aislado de alto rendimiento
El aislamiento de alta calidad garantiza la extrema estabilidad del entorno térmico dentro del horno, evitando el estrés adicional causado por las fluctuaciones de temperatura que conducen a una expansión y contracción repetidas de la chapa.
En resumen, prevenir el agrietamiento y la deformación no es una característica única, sino el resultado de un enfoque de ingeniería sistemática:
Utiliza 'control zonal preciso ' para mapear la hoja de ruta de secado, 'circulación uniforme' para garantizar una ejecución consistente, la acción clave de 'tratamiento de acondicionamiento' para liberar y equilibrar activamente el estrés, y finalmente 'recetas inteligentes ' para codificar las mejores prácticas, lo que garantiza que cada lote de chapa cumple estándares de alta calidad.

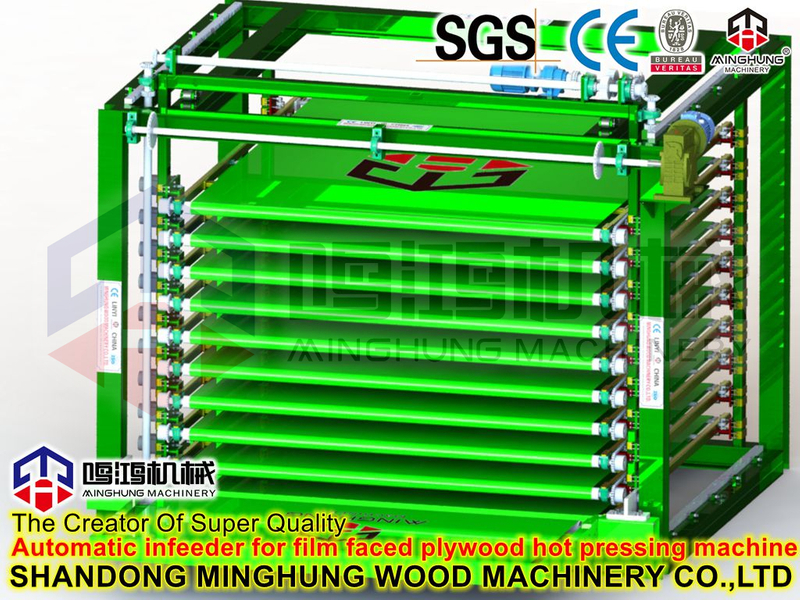

Además de la secadora, podemos proporcionar todos los equipos para toda la línea de producción de madera contrachapada, incluidas máquinas de desgaste, máquinas de aserración rotativa, máquinas de pegado, máquinas de presión fría, máquinas de presión caliente, máquinas de aserración de borde, máquinas de lijado, etc.
depurador
máquina de pelar
pegante
por máquina de prensado
prensa caliente
lijadora
No solo somos proveedores de equipos, sino también sus socios comerciales confiables. Ofrecemos una solución llave en mano que cubre la planificación de fábrica, la instalación de equipos, la puesta en marcha, la capacitación de personal y el apoyo postventa. Elegirnos significa elegir calidad, innovación y apoyo continuo.
