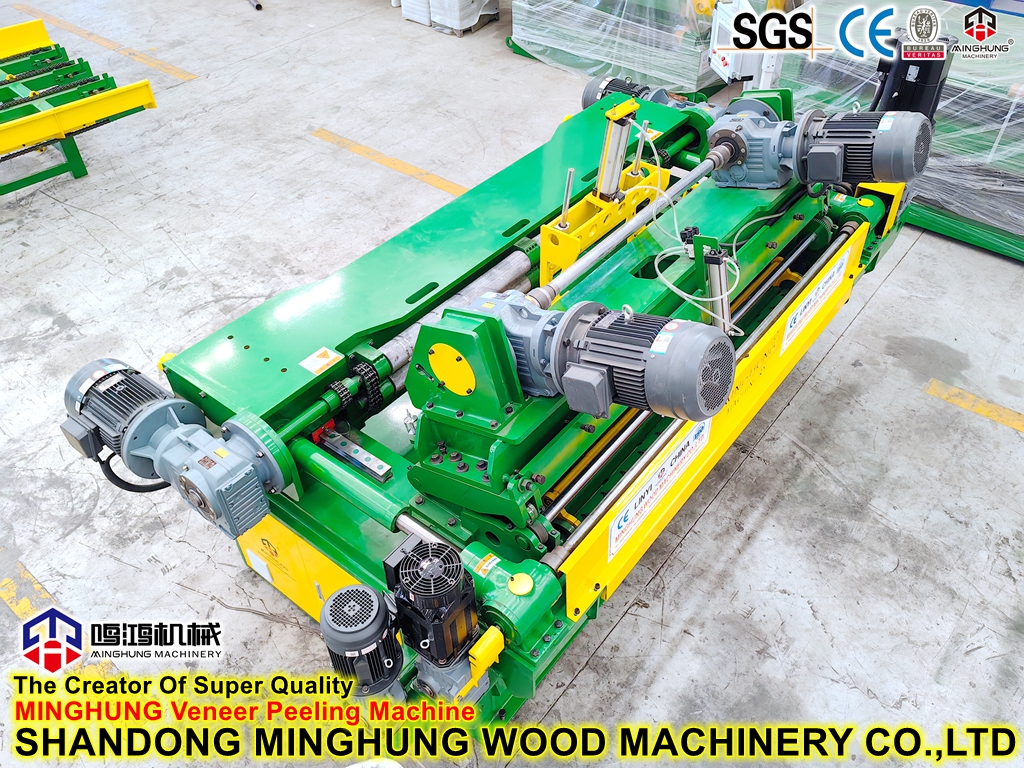

Características principales y ventajas
Procesamiento multifuncional eficiente: integra control de pelado y corte de longitud fija, adecuado para procesar troncos y núcleos de madera de varios diámetros para maximizar el rendimiento de materia prima.
Precisión de pelado superior: utiliza tecnología de geometría de pelado óptima (OPG) para garantizar una carilla con una excelente tolerancia al espesor y una superficie lisa. El error en el espesor del pelado se puede controlar dentro de ±0,01 mm.
Control automatizado inteligente: el sistema está controlado por un PLC de alto rendimiento y una interfaz HMI en color. Integra configuración de parámetros y cálculo para el espesor de la cáscara y la longitud del corte, ofreciendo una operación simple y un alto grado de automatización.
Unidad estable y confiable: La unidad central emplea inversores vectoriales o servosistemas de alto rendimiento, que brindan una excelente precisión de control de velocidad, torque de baja frecuencia y respuesta dinámica rápida para garantizar un proceso de pelado estable y uniforme.
|
Especificaciones técnicas
Artículo | Parámetro / descripción |
Diámetro de tronco adecuado | Rango medio (p. ej., 100 mm - 600 mm, personalizable) |
Máx. Longitud de pelado | Personalizable (rango común: 800 mm - 2600 mm) |
Rango de espesor de pelado | 0,5 mm - 5,0 mm (ajustable) |
Precisión del espesor | ≤ ±0,01 mm |
Error de longitud de corte | ≤±20mm |
Núcleo de control | PLC industrial, admite pulsos de alta velocidad y comunicación entre múltiples máquinas. |
Sistema de transmisión | Servosistemas de CA y inversores de alto rendimiento para un accionamiento coordinado |
Requisito de energía principal | 380 V, trifásico, 50 Hz (personalizable según los estándares regionales) |
Funciones clave | Pelado sin husillo, corte automático de longitud fija, ajuste de espesor en línea |
|
Video de aplicación
|
Estructura del componente principal
1. Componentes estructurales mecánicos
Cama y base: Construcción de acero resistente que garantiza rigidez y estabilidad generales durante el pelado a alta velocidad, minimizando la vibración.
Cabezal y contrapunto: Se utilizan para sujetar e impulsar la rotación del tronco. Las máquinas de tamaño mediano suelen presentar un diseño sin husillo, impulsado por rodillos de fricción, lo que permite el procesamiento secundario de núcleos de diámetro pequeño.
Conjunto del carro: El componente central, que alberga la cuchilla peladora, la barra de presión y el mecanismo de ajuste fino. Ejecuta el movimiento de pelado preciso y su precisión de avance determina directamente el espesor de la chapa.
Sistema de transmisión: Incluye el motor principal, caja de cambios, engranajes y tornillos de avance. Transfiere potencia al husillo y al carro, lo que permite la rotación del tronco y un avance preciso del carro.
2. Sistema de control y accionamiento
Sistema de Control PLC: El 'cerebro' de la máquina. Recibe comandos del operador y señales de sensores, coordina con precisión la velocidad de avance del carro con la rotación del husillo y controla el corte automático.
Sistema de accionamiento servo/inversor: Los 'músculos' de la máquina. Proporciona potencia de alta precisión y velocidad variable para el avance del carro y la rotación del husillo, lo cual es clave para lograr un pelado estable y eficiencia energética.
Interfaz hombre-máquina (HMI): una pantalla táctil a color que sirve como interfaz principal para que los operadores establezcan parámetros (grosor, longitud), monitoreen el estado y diagnostiquen fallas.
Sistema de sensores: incluye codificadores (que miden velocidad y posición), interruptores de proximidad, etc., que brindan retroalimentación en tiempo real sobre el estado de la máquina para formar un control de circuito cerrado.
3. Componentes funcionales auxiliares
Dispositivo de Corte Automático: Integrado a la salida de la chapa, controlado por el PLC para cortar automáticamente la chapa una vez alcanza la longitud preestablecida.
Mecanismo de transporte y bobinado de chapa: transporta y aplana suavemente la chapa pelada continua, enrollándola o apilándola según sea necesario.
Sistema hidráulico/neumático: Proporciona energía para acciones auxiliares como sujeción del contrapunto y expulsión del núcleo.
Sistema de lubricación y enfriamiento: Garantiza la precisión y longevidad de las piezas móviles como rieles guía y tornillos de avance durante un funcionamiento prolongado.
Resumen de las características principales de diseño
Proceso integrado: combina pelado, medición de longitud y corte en un flujo de trabajo automatizado y de alta eficiencia.
Control inteligente: centrado en el PLC y el servosistema, lo que garantiza la precisión del espesor (±0,01 mm) y la estabilidad del proceso.
Estructura especializada: el diseño sin eje y la base resistente proporcionan un equilibrio entre multifuncionalidad y alta rigidez.
|
Solicitudes
Se utiliza principalmente en fábricas de madera contrachapada, plantas de paneles a base de madera y fábricas de recubrimientos para muebles para la producción de pelado de diversas chapas de madera.
|
Envasado de productos
|
Servicio y soporte postventa
Entrega global: envasado de exportación (estuche de madera/marco de acero) proporcionado, admite términos CIF/FOB, ayuda con la documentación de la autorización aduanera.
Instalación y puesta en marcha: Enviar equipos de ingenieros experimentados a la fábrica del cliente para orientación de instalación, puesta en marcha de equipos y producción de prueba.
Capacitación técnica: capacitación teórica y práctica integral para los operadores, el mantenimiento y el personal de gestión de los clientes hasta que puedan operar de forma independiente.
Compromiso de garantía: Garantía de 12 meses para toda la máquina, consulta técnica de por vida y suministro de repuestos pagados.
Soporte remoto: 7x24 Consulta técnica en línea disponible, con diagnósticos remotos y solución de problemas a través de una videollamada.
|
