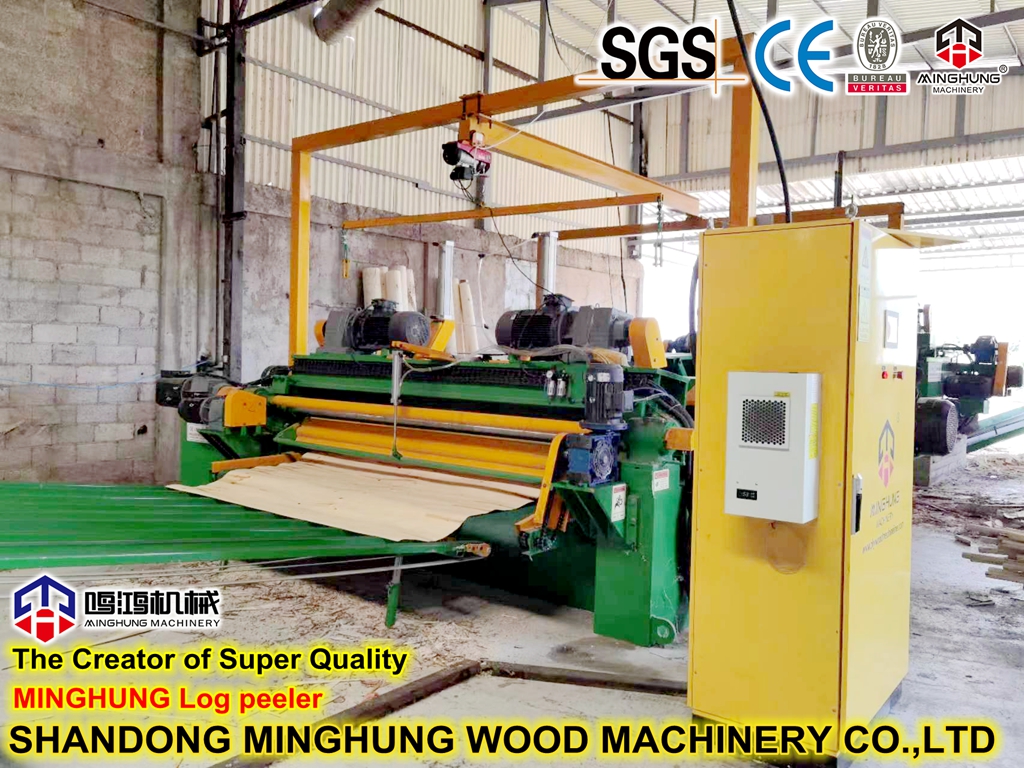

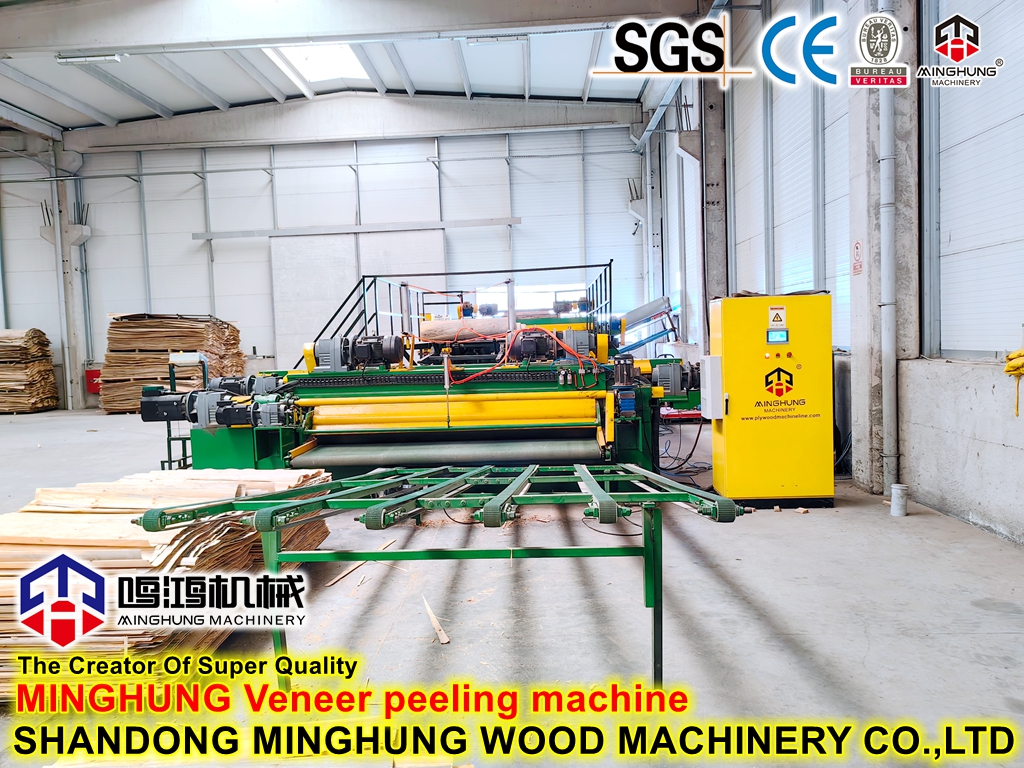

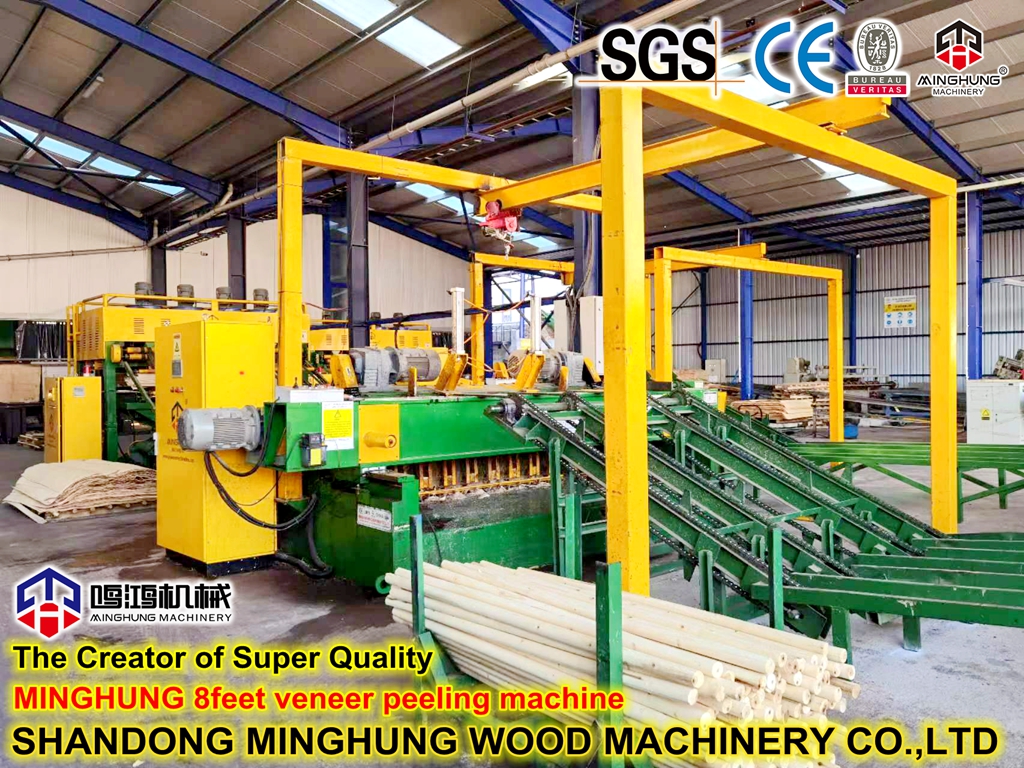

Peladora de chapas completamente automática
I. Descripción general del producto
La máquina peladora de chapas totalmente automática representa la cúspide de la tecnología de producción de chapas e integra sistemas de control mecánicos, eléctricos, hidráulicos e inteligentes. Este equipo de alta gama en la industria de procesamiento de madera logra un flujo de trabajo completamente automatizado desde la carga de troncos y el posicionamiento preciso hasta el pelado automático y el bobinado de chapa terminada. A través de detección avanzada de sensores, control de programas PLC y sistemas de servoaccionamiento, garantiza una producción continua y estable de chapa de alta calidad con espesor uniforme y superficies lisas sin intervención manual.
 | II. Características técnicas principales |
1. Sistema de control inteligente
Utiliza PLC de grado industrial y HMI con pantalla táctil
Incluye memoria de parámetros, diagnóstico de fallas y estadísticas de datos de producción.
Admite monitoreo y operación remotos
2. Sistema automatizado de manipulación de materiales
Equipado con dispositivo de carga automático mediante mecanismo de agarre hidráulico.
Sistema de reconocimiento de visión integrado para la detección automática de la forma y el tamaño del tronco.
Incluye dispositivos automáticos de descarga y bobinado de chapa.
3. Sistema de accionamiento de precisión
Emplea servomotores y husillos de bolas de precisión.
Logra una alimentación precisa a nivel de micras del carro de cuchillas.
Incorpora codificadores de alta precisión para monitoreo de procesos en tiempo real
| III. Flujo de trabajo |
1. Fase de carga automática
El mecanismo de agarre hidráulico transfiere los troncos a la posición de procesamiento
El sistema de visión identifica automáticamente la línea central del registro.
Los husillos se sujetan automáticamente y centran el tronco.
2. Fase de pelado inteligente
El sistema calcula automáticamente los parámetros de corte óptimos
Supervisa el espesor de la chapa en tiempo real con ajuste automático
Maneja automáticamente defectos de registro y situaciones especiales.
3. Fase de manipulación del producto terminado
Completa automáticamente el bobinado o apilado de chapa
Separación y recogida automática de núcleos.
Registro y almacenamiento automático de datos de producción.
| Ⅳ . Principio de pelado del núcleo |
El principio fundamental de la unidad de pelado en una máquina totalmente automática sigue siendo el 'corte rotativo de eje fijo', pero su precisión, estabilidad y métodos de control representan un salto cualitativo en comparación con las máquinas convencionales.
1. Pelado a velocidad lineal constante:
Principio: En las máquinas tradicionales, la velocidad del husillo puede ser constante, pero a medida que disminuye el diámetro del tronco, la velocidad lineal de corte disminuye, lo que afecta la calidad de la chapa. Los modelos completamente automáticos utilizan sistemas de servocontrol para garantizar que la velocidad lineal en el punto de contacto entre la punta de la cuchilla y el tronco permanezca constante durante todo el pelado.
Implementación: El sistema calcula el diámetro instantáneo del tronco en tiempo real y ajusta automáticamente la velocidad del husillo de manera inversa. La velocidad es más lenta en diámetros más grandes y más rápida en diámetros más pequeños. Esto garantiza condiciones de corte consistentes y calidad de la superficie de principio a fin.
2. Peeling de espesor constante:
Principio: En teoría, el espesor de la chapa es igual al recorrido de avance por revolución del carro de cuchillas. Para lograr un espesor constante, los movimientos de 'rotación' y 'avance' deben mantener una relación matemática precisa.
Implementación: El avance del carro de cuchillas está controlado por un servomotor y un husillo de bolas de precisión, sincronizados en tiempo real con el codificador rotatorio del husillo. Por cada revolución detectada por el codificador, el PLC ordena al carro de cuchillas que avance con precisión una distancia determinada (el espesor de la chapa). Esta relación se mantiene estrictamente independientemente de las variaciones de velocidad.
3. Alimentación radial:
Durante el pelado, el carro de cuchillas se mueve continua y suavemente hacia el centro del tronco. Este movimiento es el avance radial. La suavidad y precisión de este movimiento determinan directamente la uniformidad del espesor de la chapa.
| Ⅴ . Componentes del pelado del núcleo |
1. Sistema de husillo: sujeta e impulsa la rotación del tronco. Es el 'corazón de poder' de la peladora automática.
Composición:
Husillo de accionamiento: Accionado directamente o mediante un reductor de alta precisión mediante un servomotor de alta potencia. Su superficie está especialmente tratada térmicamente para lograr una alta dureza y resistencia al desgaste. El cabezal del husillo (puntas) está científicamente diseñado para garantizar un agarre potente sin dañar los extremos del tronco, incluso a altas velocidades.
Husillo de contrapunto: También impulsado por fuerza servo o hidráulica, se desliza sobre rieles guía de precisión para presionar contra el otro extremo del tronco. Está perfectamente alineado con el husillo impulsor para garantizar un centro de rotación estable.
2. Conjunto del carro de cuchillas: Transporta los componentes de corte y ejecuta el movimiento de alimentación radial preciso. Es el 'brazo ejecutor' el que determina la calidad del revestimiento.
Composición:
Cuerpo del carro: Fabricado en hierro fundido de alta rigidez o estructura soldada, lo que garantiza que no se deforme bajo fuerzas de corte significativas.
Cuchillo pelador: Hecho de acero para herramientas de aleación especial con una geometría de borde optimizada para mayor nitidez y durabilidad. A menudo están equipados con un afilador de cuchillos automático que afila la hoja durante las pausas de producción, manteniendo un filo constante.
Barra de presión y soporte: Este es uno de los componentes del 'alma' del pelador.
Barra de presión: un componente en forma de barra con una curva y un borde específicos, instalado justo delante del filo de la cuchilla con un espacio ajustable.
Funciones:
Precompresión: comprime las fibras de la madera antes de que el cuchillo corte, evitando grietas en la parte posterior de la chapa causadas por flexiones y estiramientos.
Control de espesor: trabaja con el espacio hasta el filo de la cuchilla para definir el espesor compactado real de la chapa.
Guía de doblado: Ayuda a que la chapa cortada se doble y deje el tronco suavemente.
En los modelos totalmente automáticos, la fuerza de la barra de presión suele estar servocontrolada y se ajusta automáticamente según el material y el diámetro del tronco.
3. Sistema de alimentación: impulsa el carro de cuchillas para un movimiento lineal preciso.
Composición: Servomotor + Conjunto de husillo de bolas de precisión. El servomotor proporciona un desplazamiento angular preciso y el husillo de bolas lo convierte en desplazamiento lineal con una precisión de nivel nanométrico. Ésta es la garantía técnica para conseguir un pelado de 'espesor constante'.
4. Rieles guía y de plataforma: la plataforma fundamental que soporta todos los componentes móviles.
Composición: Hecho de hierro fundido de alta calidad o estructura integral de acero soldado, sometido a múltiples tratamientos de alivio de tensiones para una rigidez y estabilidad extremas. Los husillos, el contrapunto y el carro de cuchillas están montados sobre rieles guía lineales de alta precisión y alta resistencia, lo que garantiza que todos los movimientos sean suaves, sin deriva y con baja fricción.
5. Sistema de control inteligente
Arquitectura de control de doble núcleo con PLC industrial y computadora industrial
HMI táctil en color de 10 pulgadas
Módulo de monitoreo remoto y análisis de datos.
Sistema de autodiagnóstico y alerta temprana
| Ⅵ. Principales ventajas |
1. Eficiencia de producción significativamente mejorada
Permite un funcionamiento continuo las 24 horas del día, los 7 días de la semana
Aumenta la velocidad de producción en más de un 40% en comparación con los equipos semiautomáticos.
Reduce la intervención manual, mejorando la utilización del equipo.
2. Estabilidad superior de la calidad del producto
Tolerancia del espesor de la chapa controlable dentro de ±0,02 mm
Elimina el error humano mediante la operación automatizada
Excelente consistencia con una tasa de rendimiento superior al 98%
3. Reducción sustancial de los costos operativos
Reduce el número de operadores necesarios
Reduce los requisitos de habilidades y los costos de capacitación.
Minimiza al máximo el desperdicio de materia prima
| Ⅶ. Parámetros técnicos |
Diámetro de tronco adecuado: 150-800 mm
Longitud de tronco adecuada: 1300-2700 mm
Rango de espesor de la chapa: 0,5-4,0 mm
Capacidad de producción: 20-60 troncos/hora
Precisión de control: ±0,02 mm
Potencia total: 45-75kw
¿Por qué elegirnos?
No solo somos proveedores de equipos, sino también sus socios comerciales confiables. Ofrecemos una solución llave en mano que cubre la planificación de fábrica, la instalación de equipos, la puesta en marcha, la capacitación de personal y el apoyo postventa. Elegirnos significa elegir calidad, innovación y apoyo continuo.

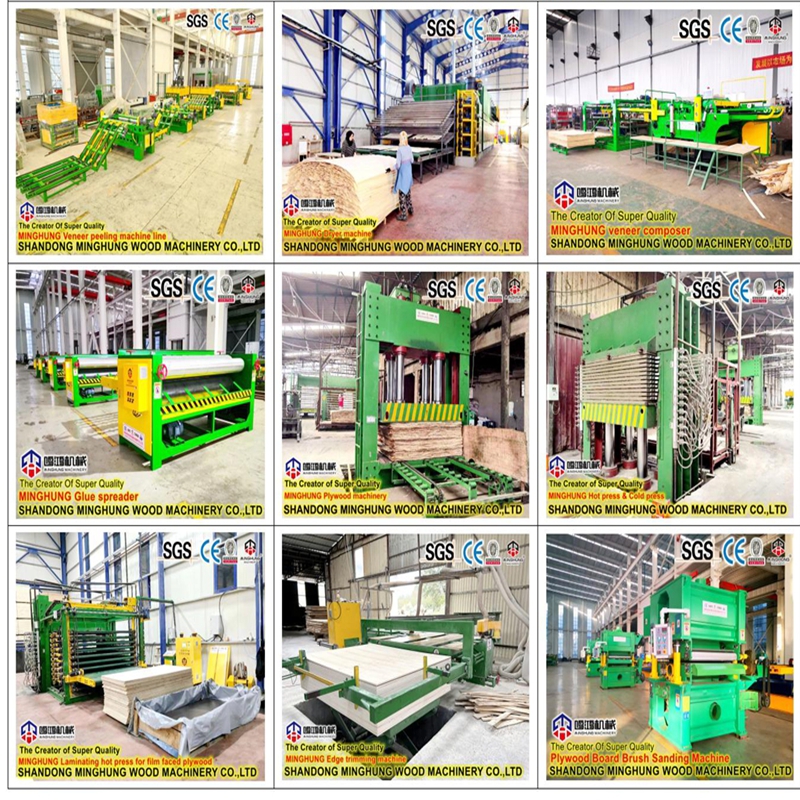

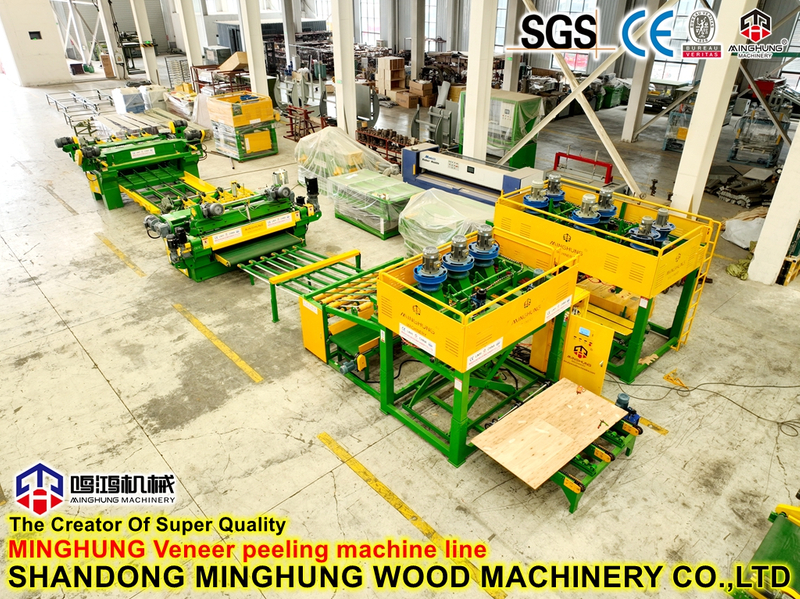

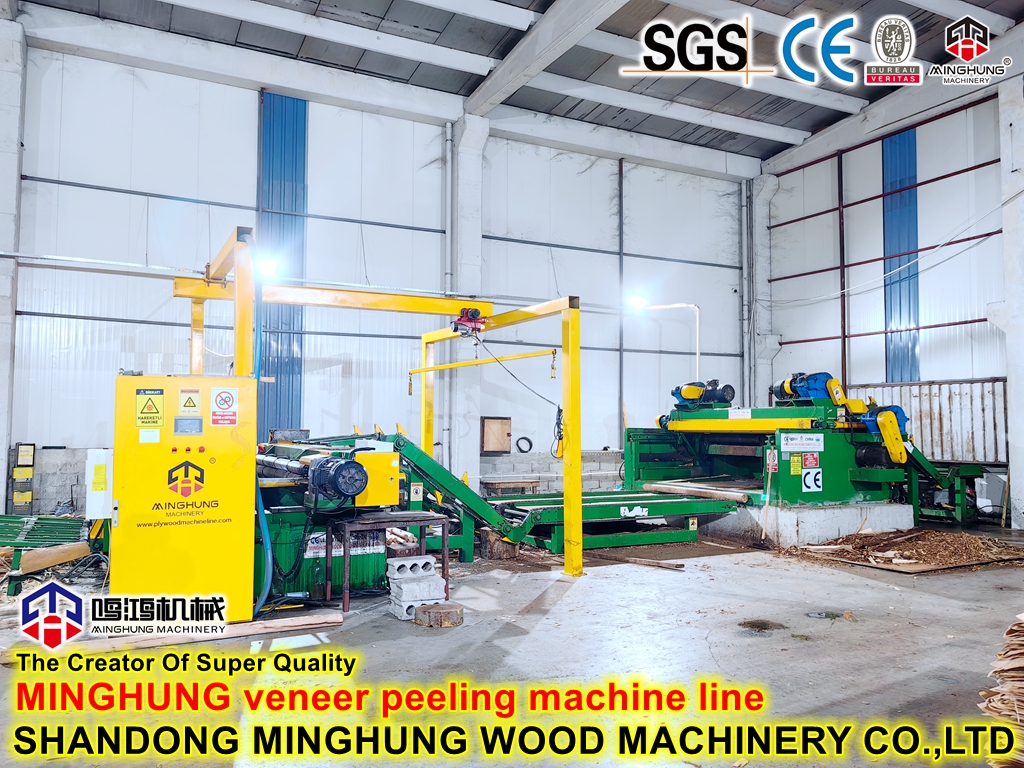

Las máquinas incluyen: línea de producción de chapa (desbavero, máquina de pelado de chapa, cargador de registro, apilador automático), afilador de cuchillas, máquina de parcheo de chapa, máquina de secador de chapa (secador de rolleros de chapa, secador de malla de chapa, carcasa de poses de chapa), máquina de pegamento de chapa, máquina de colocación de madera portátil, máquina de conjuntos de coqueteo, prensa de fría, prensa caliente, prensa de hot, buharding, bordes de chapa, máquina de recortes de carcasa, máquina de monta de agua, máquina de puesta en masa de madera de agua, máquina de monta de madera hot, Machina de lijado y calibración, máquina de volcado de madera contrachapada, mesa de elevación, etc.
