1. Características y ventajas principales del diseño
Diseño adaptativo especialmente diseñado: Estructura mecánica optimizada y ángulos de corte para las características de la madera de plantación (diámetro pequeño, crecimiento rápido, textura relativamente suave) para reducir el agrietamiento y mejorar la suavidad e integridad de la superficie del enchapado.
Sistema de compensación dinámica de presión: utiliza sensores inteligentes para monitorear la resistencia de la madera en tiempo real, ajustando automáticamente la presión de la cuchilla y la velocidad de avance. Esto hace frente eficazmente a las variaciones de densidad de la madera y a los nudos, asegurando un proceso de pelado continuo y estable con una tolerancia de espesor de chapa de ±0,02 mm.
Alta eficiencia y cambio rápido: Equipado con un cambio rápido de cuchilla y un sistema de ajuste del husillo, lo que reduce significativamente el tiempo de preparación entre el procesamiento de troncos de diferentes especificaciones. Esto mejora la eficacia general del equipo (OEE) y satisface las demandas de producción continua de gran volumen.
Gestión inteligente de datos: el sistema de registro de datos de producción incorporado rastrea los parámetros de procesamiento, la tasa de rendimiento y la consistencia del espesor para cada lote, brindando soporte de datos para la optimización del proceso y la contabilidad de costos.
Especificaciones técnicas
Artículo | Parámetro / descripción |
Diámetro de tronco adecuado | Rango de diámetro pequeño: 80 mm - 350 mm (rango Core Advantage) |
Máx. Longitud de pelado | 1300 mm, 1650 mm, 2600 mm (opcional) |
Rango de espesor de pelado | Rango ultrafino: 0,1 mm - 3,0 mm (ajustable) |
Precisión del espesor | ≤ ±0,02 mm |
Velocidad del husillo | Velocidad variable, hasta 300 rpm. |
Sistema de control | PLC industrial + HMI con pantalla táctil a color |
Unidad central | Servomotor de CA para alimentación del carro |
Funciones clave | Centrado automático, pelado de espesor fijo, ajuste de longitud, diagnóstico de fallas |
Flujo de trabajo detallado

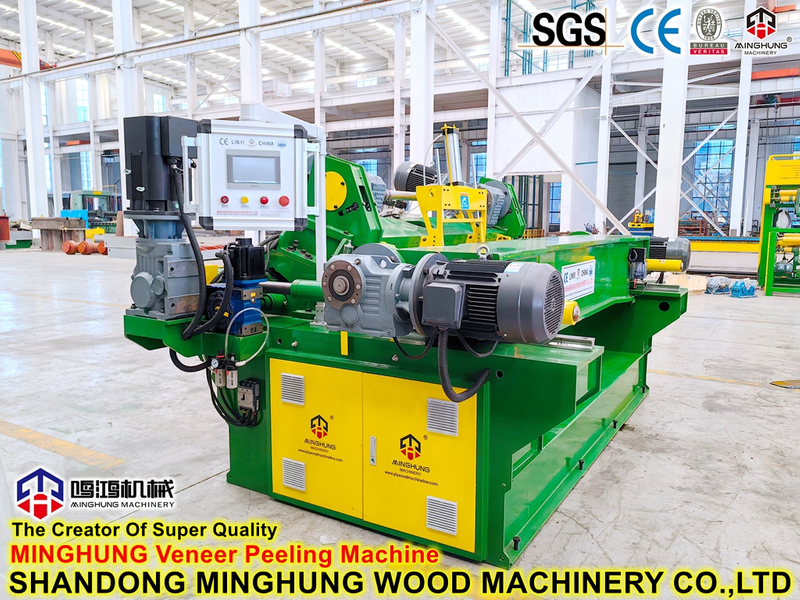

Esta máquina está optimizada para plantaciones de madera de rápido crecimiento y diámetro pequeño, y presenta un ciclo de trabajo automatizado que equilibra la eficiencia y la adaptabilidad del material.
Proceso central:
1. Carga y centrado del tronco: El tronco cortado (por ejemplo, eucalipto, álamo) se carga en el centro de la máquina. La función de centrado automático se activa para alinear el eje de rotación del tronco con el centro del husillo, lo cual es fundamental para obtener un alto rendimiento de troncos de pequeño diámetro.
2. Sujeción y conducción: El contrapunto avanza para sujetar el tronco junto con el cabezal. El accionamiento del rodillo de fricción sin husillo hace girar el tronco, eliminando el daño en los extremos causado por los husillos tradicionales y haciéndolo ideal para troncos y núcleos de diámetro pequeño.
3. Peeling inteligente y compensación dinámica:
El carro que lleva la cuchilla peladora avanza de manera precisa y constante hacia el tronco giratorio según el espesor establecido.
Fase clave: Se activa el sistema de compensación dinámica de presión. Los sensores monitorean la resistencia al pelado y las condiciones del registro (por ejemplo, encontrar nudos) en tiempo real. El sistema ajusta instantáneamente la presión de la cuchilla y la velocidad de avance para evitar la rotura de la chapa o la variación del espesor, asegurando un pelado continuo y estable.
4. Transporte de chapa y monitoreo de espesor: La cinta de chapa continua se descarga suavemente y pasa a través de un sensor de espesor. Los datos se devuelven al sistema de control en tiempo real para un control de calidad de circuito cerrado.
5. Corte y bobinado/apilado de longitud fija: cuando la chapa alcanza la longitud preestablecida, el dispositivo de corte se activa automáticamente para cortarla. La chapa terminada se puede dirigir a una bobinadora automática o a una plataforma de apilamiento según los requisitos del proceso posterior.
6. Procesamiento del núcleo y finalización del ciclo: cuando el tronco se pela hasta un diámetro mínimo preestablecido (por ejemplo, 45 mm), el carro se retrae rápidamente, el contrapunto se libera y el núcleo restante se expulsa automáticamente. La máquina se reinicia, lista para el siguiente ciclo.
Estructura del componente principal
(1) Sistema de estructura mecánica dedicado
Cama de alta resistencia: Diseño reforzado para resistir vibraciones de mayor frecuencia que pueden ocurrir durante el pelado a alta velocidad de troncos de pequeño diámetro, lo que garantiza una precisión a largo plazo.
Sistema de accionamiento principal sin husillo: una característica principal. Consta de múltiples juegos de rodillos de fricción de precisión que impulsan la rotación del tronco mediante una fuerte fricción, eliminando la necesidad de perforar los extremos del tronco. Esto permite un pelado completo desde el tronco completo hasta un núcleo muy pequeño, maximizando la utilización.
Conjunto de carro de alta respuesta: Incluye una cuchilla peladora de alta resistencia, una barra de presión ajustable y una unidad de alimentación hidráulica o servoaccionada. Ángulos de cuchilla optimizados para maderas blandas y capaz de realizar ajustes rápidos para ejecutar comandos de compensación dinámica.
Mecanismo de centrado y cambio rápido de cuchillas: facilita el reemplazo o afilado de las cuchillas, lo que reduce el tiempo de inactividad. El dispositivo de centrado automático integrado garantiza la posición inicial óptima para cada tronco irregular.
(2) Sistema inteligente de control y detección
PLC y Centro de Control Inteligente HMI: El cerebro de la máquina. Precargado con modelos de parámetros de procesamiento para diversas especies de madera de plantaciones. Los operadores pueden seleccionar fácilmente los modos a través de la pantalla táctil (por ejemplo, 'Eucalyptus - Thin Veneer Mode').
Módulo de compensación de presión dinámica: la unidad inteligente central. Recopila señales a través de sensores de resistencia del carro y monitores de carga del husillo, procesadas en tiempo real por el PLC para ajustar la velocidad de alimentación, manteniendo un espesor constante a través de los nudos.
Unidades de detección de alta precisión: incluyen un codificador de alimentación (controla el espesor), un medidor de longitud láser (controla la longitud del corte) y un medidor de espesor en línea (monitoreo de calidad).
Sistema de servoaccionamiento: Proporciona energía para la alimentación del carro y el accionamiento del rodillo de fricción, ofreciendo una respuesta rápida y un control preciso, lo cual es fundamental para una compensación inteligente y un pelado estable.
(3) Sistema auxiliar y de salida
Sistema automático de corte y salida: Incluye una guillotina neumática o hidráulica y una cinta transportadora o mesa de rodillos para corte de longitud fija y descarga suave de chapa.
Dispositivo de Bobinado o Apilamiento (Opcional): Configurable con un bobinador automático o apilador CNC según el espesor de la chapa y las necesidades del cliente.
Interfaz centralizada de lubricación y eliminación de polvo: lubrica automáticamente piezas móviles clave e incluye puertos para tuberías de extracción de polvo, lo que mantiene un entorno de trabajo limpio adecuado para talleres modernos.
