Principio de corte rotativo de chapa ？ Pelado de chapa
El descortezado de chapas se utiliza principalmente para producir chapas, que es una lámina fina de madera con un grosor uniforme y es la principal materia prima para la madera contrachapada.El corte rotativo se utiliza principalmente para producir chapas de espesor fino o medio.alta productividad
Curva giratoria de chapa (Cinemática giratoria)
Durante el pelado de la madera, el movimiento principal es el movimiento giratorio del segmento de madera y el movimiento de alimentación es el movimiento lineal de velocidad constante de la cuchilla giratoria.
Para obtener una tira continua de chapa de madera del mismo espesor, se requiere que el movimiento rotatorio del segmento de madera y el movimiento lineal de la cuchilla rotatoria mantengan una relación cinemática estricta durante el corte rotatorio para asegurar que el espesor de la chapa sea el mismo. igual al avance por revolución.

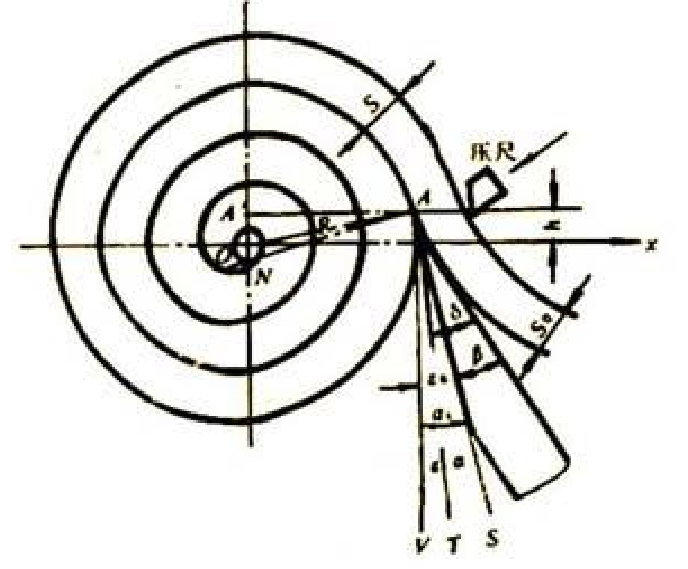

curva de pelado de chapa
Ecuación de coordenadas polares: (la herramienta se mueve del punto A al punto A')
Ф=ωt
(ω- velocidad angular de rotación del segmento de madera ω = 2πn/60 ; n- velocidad angular de retorno del segmento de madera r/min; t- tiempo)
Dirección horizontal: x=Vf*t (Vf——velocidad de avance de la cuchilla giratoria mm/s
Vf=S×n/60 S——el espesor de la chapa mm)
X=Vf*t=S*n/60*F/ω=S*n/60*F/2πn/60
=S/2π*Ф
=a*
Del triángulo obtenemos:
R2=a2Ф2+h2
donde:
R——Radio instantáneo del segmento de madera (mm)
a——Distancia normal polar o radio del círculo base de la involuta (mm) a=S/2π
Ф——ángulo polar, que es el ángulo en sentido antihorario desde la dirección del buey.
h——La altura del cuchillo (mm)
R2=a2Ф2+h2
Cuando la altura de instalación h=0:
R2＝a2Ф2 Es decir: R＝aФ
La curva tangente es una espiral de Arquímedes.
Cuando la altura de la herramienta es h<0 o h>0: la curva de corte rotatorio es la involuta generalizada del círculo.
Cuando la altura de la cuchilla es h=∓a: la curva de corte rotatorio es la involuta del círculo.
Explicación: cuando h=0, R=aФ,
∆R=S=a(Ф2-Ф1)
=a 2π (constante)
Los principales parámetros de ángulo y sus cambios en el proceso de pelado de chapa:
Los principales parámetros de ángulo en el proceso de pelado:
(1) Ángulo de cuña β
El ángulo de cuña se conoce comúnmente como ángulo de rectificado, que es el ángulo entre la parte delantera y trasera de la cuchilla giratoria, representado por β.
El tamaño del ángulo de la cuña se determina principalmente según parámetros como el material de la cuchilla giratoria, el grosor de la chapa, la especie de árbol, el contenido de humedad y su temperatura.
En la producción de madera contrachapada, con el fin de cortar chapas de alta calidad con la premisa de garantizar la fuerza suficiente de la cuchilla rotatoria, el valor del ángulo β debe reducirse tanto como sea posible, generalmente β=18°～23 °.Cuando otras condiciones son las mismas, al pelar madera dura y chapas gruesas, el valor β debe tomar el valor mayor.
Valor beta del cuchillo rotatorio de las especies de árboles comúnmente utilizadas en el corte rotativo doméstico:
Especie Pino Tilo Fresno Álamo Abedul
valor β (°) 18~21 18~19 20~22 17~18 19~20
(2) Ángulo de corte δ
El ángulo de corte es el ángulo entre la línea tangente AT de la superficie del segmento de madera que está en contacto con el filo de la cuchilla giratoria y la cara frontal de la cuchilla giratoria, expresado como δ.
El ángulo de corte tiene una gran influencia en la calidad del procesamiento.Después de pelar la chapa, cambia de una forma curva a una forma de placa recta, y se dobla en dirección inversa.Cuanto mayor sea el ángulo de corte, mayor será el grado de flexión y aparecerán grietas en la parte posterior de la chapa.Cuanto más probable sea, por lo tanto, reducir el ángulo de corte puede reducir la aparición de grietas en la parte trasera.
En el proceso de corte rotatorio, el diámetro de la sección de madera disminuye gradualmente y la curvatura de la chapa en el momento del corte se vuelve cada vez más grande, es decir, la posibilidad de grietas en la chapa aumenta correspondientemente.Por lo tanto, el ángulo de corte debe variar con el diámetro de la sección de madera.disminuir y disminuir.
∠δ=∠β+∠а, dado que el ángulo de cuña β de la cuchilla rotatoria tiene un cierto valor después del rectificado y es pequeño, si se vuelve a reducir, la fuerza del filo se reducirá significativamente.La reducción del ángulo de corte solo puede lograrse reduciendo el ángulo de incidencia.

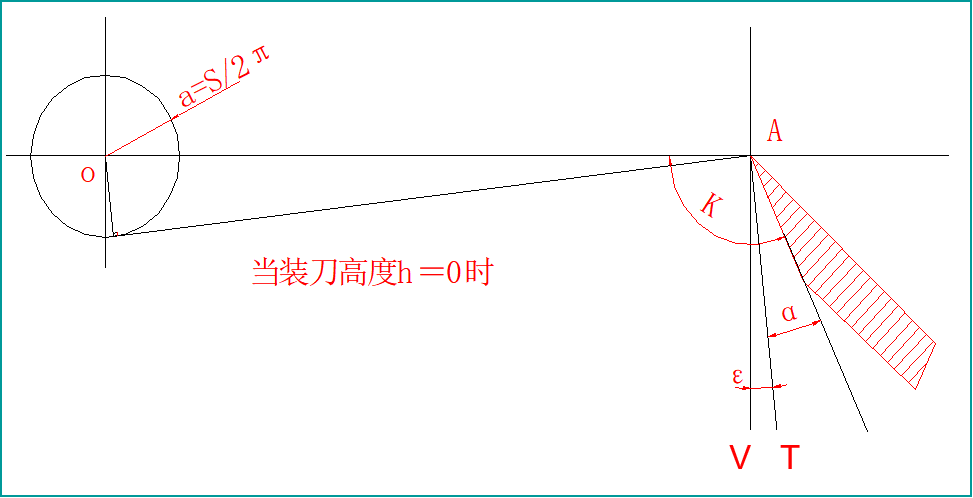

(3) Cuchilla de máquina cortadora rotativa con ángulo de cuchilla alto
Para garantizar la calidad del pelado, el tamaño del ángulo posterior debe ser adecuado.Cuando el ángulo de alivio es demasiado grande, si el ángulo de cuña permanece sin cambios, el ángulo de corte también es grande y la posibilidad de agrietamiento y agrietamiento de la chapa es alta;al mismo tiempo, la vibración del portaherramientas se produce debido a la reducción del área de contacto entre la superficie del flanco y la sección de madera., la hoja es fácil de cortar en la madera por debajo de la línea de separación, lo que da como resultado un grosor desigual de la chapa (como cambios ondulados), por lo que es mejor tener un ángulo posterior más pequeño.Dado que el área de contacto está relacionada con el diámetro del segmento de madera, cuanto menor sea el diámetro del segmento de madera, menor será el área de contacto.Por lo tanto, para asegurar el área de contacto necesaria, el ángulo trasero debe reducirse con la reducción del diámetro del segmento de madera.
El ángulo trasero pequeño puede reducir la posibilidad de grietas en la chapa, pero si es demasiado pequeño, el área de contacto entre el cortador giratorio y la sección de madera será demasiado grande y aumentará la presión sobre la sección de madera, lo que no Solo causa una gran pérdida por fricción excesiva, y la sección de madera está doblada, cuanto menor sea el diámetro de la sección de madera, más grave será la flexión, lo que también causará un grosor desigual de la chapa e incluso provocará la división local de la sección de madera (el la chapa puede convertirse en un cartón corrugado)
(3)La relación entre el diámetro del segmento de madera y el ángulo trasero:
En el proceso de pelado de chapas, para garantizar la calidad del pelado, el tamaño del ángulo de relieve debe ser apropiado;para asegurar condiciones normales de pelado, también se requiere que el ángulo de relieve se reduzca con la reducción del diámetro del segmento de madera.
Diámetro del segmento de madera (mm) 260-300 320-420 400-600 620-800
Ángulo de alivio (°) 0,5-1 1-2 2-3 3-4
(4) Ángulo suplementario ε y ángulo de corte giratorio K
El ángulo suplementario ε es el ángulo entre la línea tangente AT y la línea vertical AV, denotada por ε.
El ángulo de corte giratorio es el ángulo entre el plano horizontal que pasa por el centro del eje de la tarjeta y la parte posterior de la cuchilla giratoria, expresado por K
El cambio natural del ángulo de la cuchilla giratoria en el proceso de corte giratorio de chapa
Dado que la curva de corte rotatorio no es una curva de arco, el ángulo libre de trabajo de la cuchilla rotatoria (es decir, el ángulo libre móvil) no es igual al ángulo de reposo de la cuchilla rotatoria, es decir, el ángulo libre de la herramienta de instalación.En el proceso de corte rotatorio, con la reducción del diámetro del segmento de madera, el cambio del ángulo de trabajo de la cuchilla rotatoria y cómo cambia depende principalmente de la altura de la cuchilla y del tipo de portacuchillas.
1. Cuando la altura del cuchillo es h=0:
En la fórmula: αG—ángulo de incidencia de trabajo;αz—ángulo de incidencia de la herramienta: αB—ángulo suplementario.
Variación natural del ángulo de la hoja durante el pelado de la chapa

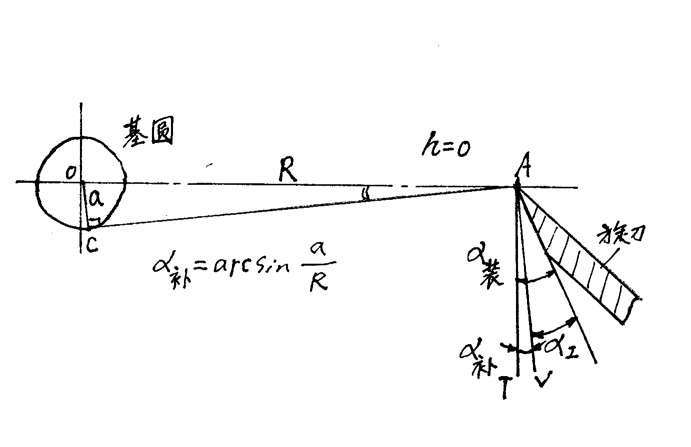

La relación entre el ángulo libre de trabajo y el ángulo suplementario de la cuchilla rotatoria cuando la altura de instalación de la cuchilla h=0
torno de pelado de chapa, la relación del cortador giratorio para complementar el ángulo
A partir de esta fórmula se puede ver que a medida que disminuye el diámetro R del segmento de madera, aumenta el ángulo suplementario αB y disminuye el ángulo trasero de trabajo αG.Esto también es necesario en términos de tecnología.Aun así, en este caso, hay cambios limitados en el ángulo trasero de trabajo, como:
Cuando R=300 mm, s=1,5 mm, αZ=5°,
a=s/2π=1.5/2π=0.2387,
αG=5°-arcosen(0.2387/300)=4.955°
Y cuando R=60mm,
αG=5°-arcosen(0.2387/60)=4.487°
La reducción en el ángulo de alivio de trabajo es solo del 10%.

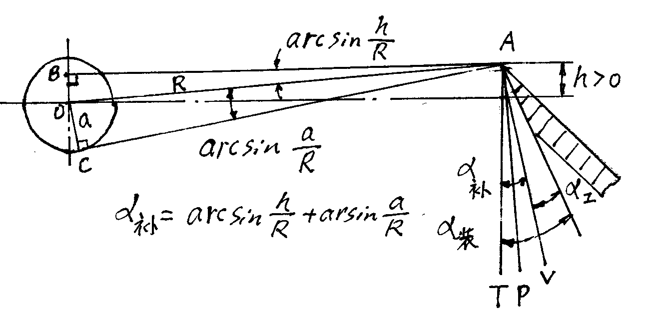

La relación entre el ángulo libre de trabajo de la cuchilla rotatoria y el ángulo suplementario cuando la altura de la cuchilla rotatoria es 〉0
Cuando las demás condiciones son iguales, la altura de instalación h0, el ángulo suplementario consta de dos partes.El ángulo libre de trabajo de la cuchilla giratoria se puede expresar con la siguiente fórmula:
αG=αz-αB=αZ-(arcosen a/R+arcosen h/R)
Establecer h = 1,5 mm,
Entonces αG es de 4,669° cuando R=300mm a αG=1,679° cuando R=60mm, una disminución del 64%.

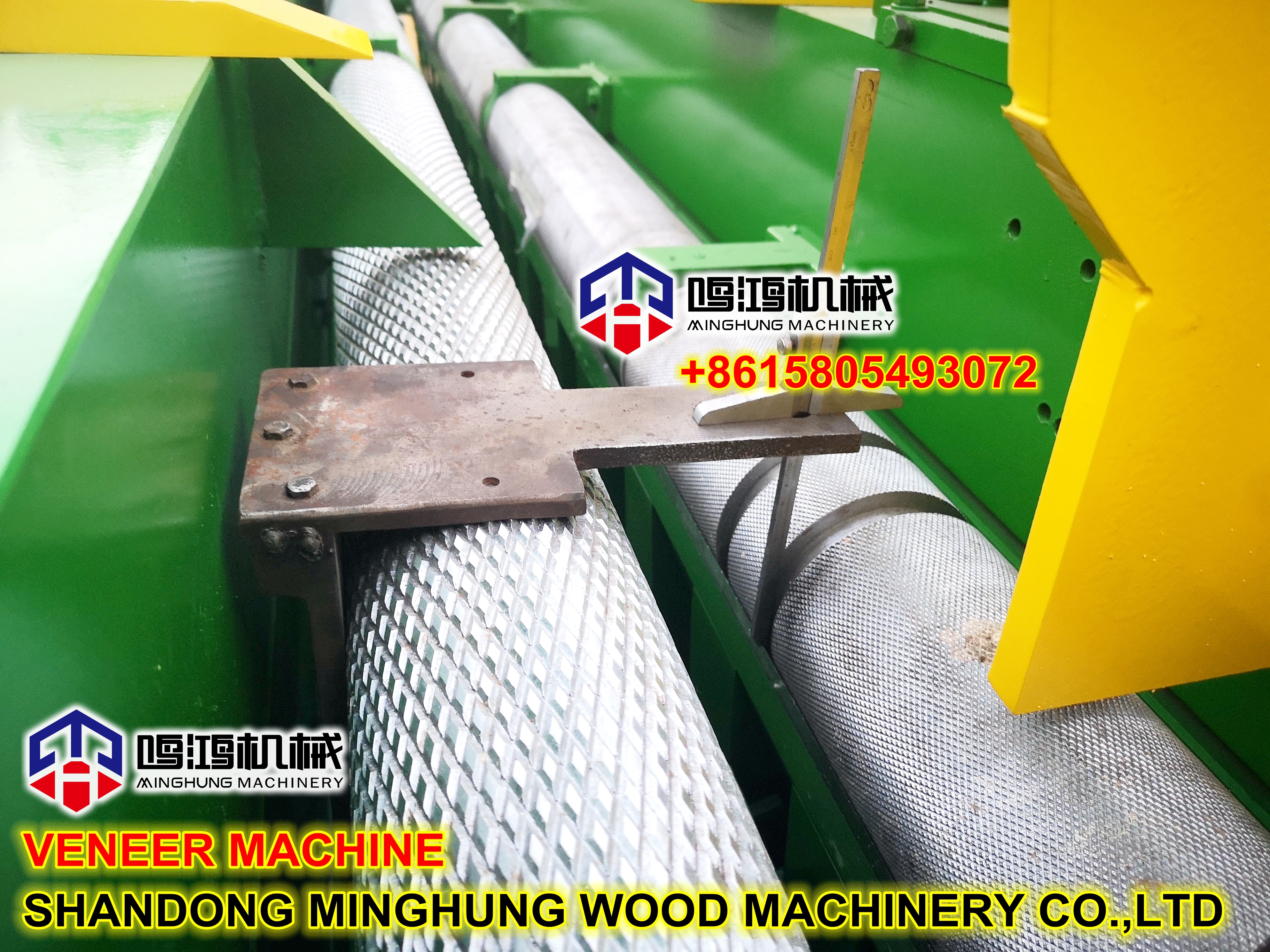

Medición de la altura del cuchillo del torno de chapa:
