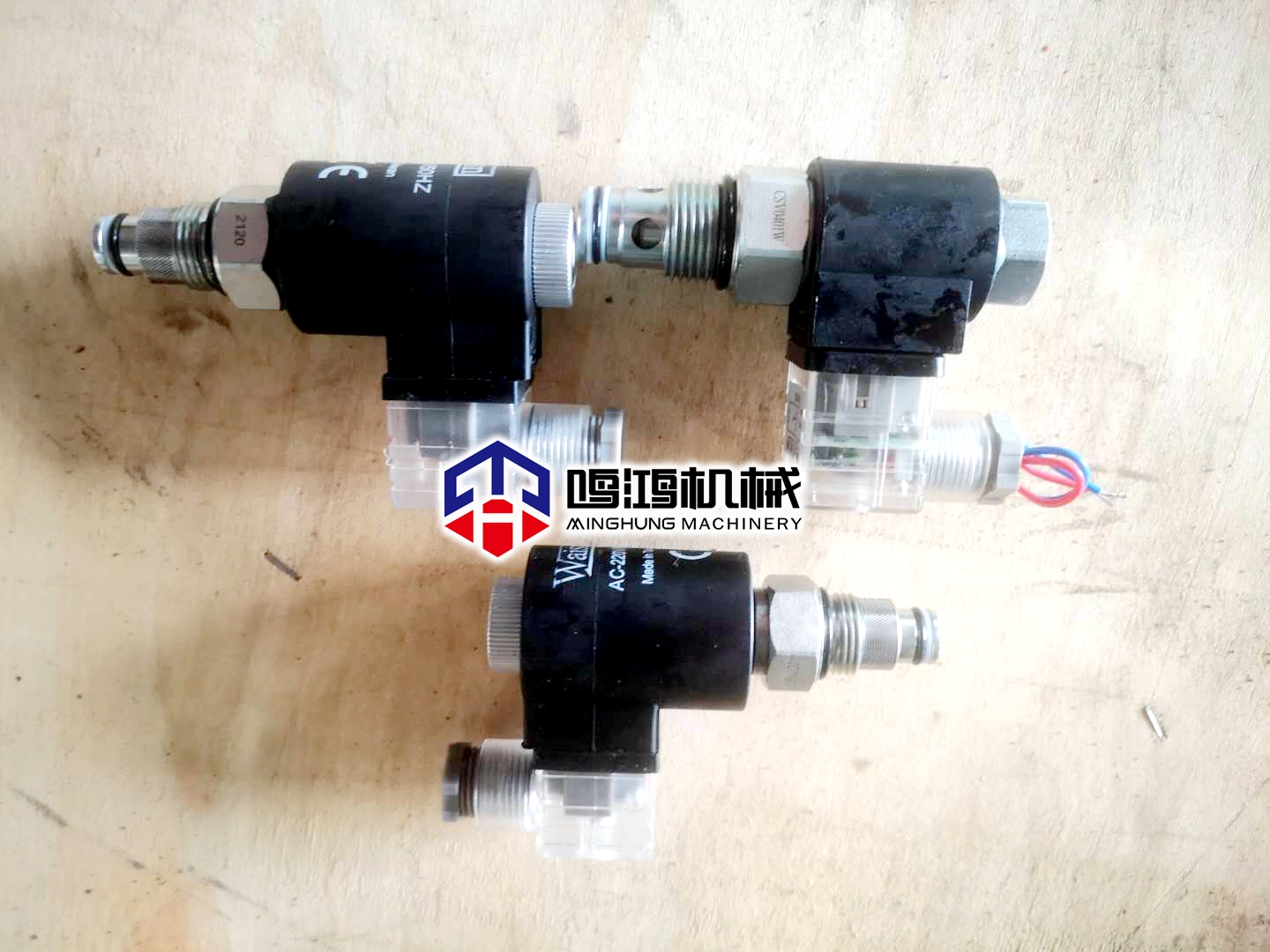

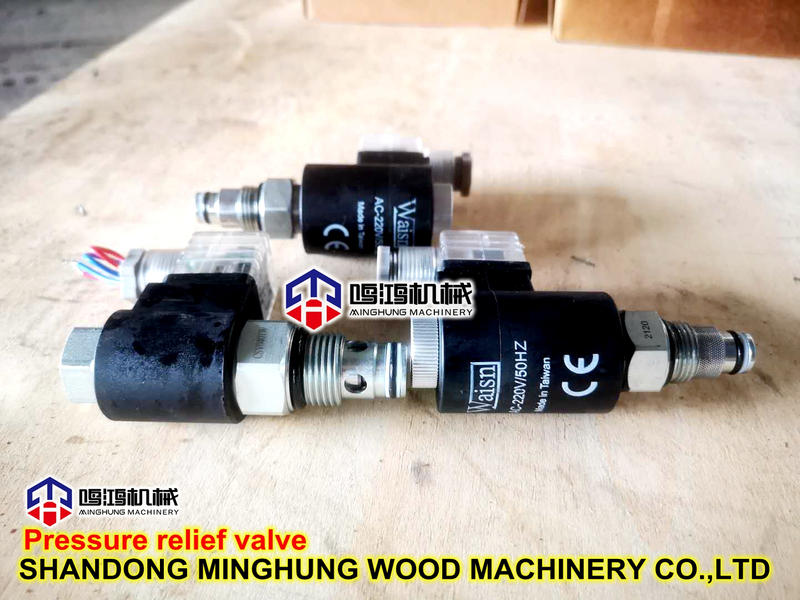

MINGHUNG diseño de la estructura de la válvula de alivio de presión de control hidráulico y principio de funcionamiento
En el sistema de tubería de agua de la bomba de agua, cuando la bomba se detiene repentinamente, la válvula de retención de salida de la bomba se cierra rápidamente, lo que hace que el caudal de circulación en la tubería de salida de la válvula caiga repentinamente y se genera la presión de choque de retorno.El cambio repentino en la velocidad provocará la transmisión de ondas de presión de choque y la velocidad de transmisión.Muy alta, la presión en la sección de salida de la válvula puede aumentar varias veces la presión nominal.Este es el fenómeno del golpe de ariete en la tubería, que puede provocar la ruptura de la válvula o la tubería y provocar un accidente.Para evitar tales accidentes, la gente actualmente utiliza válvulas con características de cierre retardado, como válvulas de mariposa de cierre de control de dos etapas, válvulas de control hidráulico con placas de válvula hija y madre, válvulas de retención de cierre lento, etc., para que la válvula se retrase. para cerrar, y pasa un poco de agua.Los componentes de la bomba y el rotor regresan para lograr el propósito de aliviar la presión para eliminar la presión del golpe de ariete.Sin embargo, debido al largo tiempo de alivio de presión, el agua de reflujo impacta el impulsor de la bomba durante mucho tiempo, lo que acelera la velocidad de inversión de los componentes del rotor de la bomba, y el tiempo prolongado dañará el rotor de la bomba.
Partes y partes del rotor del motor asociadas a él.
Para resolver los problemas anteriores, es necesario diseñar una válvula de alivio de presión automática instalada en la tubería de la MÁQUINA DIDRAULICA MINGHUNG, que pueda conducir el flujo de retorno a la entrada de la bomba dentro del tiempo de alivio de presión, es decir, el el flujo de retorno del alivio de presión ya no pasará a través de los componentes del rotor de la bomba para completar el alivio.La energía de presión se cierra automáticamente, lo que resuelve completamente el problema de la presión inversa de la bomba de impacto de retorno de alivio de presión y logra el propósito de eliminar efectivamente el golpe de ariete.

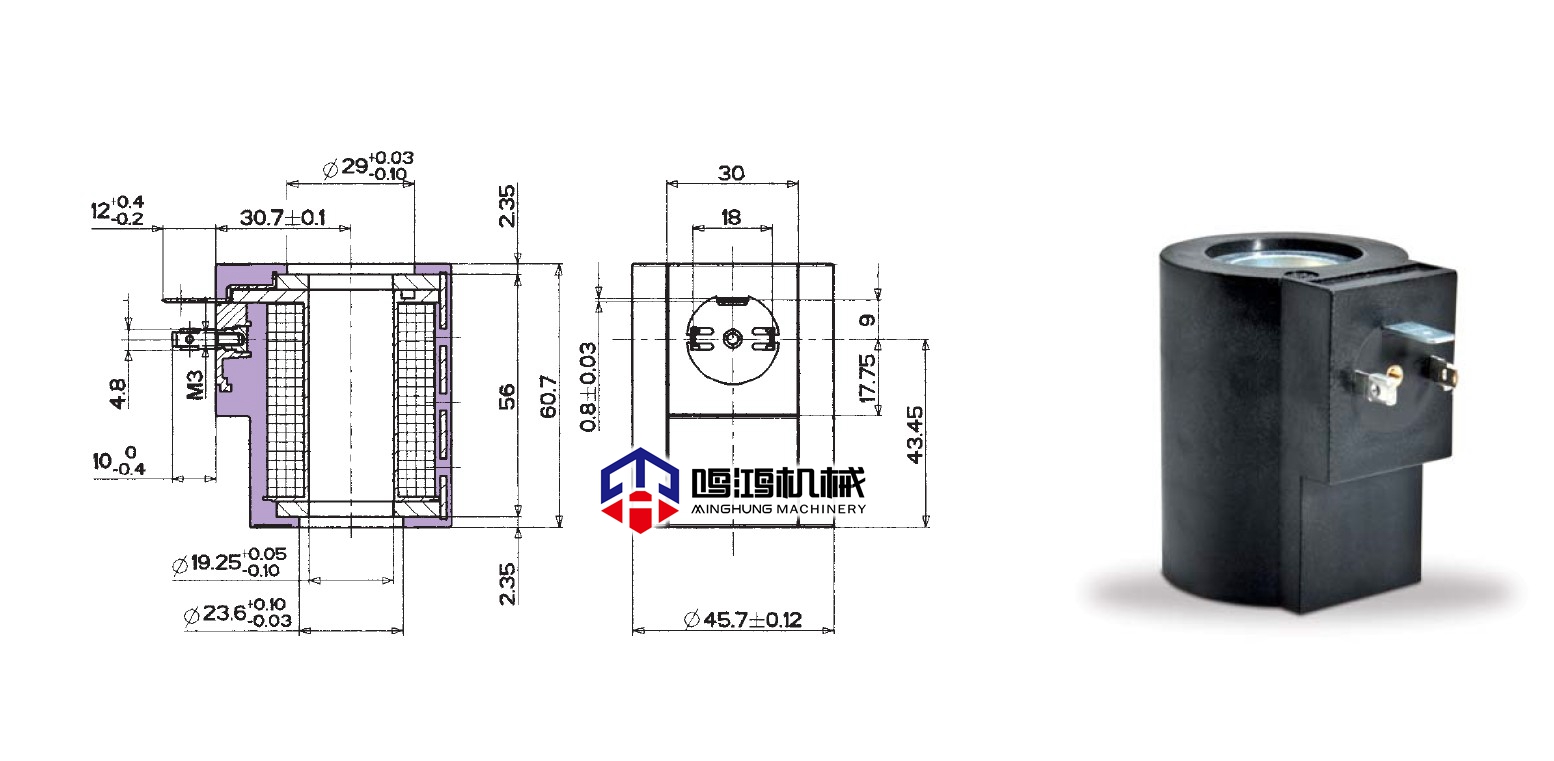

1 Diseño estructural
La válvula consta de un cuerpo de válvula, una cámara hidráulica, un tubo hidráulico a y un tubo hidráulico b.El cuerpo de la válvula es un tubo de cuatro vías con una varilla de accionamiento hidráulico, una placa de válvula inferior y una placa de válvula superior en el interior.Los dos extremos de la varilla de accionamiento hidráulico están provistos de roscas.La parte inferior del cuerpo de la válvula está conectada con la cubierta inferior mediante tornillos de conexión.Hay una entrada y salida de agua en los lados superior e inferior del cuerpo de la válvula para conectar con la tubería.El centro del cuerpo de la válvula está cerca de la entrada y salida de agua superior, y la placa de la válvula superior está conectada con la varilla de transmisión hidráulica mediante soldadura.La placa está conectada con la varilla de transmisión hidráulica a través de una tuerca y una rosca en un extremo de la varilla de transmisión hidráulica, y la parte superior del cuerpo de la válvula está conectada con la cavidad hidráulica a través de una brida.La cámara hidráulica está compuesta por un asiento de cámara hidráulica, una tapa de cámara hidráulica, una cámara hidráulica y un pistón.Se integra con el cuerpo de la válvula a través de un tornillo y una tuerca.El asiento de la cámara hidráulica está equipado con una cubierta de asiento de la cámara hidráulica, el pistón está en la cámara hidráulica y la varilla de transmisión hidráulica pasa la presión hidráulica.La tapa del asiento de la cavidad está conectada con el pistón por una tuerca y una rosca en un extremo de la varilla de transmisión hidráulica.El pistón divide la cámara hidráulica en una cámara superior y una cámara inferior.Hay un anillo de sellado en forma de 'O' en el pistón.El anillo de sellado en forma de 'O' en el pistón está herméticamente sellado con la pared interna de la cámara hidráulica para aislar completamente las cámaras superior e inferior de la cámara hidráulica.La cubierta de la cámara hidráulica está provista de un orificio de flujo, y el tubo hidráulico a está conectado con la cavidad superior de la cámara hidráulica a través del orificio de flujo.El asiento de la cámara hidráulica está provisto de un orificio pasante, y el tubo hidráulico b está conectado con la cavidad inferior de la cavidad hidráulica a través del orificio pasante y conectado con la cavidad inferior de la cavidad hidráulica.
Instale anillos de sellado en forma de 'O' en la placa de la válvula superior, la placa de la válvula inferior y la cubierta del asiento de la cámara hidráulica, instale la junta de sellado en la superficie de coincidencia de tope entre la cubierta de la cámara hidráulica y la cámara hidráulica, e instale la junta de sellado en la cámara hidráulica y el asiento de la cámara hidráulica Se instala una junta de sellado en la superficie de coincidencia del tope entre el asiento de la cámara hidráulica y el cuerpo de la válvula, y la junta de sellado se instala entre el cuerpo de la válvula y la cubierta inferior y la superficie de coincidencia del tope.Instale el filtro y la microválvula de retención de la válvula reguladora en el tubo hidráulico a, e instale el filtro y la válvula reguladora en el tubo hidráulico b.Se abre un orificio pasante en la cubierta de la cámara hidráulica y la presión hidráulica se conecta a través del orificio pasante.
El tubo c está equipado con una microválvula de retención y un tornillo de purga está instalado encima de la tapa de la cámara hidráulica.Se instala un tornillo de purga en la tapa de la cámara hidráulica, que se puede usar para liberar el gas en la cámara superior de la cámara hidráulica.
La cámara hidráulica está compuesta por un asiento de cámara hidráulica, una tapa de cámara hidráulica, una cámara hidráulica y una placa superior de diafragma, un diafragma y un prensaestopas de diafragma.La placa superior del diafragma, el diafragma y el prensaestopas del diafragma están en la cavidad hidráulica, y la placa superior del diafragma en el diafragma, el diafragma está cubierto debajo del diafragma, la varilla de transmisión hidráulica pasa a través de la cubierta del asiento de la cavidad hidráulica y el tornillo en uno El extremo de la varilla de transmisión hidráulica está integrado con la cubierta del diafragma, el diafragma y la placa superior del diafragma.La tapa de la cavidad, el diafragma y la cavidad hidráulica están conectados por tornillos y tuercas.El diafragma divide la cavidad hidráulica en cavidades superior e inferior y aísla completamente las cavidades superior e inferior.
2 Principio de funcionamiento y función
La válvula de alivio de presión de control hidráulico MINGHUNG con la estructura anterior se usa en el sistema de tubería de fluido de entrega.Se instala en la tubería de alivio de presión de derivación en el lado de salida de la válvula de retención de salida de la bomba para lograr las siguientes funciones y efectos de uso.Cuando la bomba está en estado de arranque, la presión en la cámara inferior de la cámara hidráulica conectada con la tubería hidráulica es mayor que la presión en la cámara superior de la cámara hidráulica conectada con la tubería hidráulica.Bajo la acción de la diferencia de presión, el pistón se mueve hacia arriba e impulsa la placa de válvula inferior a través de la varilla de transmisión hidráulica.Muévase hacia arriba, en este momento, el líquido ingresa a la entrada y salida de agua inferior y sale de la entrada y salida de agua superior a través del cuerpo de la válvula.Cuando el pistón se mueve hacia arriba y empuja la placa inferior de la válvula hacia arriba a través de la varilla de transmisión hidráulica hasta que la placa inferior de la válvula entra en contacto con el asiento de sellado en el cuerpo de la válvula, el anillo de sellado en forma de 'O' 5 en la placa inferior de la válvula se comprime y juega un papel de sellado.No hay flujo de líquido en la entrada y salida de agua superior y en la entrada y salida de agua inferior.En este momento, la bomba y el sistema de tuberías se encuentran en condiciones normales de funcionamiento.El tubo hidráulico conectado a la tapa de la cavidad hidráulica puede acelerar el flujo de fluido en la cavidad hidráulica, de modo que el proceso se pueda llevar a cabo rápidamente.
Cuando hay una falla repentina de energía, la válvula de retención se cierra automáticamente.En este momento, la presión en la cámara superior de la cámara hidráulica es mayor que la presión en la cámara inferior de la cámara hidráulica.El pistón se mueve hacia abajo bajo la acción de la diferencia de presión e impulsa la placa de la válvula inferior para que se mueva hacia abajo, formando una forma de 'O'.El anillo de sellado pierde su efecto de sellado y el líquido fluye hacia la entrada y salida de agua superior y se descarga desde la entrada y salida de agua inferior a través del cuerpo de la válvula.Al mismo tiempo, la placa superior de la válvula también se mueve hacia abajo sincrónicamente bajo el accionamiento de la varilla de transmisión hidráulica hasta que contacta con el asiento de sellado en el cuerpo de la válvula.El anillo de sellado en forma de O se comprime para desempeñar un papel de sellado. En este momento, se detiene el flujo de líquido en la entrada y salida de agua superior y se elimina el efecto hidráulico. El tiempo desde que la placa de válvula inferior y el la placa superior de la válvula se mueve hacia abajo al mismo tiempo, el anillo de sellado en forma de 'O' pierde su efecto de sellado hasta el momento en que el anillo de sellado en forma de 'O' juega un papel de sellado en el tiempo de alivio de presión.
La junta se usa para garantizar que el líquido en la cámara hidráulica no tenga fugas, y la junta se usa para garantizar que el líquido en el cuerpo de la válvula no tenga fugas.El anillo de sello 'O' en la cubierta del asiento de la cámara hidráulica se usa para aislar el líquido en la cámara hidráulica y el cuerpo de la válvula.Para ajustar el tiempo de alivio de presión, se instala una válvula reguladora en la tubería hidráulica, y el tiempo de alivio de presión se puede ajustar controlando la velocidad de entrada y salida del líquido en las cámaras superior e inferior de la cavidad hidráulica a través de la regulación válvula.Se instala un filtro en la tubería hidráulica para filtrar las impurezas en el líquido para garantizar la limpieza en la cavidad hidráulica.Se instala una microválvula de retención en la tubería hidráulica, que se puede usar para estrangular el flujo de agua hacia la cavidad superior de la cámara hidráulica.La acción de la válvula es flexible y el tiempo de cierre es ajustable (el más rápido 15 s, el más lento 348 s).Para sistemas complejos de redes de tuberías, el efecto de eliminar el golpe de ariete es bueno y resuelve por completo el problema del tiempo de cierre prolongado y lento de la válvula de retención de cierre de dos etapas y el impacto inverso del agua en la bomba.El problema de la transferencia.
3 Aplicación
Se han diseñado y fabricado tres tipos de válvulas de alivio de presión con un diámetro de 80 mm, 150 mm y 300 mm, con una presión nominal de 1,6 MPa, que se utilizan en sistemas de tuberías de agua corriente, agua circulante de enfriamiento metalúrgico y agua circulante de enfriamiento petroquímico.Después de casi 1 año de funcionamiento, la válvula es flexible.El tiempo de cierre es ajustable.Para los sistemas complejos de redes de tuberías, el efecto de eliminar el golpe de ariete es bueno, y los problemas del tiempo de cierre prolongado y lento de la válvula de retención de cierre de dos etapas y el impacto del agua inverso y el reverso se resuelven por completo.Muestra que la estructura de la válvula y el método de diseño de rendimiento son factibles y que la selección de parámetros es precisa.
La válvula de alivio de presión de control hidráulico MINGHUNG está instalada en la tubería de derivación en el lado de salida de la válvula de retención en la tubería principal.Se utiliza junto con la válvula de retención.El líquido a presión en la tubería se utiliza para lograr el accionamiento y el control automático, lo que resuelve completamente la válvula de cierre tradicional de dos etapas.Elimine el problema de la rotación inversa del rotor de la bomba cuando se descarga la presión del golpe de ariete.Debido a que tiene la función de tiempo de cierre ajustable, es adecuado para varias tuberías complejas para eliminar la presión del golpe de ariete.Es un nuevo tipo de válvula de alivio de presión con popularización y valor de aplicación.
