MINGHUNG tamaño y estándar de conexión de la válvula de control de temperatura eléctrica:
Brida estándar: brida de hierro fundido según GB4216-84, brida de hierro fundido según GB9113-88
Tipo de superficie de sellado de brida: PN10, PN16 son convexos
PN40 y PN64 son cóncavos y convexos, y el cuerpo de la válvula es cóncavo
Longitud de la estructura: GB12221-89
Tipo de preservación del calor de la chaqueta Interfaz del portador de calor de la chaqueta: soldadura a tope φ18 × 4
La brida del cuerpo de la válvula y la distancia entre las caras de los extremos de la brida se pueden fabricar de acuerdo con los estándares especificados.Tales como ANSI, JIS, DIN y otros estándares
La válvula reguladora de temperatura automática tipo bZZW no requiere energía externa y es un producto actuador que utiliza la energía del medio ajustado para realizar el ajuste automático de la temperatura.Presión nominal PN16, 40, 64;rango de ajuste de temperatura de 0～270℃;la junta de conexión del controlador de temperatura es rosca externa G1;brida estándar: PN16, 40 según BG9113-8;PN64 según JB79.2-94;PN16 es brida convexa;PN40 y 64 son bridas cóncavas y convexas, y el cuerpo de la válvula es cóncavo.La longitud de la estructura está de acuerdo con el estándar GB12221-89.
La válvula de control de temperatura autoaccionada tiene una amplia gama de estructuras, incluidas las válvulas de control de manguito y de asiento único ZZWP, ZZWM.
Hay dos opciones para la regulación de calefacción (tipo B) y la regulación de refrigeración (tipo K).
Tiene un amplio rango de ajuste de temperatura y es fácil de ajustar.
Existen medidas de protección contra sobrecalentamiento y sobrecarga, seguras y confiables.
El ajuste de temperatura es conveniente y se puede configurar de forma continua durante el funcionamiento.
Válvula reguladora de temperatura controlada electrónicamente y autooperada ZZWPE (aplicable a diámetros más grandes y control de aceite de transferencia de calor).La característica más importante de esta válvula solo requiere una fuente de alimentación normal de 220 V.Utiliza la energía del medio regulado para reaccionar directamente al vapor, gas caliente, aceite y gas calientes, etc. La temperatura del medio se ajusta y controla automáticamente, y también se puede usar para evitar el sobrecalentamiento o el intercambio de calor.
La válvula reguladora de temperatura automática tipo ZZWP no necesita energía externa para ajustar la temperatura automáticamente.Es adecuado para diversos procesos y condiciones de refrigeración e intercambio de calor con vapor, agua caliente, aceite caliente, agua de refrigeración, etc. como medio.La serie de productos incluye el tipo de calefacción (tipo B), el tipo de refrigeración (tipo K) y el tipo de confluencia de tres vías o derivación (tipo Q/X).Este producto es ampliamente utilizado en calefacción, aire acondicionado, ajuste automático de la temperatura del agua caliente doméstica y condiciones de trabajo especiales como petróleo, productos químicos, textiles, productos farmacéuticos, alimentos y otros proyectos de producción.

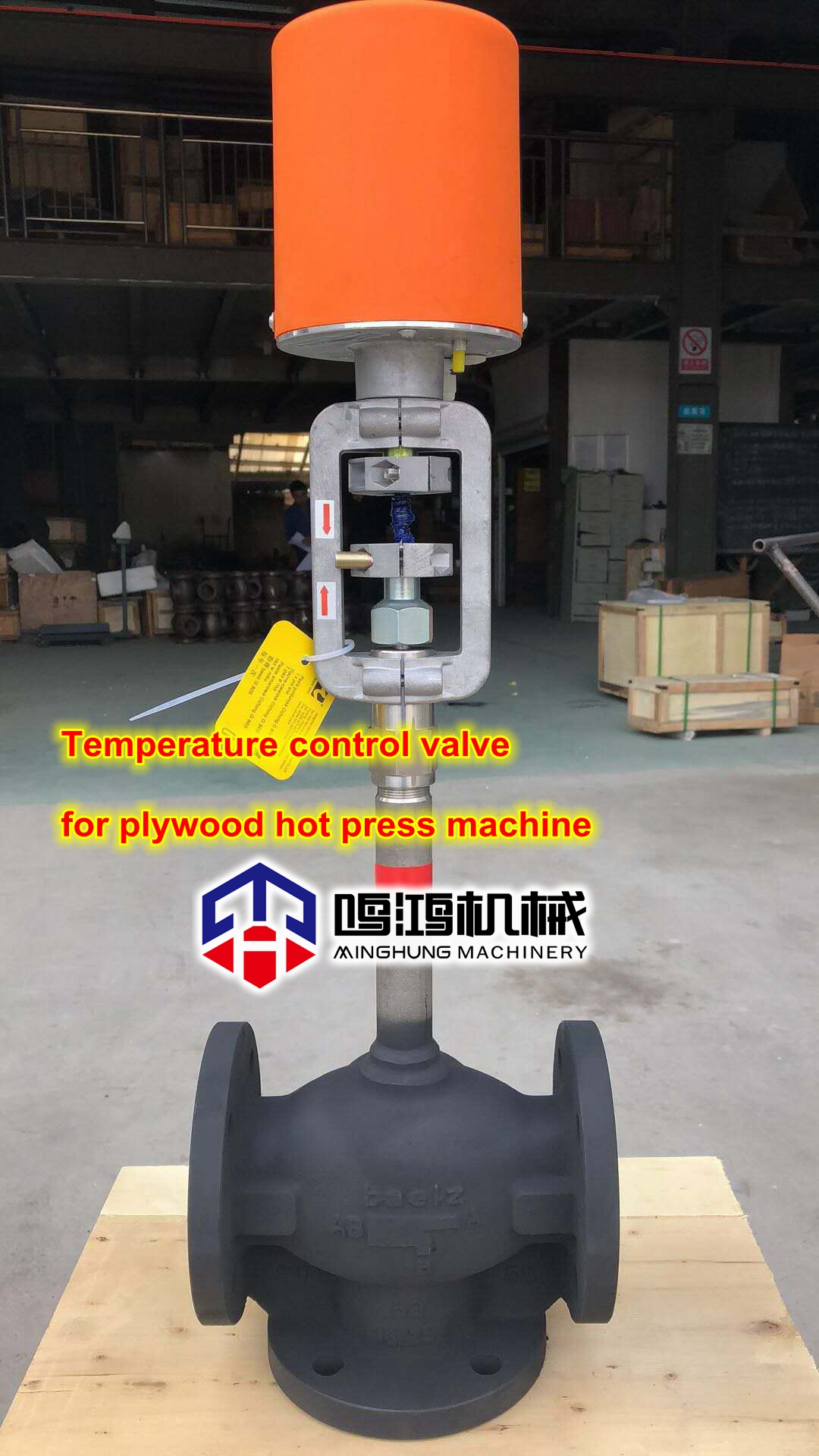

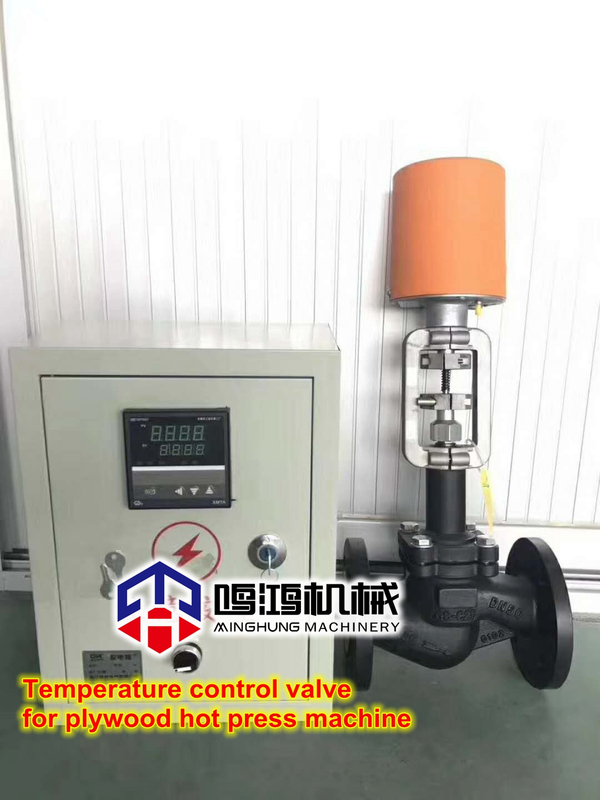

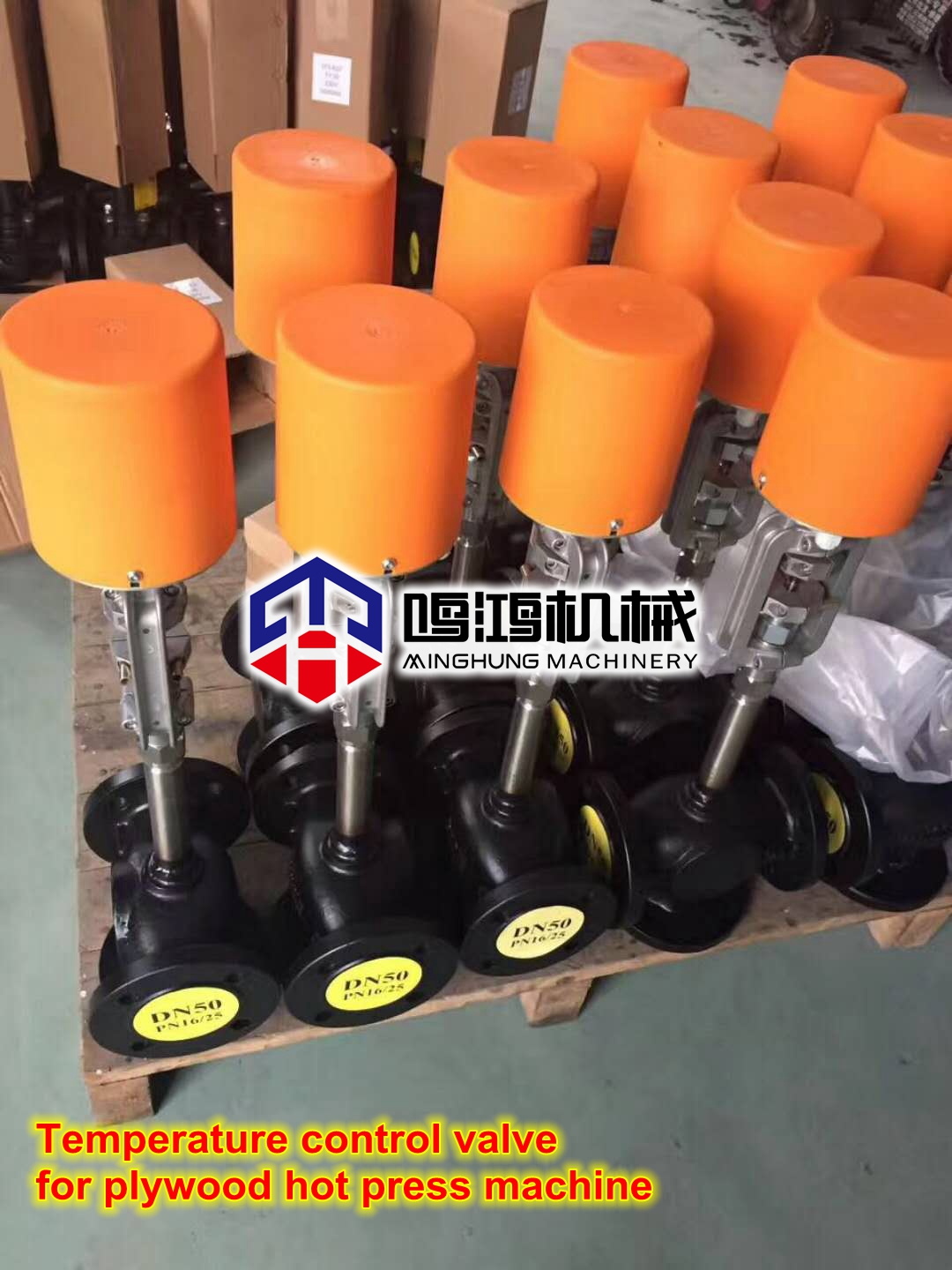

Nombre del producto: válvula de control de temperatura eléctrica

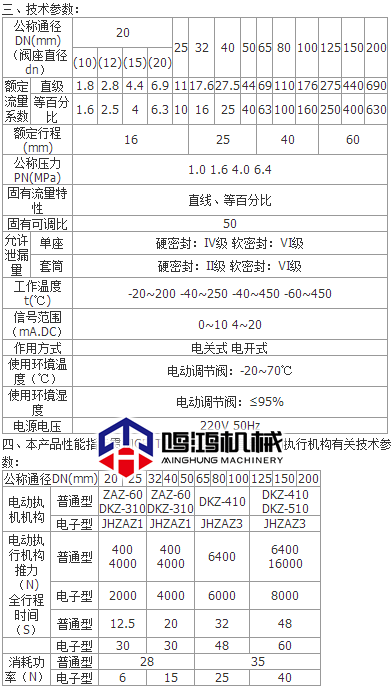

Características del producto: válvula de control de temperatura eléctrica (aplicable a diámetros grandes y pequeños y control de temperatura del vapor), las características de esta válvula de control de temperatura solo necesitan una fuente de alimentación normal de 220 V, utilizando la energía del medio para ajustar, directamente a vapor, gas caliente , aceite caliente y gas, etc. La temperatura del medio se ajusta y controla automáticamente, y también se puede usar para evitar el sobrecalentamiento o el intercambio de calor.La válvula tiene una estructura simple, operación fácil, amplia selección de rango de ajuste de temperatura, tiempo de respuesta rápido, rendimiento de sellado confiable y puede llevarse a cabo a voluntad durante la operación. Por lo tanto, es ampliamente utilizada en el suministro de agua caliente de la industria química, petróleo, alimentación, textil, hostelería y restauración.Características del producto: el diámetro nominal de esta serie de productos es de 20 a 200 mm, la presión nominal es de 1,0, 1,6, 4,0, 6,4 MPa, el rango de temperatura de funcionamiento es de -20 a 350 y la señal de recepción es de 0 a 10 mA .CC o 4 a 20 mA.DC se utiliza para cambiar el caudal del medio que se va a ajustar para mantener los parámetros de proceso controlados en un valor dado.Entre ellos, el tipo de ajuste de un solo asiento es adecuado para ocasiones en las que la diferencia de presión es pequeña, la viscosidad media es grande o hay una pequeña impureza de partículas.El tipo de ajuste de manga es adecuado para ocasiones de gran diferencia de presión.
2. Piezas y materiales:
Cuerpo de válvula, tapa de válvula: HT200, ZG230-450, ZG1Cr18Ni9Ti
Bobina: ZG1Cr18Ni9Ti, politetrafluoroetileno reforzado con superficie de aleación de estelita
Empaquetadura: PTFE, grafito flexible
Varilla de empuje, buje: 2Cr13
Junta: tablero de caucho de asbesto, 10, junta enrollada en espiral de asbesto 1Cr18Ni9Ti
Fuelle: 1Cr18Ni9Ti
la instalación importa
Instalación, uso y mantenimiento:
(1) Antes de la instalación, la tubería debe estar dentro y estrictamente descontaminada, y la escoria de soldadura y otros desechos deben soplarse, de lo contrario, la válvula se dañará gravemente.
(2) La válvula de control de temperatura debe instalarse verticalmente en la tubería horizontal y la dirección del flujo del medio debe ser consistente con la flecha en el cuerpo de la válvula.
(3) Para permitir la operación continua del sistema de control automático o el mantenimiento de la válvula, se debe instalar una válvula de derivación y se debe instalar un filtro y un manómetro frente a la válvula.
