El control de precisión se basa en la colaboración perfecta del sistema de detección, el sistema de decisión (PLC) y el sistema de ejecución (actuadores), formando un circuito cerrado totalmente automatizado.
Objetivo: sistema de calefacción (por ejemplo, quemador, solenoide de vapor/válvula reguladora).
Acción: los comandos regulan proporcionalmente la salida del quemador o la abertura de la válvula de vapor para la entrada de calor lineal, no solo el encendido/apagado simple.
Objetivo: amortiguadores de escape (con actuadores eléctricos) y ventiladores de circulación / amortiguadores de admisión de aire fresco.
Acción: Esta es la quintaesencia del control de precisión.
Si la humedad de la cámara es demasiado alta, el sistema abre amortiguadores de escape y ingiere un ligero aire fresco para acelerar la eliminación de la humedad.
Si la humedad es demasiado baja (arrancando el endurecimiento y el agrietamiento), cierra los amortiguadores de escape para atrapar la humedad evaporada de la chapa, manteniendo el entorno de alta humedad requerido, adaptándose perfectamente a las diferentes necesidades de humedad del calentamiento, calentamiento, tasa constante, tasa de caída 'Etapas de secado.
VFDS para ventiladores de circulación: ajuste la velocidad del aire por etapa para evitar defectos del flujo de aire excesivo en momentos críticos.
VFD para el motor de la correa de malla: controla con precisión el tiempo de residencia (tiempo de secado) de chapa en la cámara.
|
Componentes
I. Sistema de detección de alta precisión (los nervios sensoriales)
1. Red de sensores T&H de alta temperatura: una red de sensores proporciona un mapa 3D de las condiciones de la cámara, que excede el número en secadores estándar.
2. Detector de humedad en línea (gama alta opcional): proporciona datos de MC final en tiempo real para la calibración de circuito cerrado.
II. Sistema de control inteligente (The Brain & CNS)
1. PLC industrial: el núcleo computacional que ejecuta algoritmos de control PID y una base de datos de secado experto.
2. Gran pantalla táctil HMI: la interfaz de usuario para visualizar procesos y administrar recetas.
3. Red de comunicación: Redes industriales de alta velocidad (por ejemplo, PROFIBUS) aseguran el intercambio de datos en tiempo real.
Iii. Sistema de actuación de precisión (los músculos)
1. Actuadores de temperatura: válvulas moduladoras (para vapor/aceite térmico) o quemadores proporcionales (para gas/aceite/biomasa) para el ajuste de salida de calor lineal.
2. Actuadores de humedad: los amortiguadores de escape y aire fresco de servomoto son críticos. Su apertura precisa (0-100%) se controla para administrar meticulosamente la humedad de la cámara.
3. Actuadores de flujo de aire y transporte: unidades de frecuencia variable (VFD) en los ventiladores de circulación y el motor de la correa principal para un control de velocidad preciso.
IV. Estructura principal y sistema térmico
1. Cámara muy aislada: aislamiento grueso y sellado superior son fundamentales para crear un entorno estable y no contaminado para el control de precisión.
2. Calentador de aire eficiente y circulación: el calentador debe tener buenas características de modulación, y los ventiladores deben estar diseñados para una distribución de flujo de aire.
V. Sistema de manejo de materiales
Los componentes deben funcionar de manera suave y consistente para garantizar una exposición uniforme para toda chapa.
VI. Componentes básicos de componentes

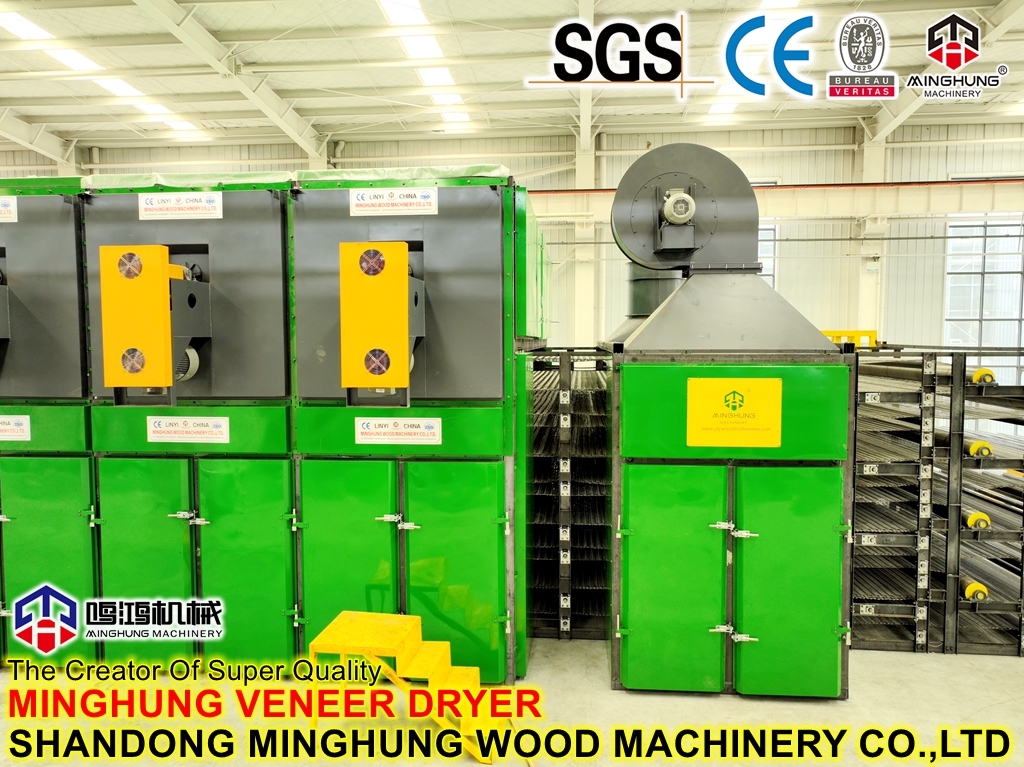

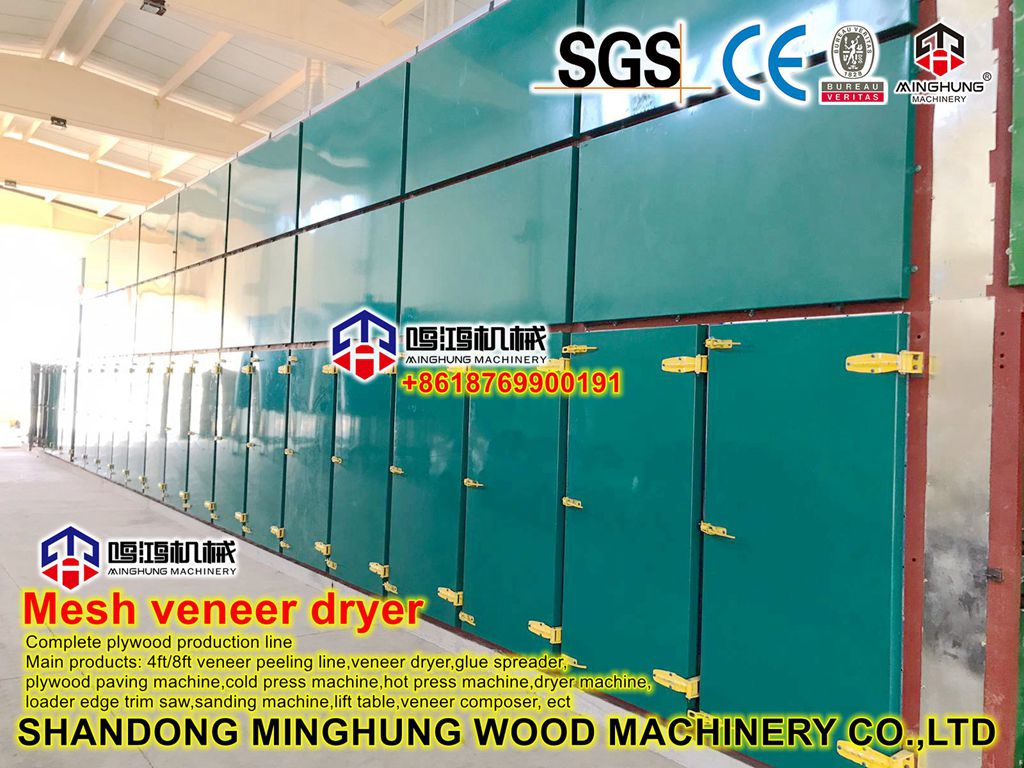

1. Cubierta de secado de la cámara
Función: para formar un espacio encerrado y aislado donde el aire caliente puede circular y secar la chapa.
Composición:

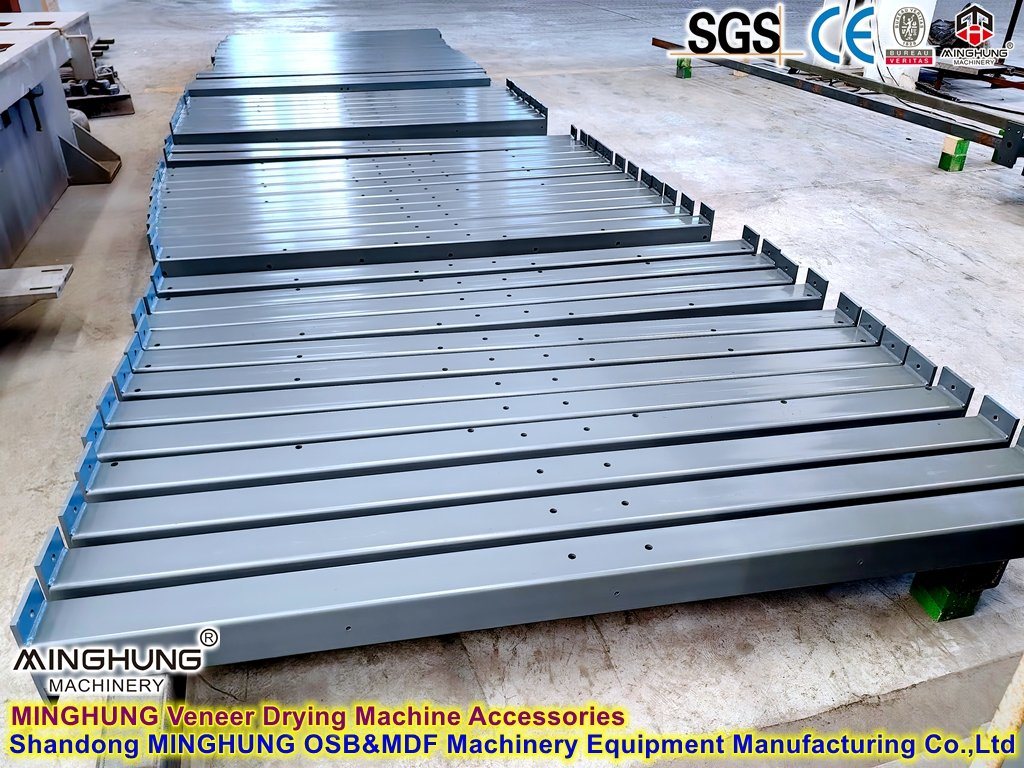

Marco estructural : típicamente soldado de acero de sección (por ejemplo, acero canal, hierro angular) para proporcionar soporte principal.
Paneles de aislamiento: los paneles de pared a menudo cuentan con una estructura de sándwich llena de material aislante (p. Ej., Lana de roca, lana de fibra de vidrio) y vestidos con placas de acero color, evitando la pérdida de calor y la mejora de la eficiencia térmica.
2. Sistema de generación y calefacción de aire caliente
Función: Generar y suministrar el calor requerido para el secado.
Composición:
Calentador de aire / Unidad de calentador: la fuente de calor central del equipo.
Los tipos varían según el combustible: calentador de aire a carbón, quemador de petróleo/gas, quemador de biomasa (aserrín ardiente, gránulos), intercambiador de calor de vapor (que utiliza vapor de caldera), calentador eléctrico (común en equipos a pequeña escala).
Cámara de mezcla de aire: mezcla uniformemente los gases de alta temperatura de la fuente de calor con aire circulante para lograr la temperatura de secado adecuada.
3. Sistema de circulación de aire caliente
Función: para impulsar la circulación forzada de aire caliente dentro de la cámara de secado, asegurando que penetra las capas de chapa y lleva la humedad.
Composición:

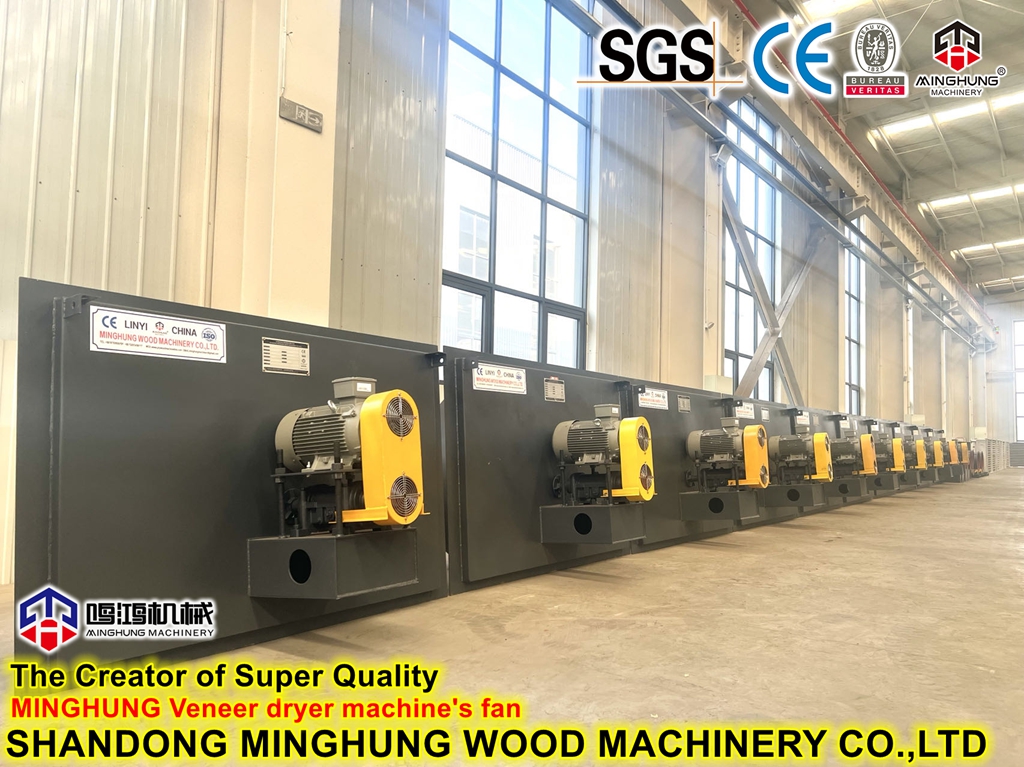

Ventiladores de circulación : típicamente ventiladores centrífugos de alta presión que proporcionan suficiente presión de aire y volumen para que el aire caliente penetre en la pila de chapa.
Conductos de aire y deflectores: guíe y distribuya el flujo de aire para asegurarse de una distribución de aire caliente como sea posible dentro de la cámara de secado.

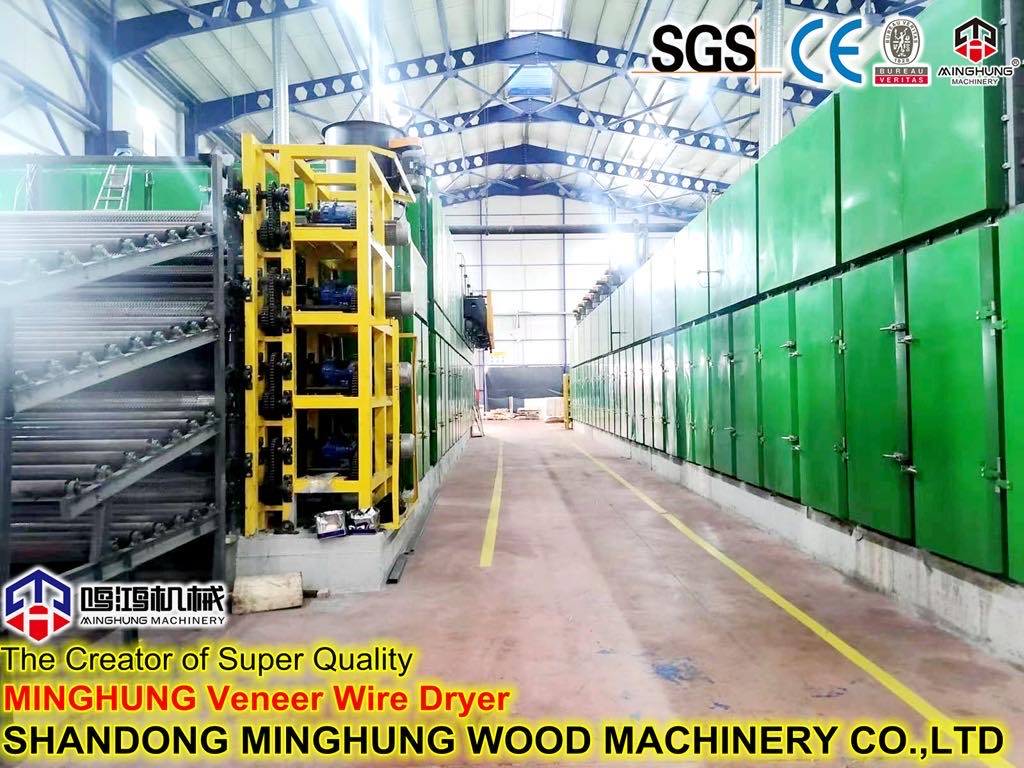

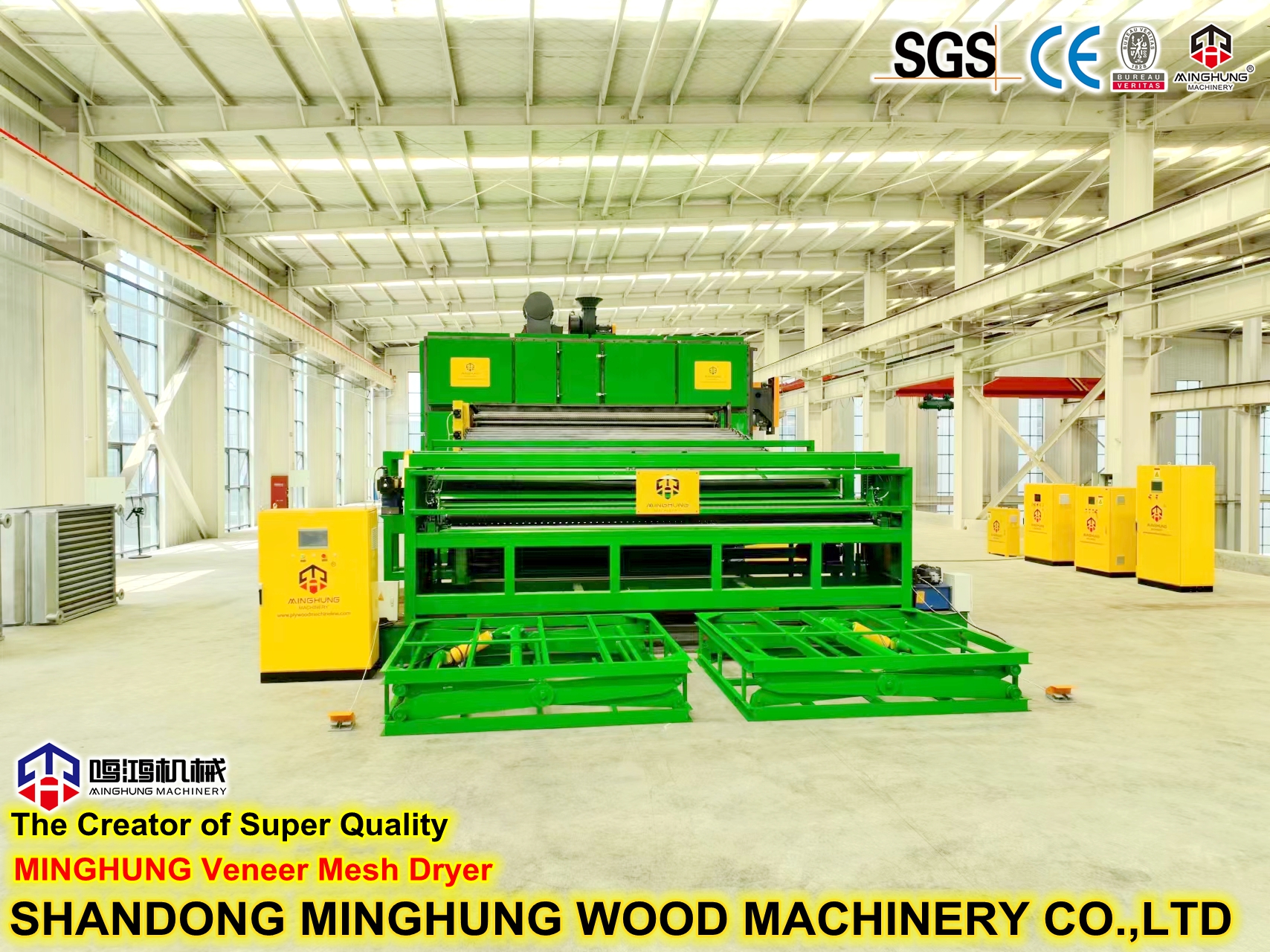

4. Sistema de manejo de materiales (transmisión)
Función: para llevar y transmitir suavemente las hojas de chapa a través de la cámara de secado.
Composición:

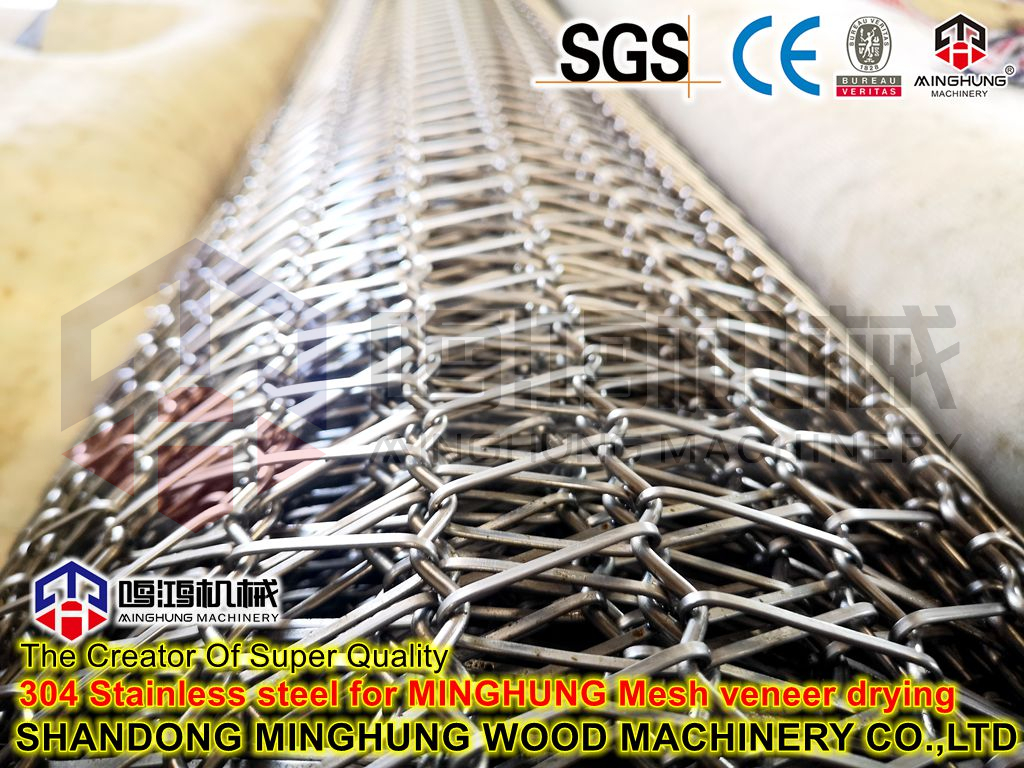

Cinda de malla transportadora: generalmente hecha de malla de metal (acero inoxidable o alambre galvanizado), sobre el cual se colocan directamente las hojas de chapa.
Unidad de accionamiento: incluye un motor de accionamiento, reductor, ruedas dentadas, cadenas, etc., proporcionando energía para el movimiento de la correa de malla.
Dispositivos de tensión y seguimiento: asegúrese de que la correa de malla permanezca tensa y funcione en la ruta correcta, evitando la desalineación.
5. Sistema de escape de humedad (ventilación)
Función: para eliminar la gran cantidad de vapor de agua evaporado de la chapa de la cámara de secado de manera oportuna, manteniendo la fuerza impulsora de secado.
Composición:
Ventils de escape: generalmente ubicado en la parte superior o superior de la cámara de secado.
Ventiladores / amortiguadores de escape: retire el aire húmedo, ya sea por presión natural o por extracción forzada.
6. Sistema de control básico
Función: para controlar el inicio/parada y operación básicos del equipo.
Composición :
Gabinete de control: alberga componentes eléctricos como interruptores de circuitos, contactores y relés térmico.
Controlador/indicador de temperatura: Muestra y proporciona un control básico sobre la temperatura de secado (podría usar control simple de encendido/apagado en lugar de una regulación PID precisa).
Botones de operación: se usa para iniciar/detener los ventiladores, el cinturón de malla, etc.
Conclusión: El valor de este equipo no se encuentra en los componentes individuales sino en los ganos altamente sincronizados y precisos logrados a través del sistema de control inteligente, transformando el secado de una 'arte' en una ciencia exacta.
|
Ventajas del núcleo
Control de precisión final: una red integrada de sensores de temperatura y humedad de alta precisión monitorea continuamente el microambiente en cada zona de la cámara. El procesador central inteligente ajusta dinámicamente la temperatura del calor, la velocidad del ventilador y el volumen de escape de humedad, asegurando que cada hoja de chapa se seque de manera uniforme bajo la curva de proceso óptima.
Calidad de secado excepcional: el control del circuito cerrado de la temperatura y la humedad garantiza el contenido de humedad altamente uniforme en todas las carillas. Esto mejora significativamente la resistencia del enlace de pegamento, la suavidad de la superficie y la estabilidad del producto final de madera contrachapada, reduciendo drásticamente la tasa de rechazo.
Operación inteligente totalmente automatizada: los operadores simplemente seleccionan los parámetros preestablecidos para las especies de madera y el grosor en la pantalla táctil. El sistema ejecuta automáticamente el programa de secado más adecuado, eliminando la dependencia de la experiencia del operador y el error humano.
Eficiencia con ahorro de energía: el control de energía preciso de 'bajo demanda ' evita el sobre secado y el desperdicio de energía, logrando una alta eficiencia al tiempo que garantiza la calidad de primer nivel.
|
Diferencias y ventajas clave vs. secadores tradicionales
Característica | Secadora tradicional | Secadora controlada precisa de T&H |
Método de control | Entorno de experiencia manual y de circuito abierto basado en la experiencia | Control dinámico de circuito cerrado totalmente automatizado |
Monitoreo de T&H | Basado en puntos, incompleto | Monitoreo 3D en red, de alta precisión y en tiempo real |
Control de escape | Configuración cronometrada o manual | Ajustado automáticamente a través de datos del sensor de humedad en tiempo real |
Calidad de secado | Desigual mc, propenso a deformación, agrietamiento | MC altamente uniforme, drásticamente menos defectos |
Habilidad del operador | Alto, se basa en la experiencia experta | Sistema, sistema automático de sistemas, horarios de expertos |
Consistencia | Alta variación de lotes a lotes | Calidad altamente estable y rastreable cada lote |
|
Aplicaciones
Producción de madera contrachapada de muebles de alta gama
Producción de paneles de aviación, plantillas marinas y otros tableros de especialidad
Madera para instrumentos (por ejemplo, piano, tablas de sonido de guitarra)
Cualquier aplicación de secado de chapa que exija estabilidad y calidad dimensionales extremas.
En resumen, la máquina precisa de secado de madera contrachapada controlada de temperatura y humedad transforma el secado de una 'artesanía artesanal ' en una 'ciencia industrial controlada ' a través de medios inteligentes basados en datos. Es la solución definitiva para la producción de madera contrachapada de alta calidad.
|

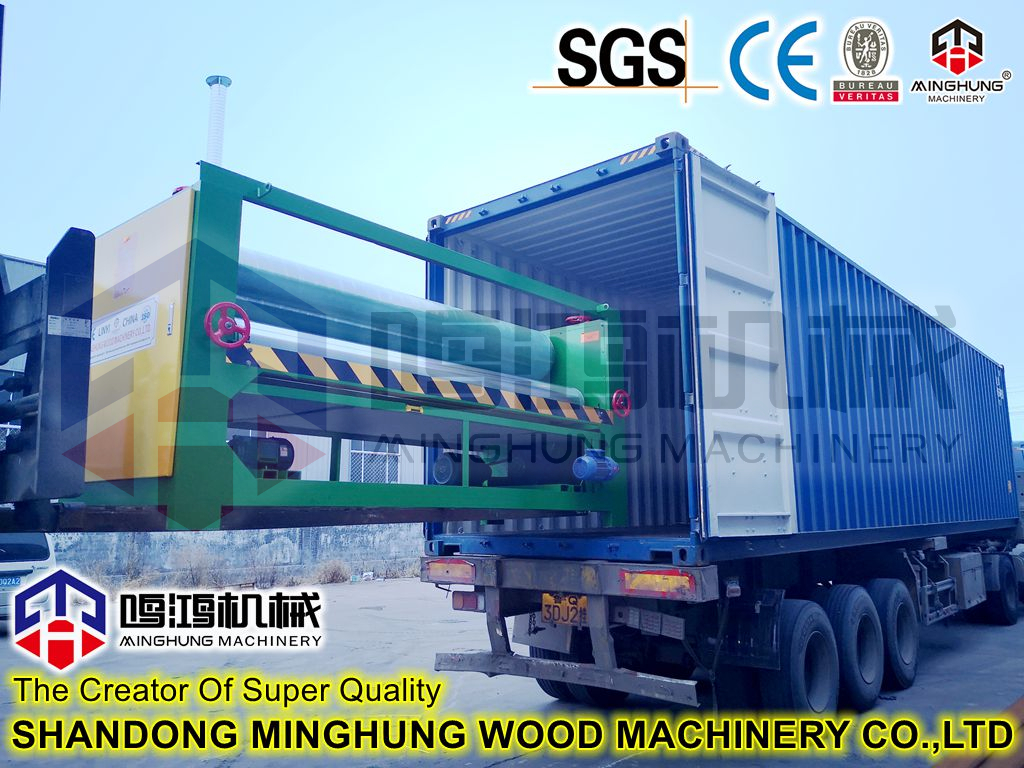

Envasado de productos
|
