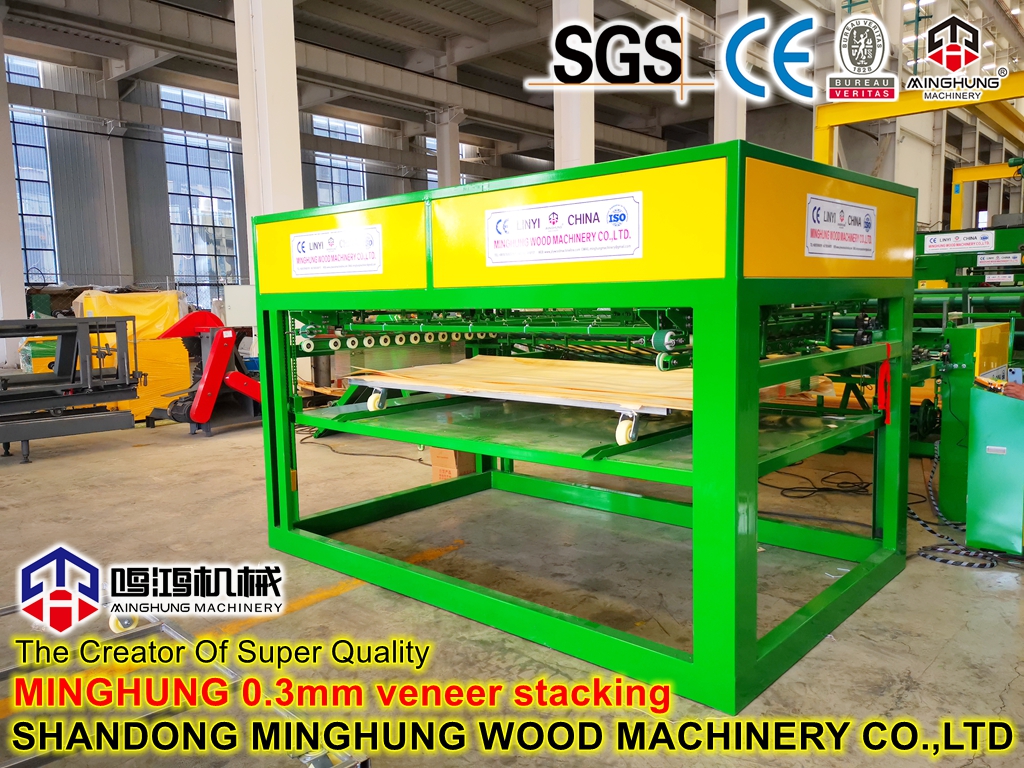

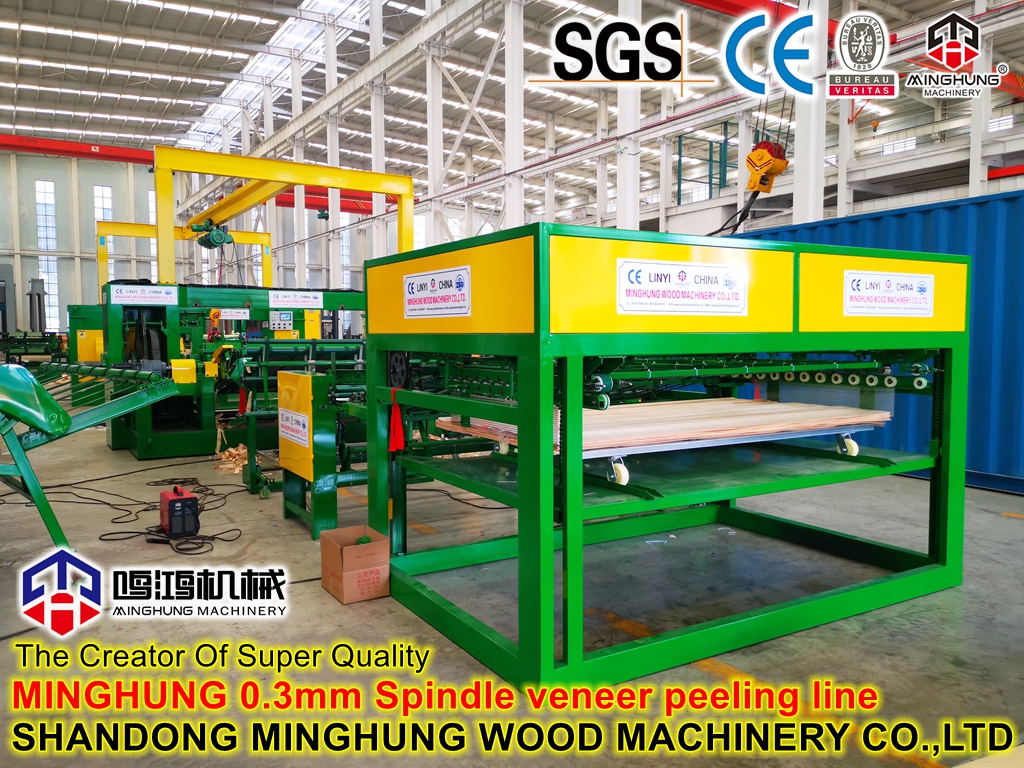

 Descripción del Producto

El apilador por vacío de madera contrachapada de alta potencia de succión es una solución automatizada desarrollada para apilar madera contrachapada de gran formato y alta densidad. Su principal ventaja radica en el sistema de vacío de 'alta potencia de succión': una combinación de bombas de vacío de alto flujo de múltiples etapas y un tanque de almacenamiento, junto con un conjunto de ventosas agrupadas diseñadas biomiméticamente. Incluso cuando la superficie del panel tiene un poco de polvo o irregularidades, el sistema ofrece una fuerza de adsorción confiable, evitando que los paneles se resbalen o se muevan.

|

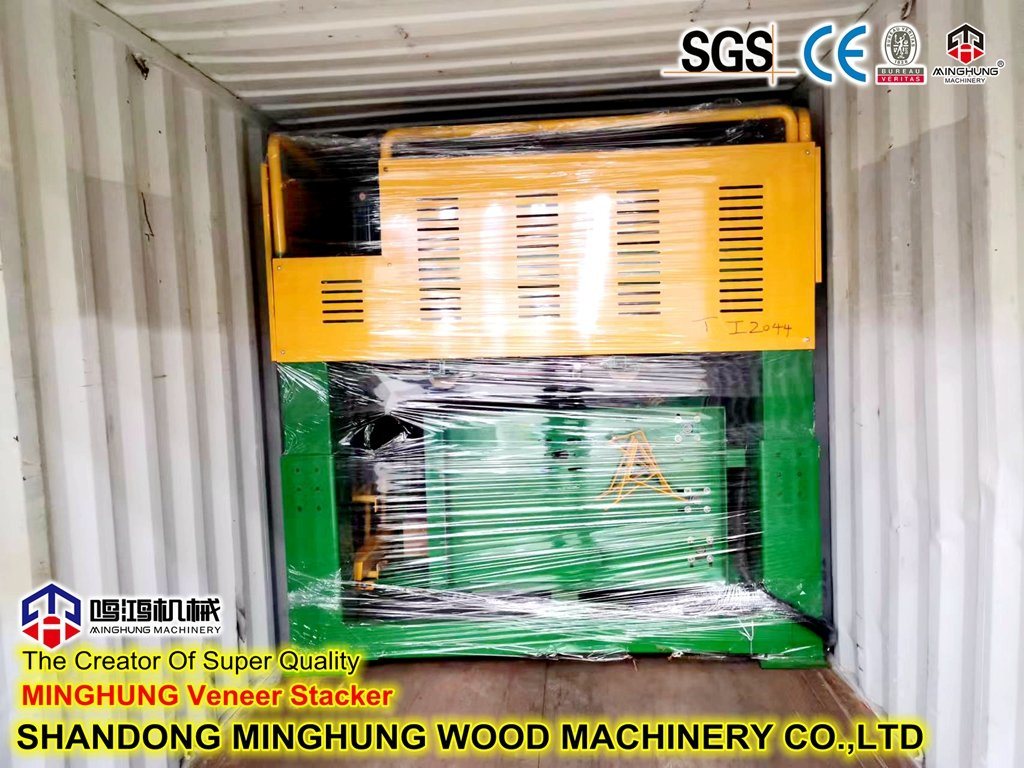

 Envasado de productos

|

 Características clave

1. Capacidad de adsorción súper fuerte: fuerza de succión máxima de hasta 800 kg (ventosas combinadas). Capaz de recoger una o varias tablas delgadas a la vez, con espesores de 2 mm a 40 mm.

2. Apilamiento sin daños: las ventosas están hechas de caucho resistente al desgaste que no deja marcas con superficies de contacto suaves. Sin muescas ni rayones durante el apilado, lo que garantiza una calidad de superficie de acabado superior.

3. Sistema de Control Inteligente: PLC Siemens/Mitsubishi con pantalla táctil de 7 pulgadas. Se pueden preestablecer múltiples modos de apilamiento (por ejemplo, apilado giratorio de capas impares, apilado alineado, apilado escalonado) y recuperarlos con un solo botón.

4. Adaptación de tamaño flexible: Los grupos de brazos de succión se pueden ajustar eléctrica o manualmente en ancho para adaptarse a anchos de panel de 1220 mm a 2500 mm y longitudes de 2440 mm a 5000 mm.

5. Operación estable de alta velocidad: Los mecanismos de elevación y desplazamiento utilizan servomotores + rieles guía lineales. El ciclo de apilamiento puede alcanzar hasta 8 a 10 hojas por minuto.

6. Protección de seguridad integral: Equipado con radar láser anticolisión, monitoreo de presión de vacío en tiempo real, botón de parada de emergencia y alarma de sobrecarga; Cumple con CE.

|

 Principio de trabajo

La madera contrachapada procedente de la línea de producción llega a la estación de apilado a través de una mesa transportadora de rodillos. Un interruptor fotoeléctrico detecta la llegada del panel, luego el marco de elevación del apilador por vacío desciende, poniendo las ventosas en contacto con la superficie del panel y generando vacío. Una vez que se alcanza el valor de presión negativa preestablecido, el marco de elevación se eleva, el mecanismo de desplazamiento mueve el panel sobre la plataforma de apilamiento, se libera el vacío y el panel desciende, completando un ciclo de apilamiento. La acción se repite hasta que se alcanza la altura de pila preestablecida, lo que luego activa automáticamente un cambio de paleta o una descarga.

|

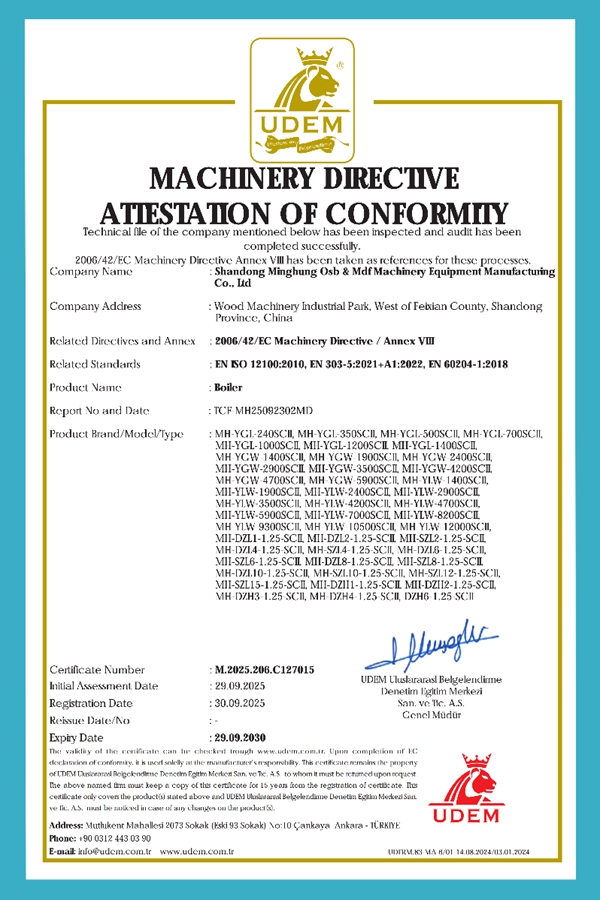

 Certificaciones

|

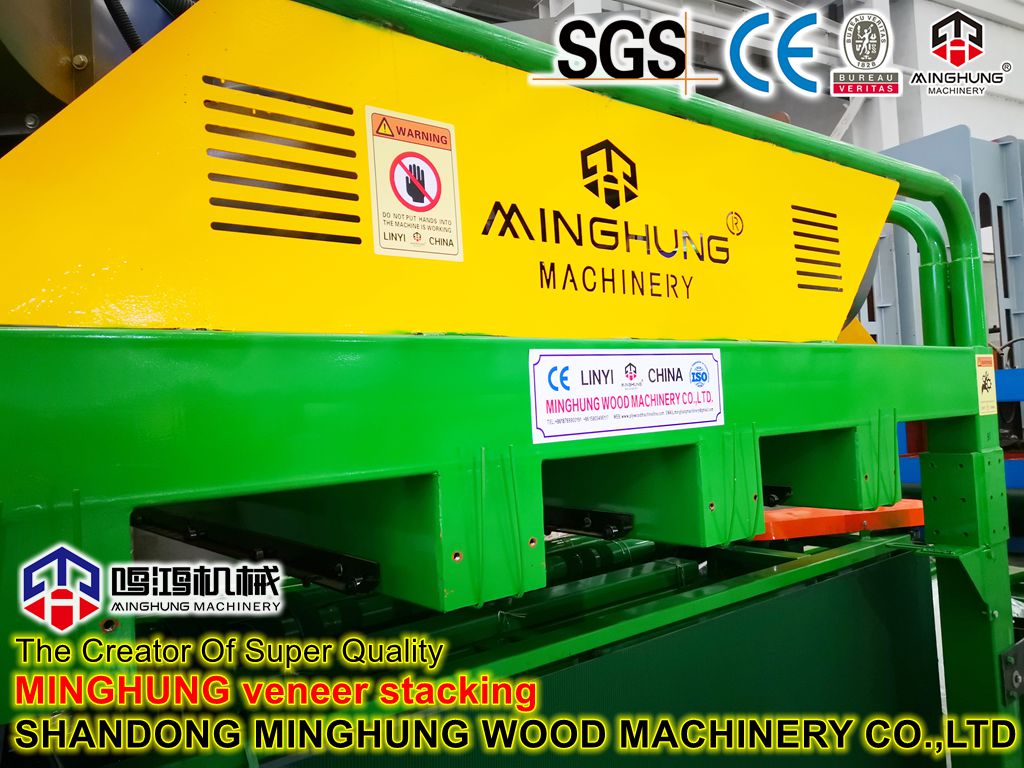

 Componentes principales del apilador

|

 Aplicaciones

Apilado automático después de la prensa en caliente de madera contrachapada.

Paletizado de producto terminado en líneas de lijado

Apilado y traslado después del corte del panel.

Apilamiento de material base para pisos de ingeniería

Ventajas

En comparación con las pinzas mecánicas tradicionales o el apilamiento manual, el método de vacío de alta succión elimina por completo el daño superficial a los paneles y ofrece una mejor adaptabilidad a los tableros deformados. La máquina presenta una estructura compacta, pocos puntos de mantenimiento, filtros de vacío fácilmente reemplazables y bajos costos operativos a largo plazo. Ofrecemos opciones de personalización no estándar, como ventosas antiestáticas, configuración de sala limpia y módulos de diagnóstico remoto.
