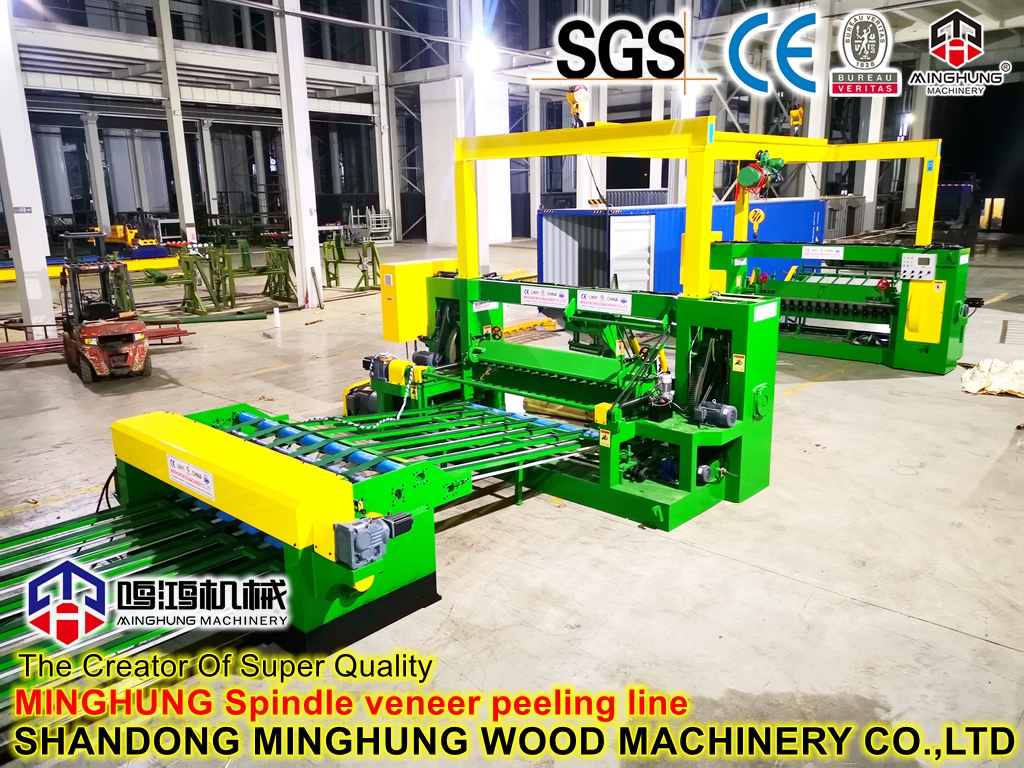

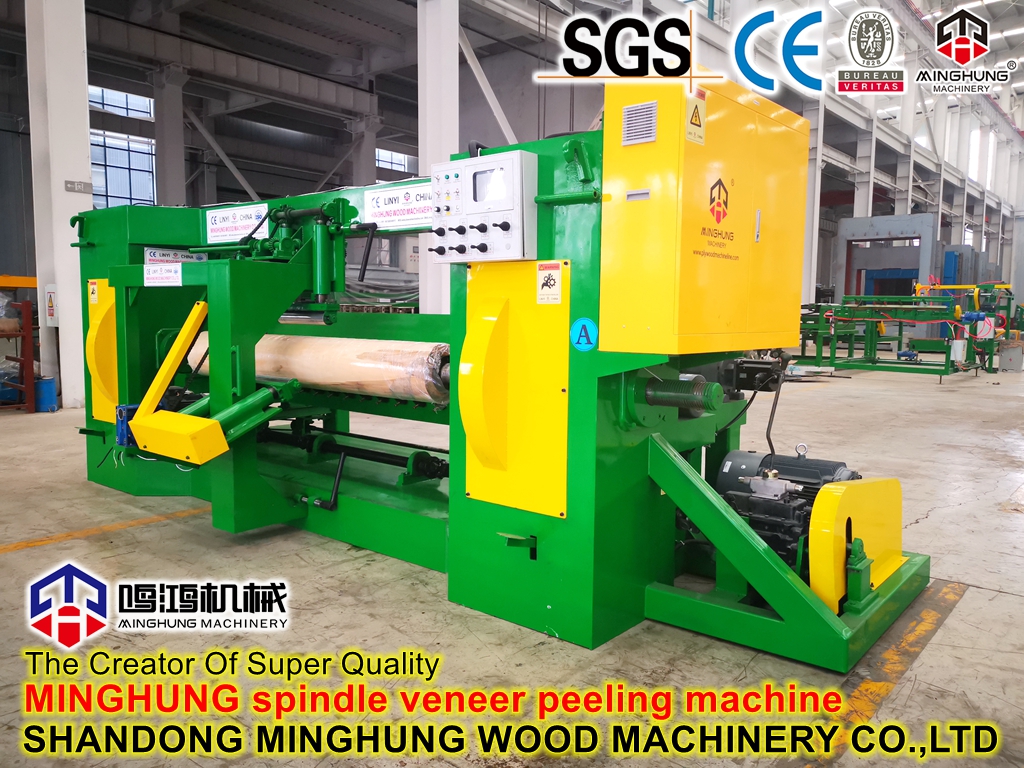

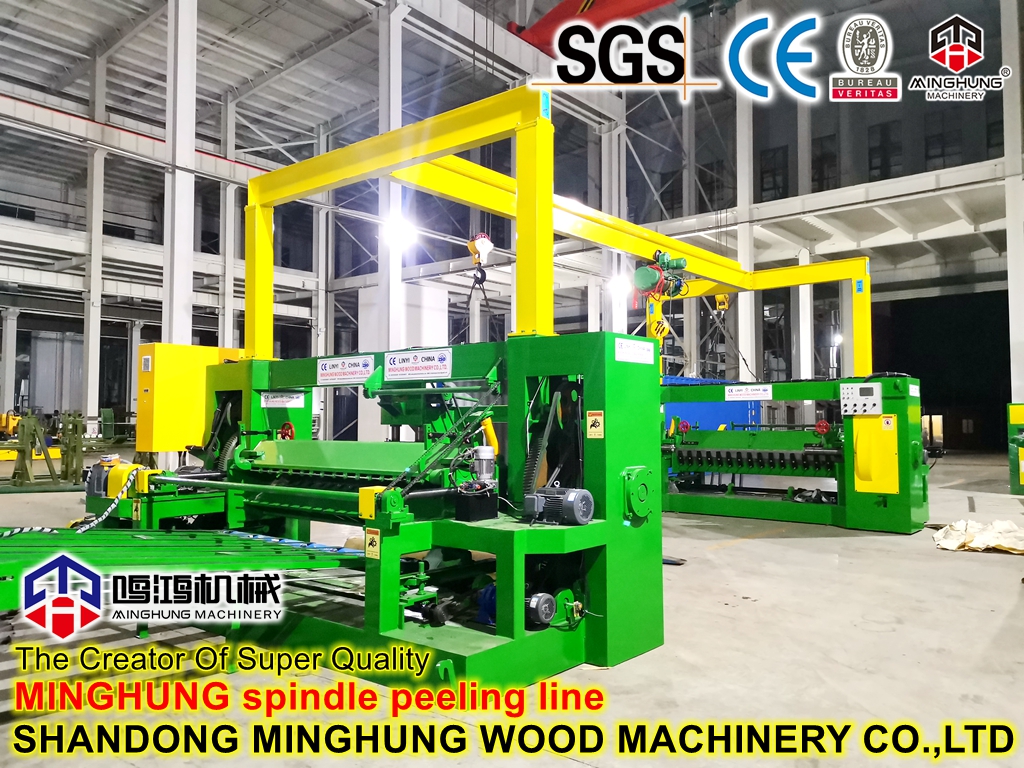

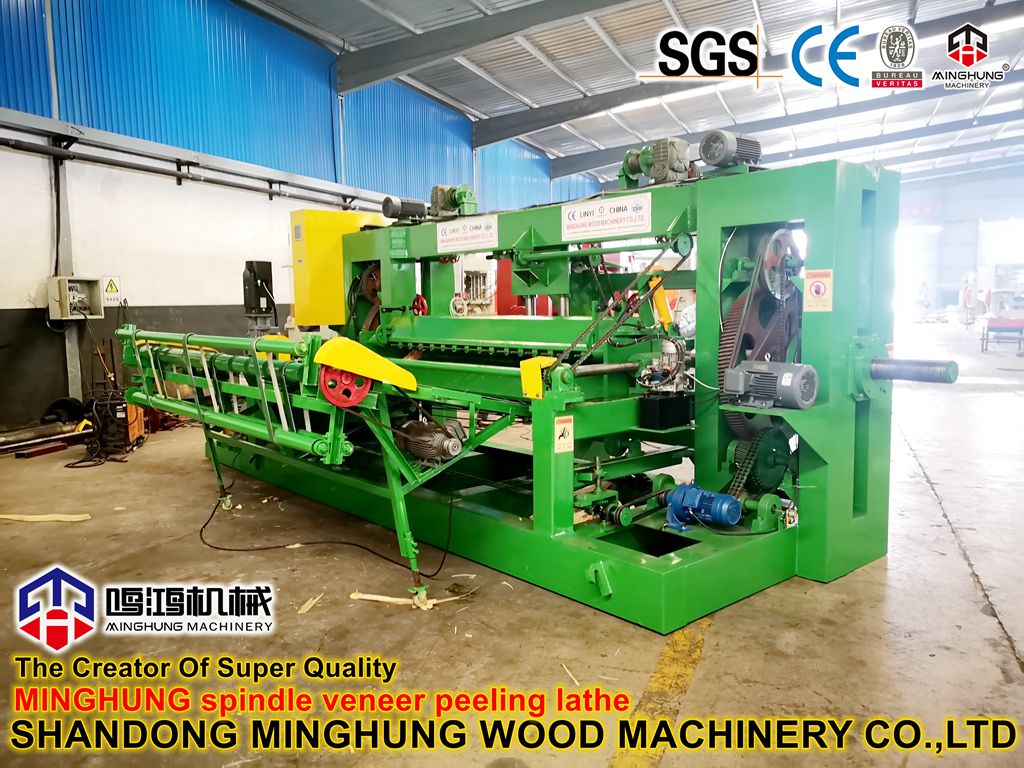

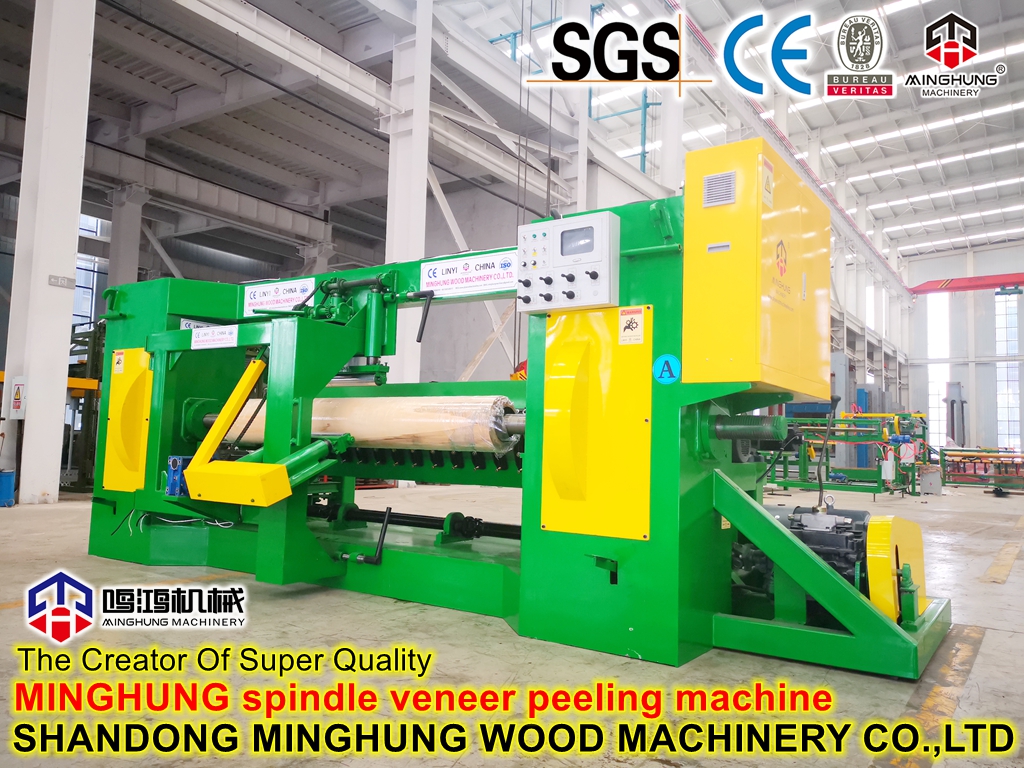

Máquina peladora de chapas de tipo económico
Descripción general del producto
La máquina peladora de chapa económica es un equipo de producción de nivel básico diseñado específicamente para plantas de procesamiento de madera pequeñas y medianas, talleres de nueva creación y empresarios individuales con presupuestos limitados. Renuncia a la compleja automatización y las costosas configuraciones de los modelos de alta gama, centrándose en cambio en la función de pelado central. A través de una estructura mecánica optimizada y sistemas de control eléctrico probados, logra el mejor equilibrio entre costo y rendimiento. El objetivo principal de esta máquina es permitir a los usuarios establecer capacidades de producción de chapa rápidamente con la menor inversión inicial, garantizando al mismo tiempo una producción estable y confiable al procesar especies de madera comunes.
 | Principio de funcionamiento de una máquina peladora de chapas económica |
El principio de funcionamiento de una máquina peladora de chapa económica se basa en el concepto central de 'rotación de eje fijo y avance del carro de herramientas', que pela continuamente un tronco hasta convertirlo en una fina lámina de chapa, de forma similar a como funciona un sacapuntas. El proceso básico es el siguiente:
1. Carga y sujeción: un tronco previamente descortezado cortado a una longitud estándar se coloca en la máquina mediante un puente grúa o manualmente. Los husillos izquierdo y derecho (normalmente un husillo de accionamiento y un husillo de contrapunto) de la máquina, accionados hidráulica o mecánicamente, avanzan desde ambos extremos del tronco, agarrándolo y sujetándolo firmemente. Esto sostiene de forma segura el tronco en el eje principal.
2. Accionamiento y rotación: El motor principal, a través de un sistema de transmisión (por ejemplo, correas, engranajes), impulsa el husillo motor para que gire, provocando así que el tronco sujeto gire uniformemente alrededor de su eje central.
3. Alimentación del carro de herramientas: Simultáneamente, el carro de cuchillas (portaherramientas), equipado con la cuchilla peladora, es impulsado por el sistema de alimentación (generalmente un mecanismo de tuerca de tornillo o cilindro hidráulico) para moverse hacia el tronco giratorio en un movimiento lineal constante y continuo. Este movimiento es perpendicular al eje de rotación del tronco.
4. Formación de pelado: cuando el tronco giratorio se encuentra con la cuchilla peladora que avanza linealmente, la hoja afilada corta una lámina delgada y continua de madera del tronco: esta es la chapa. Teóricamente, el espesor de la chapa es igual a la distancia de avance por revolución del tronco. Al ajustar esta velocidad de avance, se controla el espesor de la chapa.

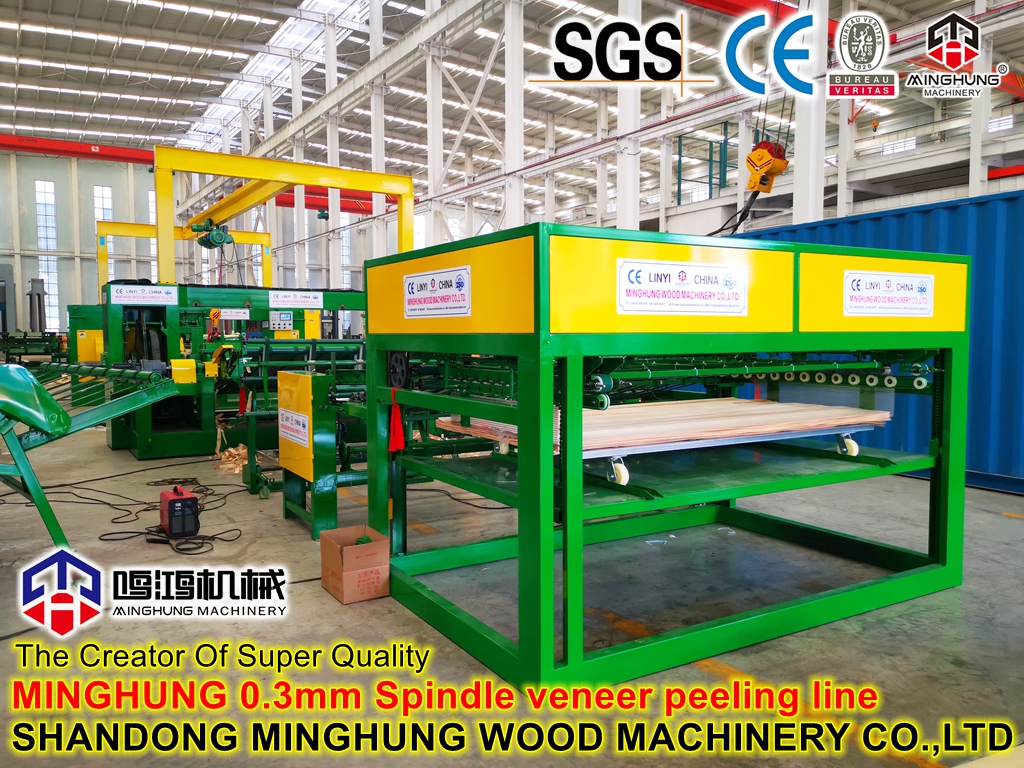

5. Salida y bobinado de la chapa: La cinta continua de chapa resultante se transporta mediante rodillos en la parte trasera de la máquina o cae naturalmente. A veces, se equipa un dispositivo de bobinado simple para enrollar la chapa para facilitar su manipulación y procesamiento posterior.
6. Reducción y ajuste del diámetro del tronco: A medida que avanza el pelado, el diámetro del tronco disminuye. En los modelos económicos, cuando el diámetro se reduce a un cierto nivel (por ejemplo, cerca del diámetro del husillo), es necesario retraer los husillos de forma manual o semiautomática para eliminar el núcleo restante, antes de comenzar con el siguiente tronco.
Característica principal: La relación cinemática en una máquina económica generalmente es fija, lo que significa que la 'rotación' y el 'avance' mantienen una relación constante para garantizar un espesor de chapa uniforme. Carece de las funciones complejas de los modelos de alta gama, como los husillos de seguimiento automático (que mantienen la circunferencia máxima del tronco en contacto con la cuchilla), lo que requiere que los troncos sean relativamente redondos y da como resultado una tasa de restos de núcleo relativamente mayor.
| Componentes principales |
Una máquina peladora de chapa económica se compone principalmente de los siguientes componentes principales:
1. Base y plataforma : Sirve como marco fundamental de toda la máquina, generalmente soldado con placas y acero de sección grande, a menudo sin tensión. Debe poseer suficiente rigidez y resistencia para soportar todas las vibraciones y fuerzas de corte durante el proceso de pelado, garantizando la precisión del mecanizado.
2. Sistema de husillo : Se utiliza para sujetar e impulsar la rotación del tronco. Por lo general, incluye un husillo de accionamiento (impulsado por motor) y un husillo de contrapunto (deslizable para ajustar y presionar contra el tronco). Los cabezales del husillo tienen púas o garras para morder los extremos del tronco, proporcionando un par de rotación. Este es uno de los componentes del 'corazón' del pelador.
3. Conjunto del carro de cuchillas : Lleva la cuchilla peladora y ejecuta el movimiento de alimentación. Incluye principalmente:
Portacuchillas: La base que sostiene el cuchillo pelador.
Cuchillo pelador: La herramienta de corte central que requiere alta dureza, resistencia al desgaste y filo.
Barra de presión: Un componente curvo o en forma de barra instalado justo delante del filo de la cuchilla. Precomprime las fibras de la madera antes de que corte el cuchillo, evitando que se formen marcas (divisiones) en la parte posterior de la chapa, y también ayuda a guiar y curvar la chapa a medida que sale suavemente.
Soporte de barra de presión: Se utiliza para fijar y ajustar la barra de presión.
4. Sistema de alimentación : impulsa el carro de cuchillas para que avance de manera constante.
Las formas comunes en las máquinas económicas incluyen:
Mecanismo de husillo y tuerca: un husillo de precisión, impulsado por un motor, gira y mueve la tuerca acoplada junto con el carro de la cuchilla. Estructura simple, bajo costo.
Cilindro hidráulico: Utiliza el sistema hidráulico para empujar el vástago del pistón del cilindro, impulsando así el carro de la cuchilla hacia adelante. Capaz de proporcionar mayor empuje.
5. Sistema de transmisión : Transmite potencia desde el motor al sistema de husillo y al sistema de alimentación. Por lo general, incluye el motor, poleas, cajas de cambios, engranajes y cadenas. Asegura la coordinación entre el movimiento giratorio y el movimiento de avance.
6. Sistema de control : El sistema de control de los modelos económicos es relativamente simple. Por lo general, consta de un gabinete de control eléctrico que contiene contactores, relés, inversores de frecuencia (opcional), etc. Los botones, interruptores y luces indicadoras simples en el panel se utilizan para operaciones básicas como arranque, parada y ajuste de velocidad.
| Filosofía de diseño central |
La practicidad es lo primero: agiliza las funciones no esenciales, conservando y optimizando la unidad de pelado central para garantizar que el equipo sea robusto y duradero.
Control de costos: utiliza componentes estándar probados en el mercado, lo que reduce significativamente los costos de fabricación y mantenimiento.
Facilidad de operación: Los procedimientos operativos simplificados requieren poca habilidad técnica por parte de los operadores, quienes pueden comenzar a trabajar después de una capacitación básica.
Fácil mantenimiento: la estructura mecánica intuitiva permite a los usuarios solucionar problemas comunes por sí mismos, ya que las piezas están ampliamente disponibles y son económicas.
| Usuarios y aplicaciones objetivo |
Startups: Emprendedores que buscan ingresar a la industria de producción de chapas sin un capital inicial sustancial.
Pymes: Pequeñas y medianas fábricas que necesitan ampliar su capacidad o establecer líneas de producción auxiliares, buscando un rápido retorno de la inversión.
Procesamiento de materiales específicos: Procesadores especializados en maderas blandas o de rápido crecimiento como álamo, eucalipto o abeto.
Proveedores secundarios: Talleres satélite que suministran principalmente chapa procesada a grandes fábricas de madera contrachapada.
| Características clave y configuración |
1. Transmisión mecánica/hidráulica: normalmente emplea una transmisión mecánica simple y fácil de mantener o un sistema hidráulico básico como núcleo de potencia, conocido por su estabilidad y confiabilidad.
2. Diseño tipo husillo: La mayoría de los modelos económicos utilizan una estructura tipo husillo, donde el tronco se sostiene y gira mediante mandriles, lo que lo hace adecuado para troncos de especificaciones fijas y basados en tecnología madura.
3. Estructura básica del carro de cuchillas: El carro de cuchillas es resistente. Si bien puede carecer de compensación automática, el ajuste manual o semiautomático aún garantiza una uniformidad aceptable del espesor de la carilla.
4. Motor estándar y sistema de control: Equipado con motores estándar y paneles de control eléctrico básicos, lo que resulta en bajos costos operativos y reparaciones simples de circuitos.
5. Carga Manual o Semiautomática: A menudo requiere asistencia de grúa o carga manual, lo que reduce la complejidad y el costo de la máquina en sí.
| Parámetros técnicos típicos |
Máx. Longitud del tronco pelable: 1300 mm - 2600 mm
Máx. Diámetro del tronco pelable: Φ400 mm - Φ600 mm
Rango de espesor de la chapa: 0,8 mm - 3,5 mm (ajustable)
Potencia del motor principal: 15 kW - 22 kW (según el modelo)
Modo de control: pulsador manual/control PLC semiautomático
Dimensión total (aprox.): L 4,5 mx W 1,8 mx H 1,5 m
| Razones para elegir una máquina peladora de chapas económica |
Barrera de entrada muy baja: le permite adquirir fácilmente capacidad de producción interna de chapas a una fracción del costo de las líneas de producción automatizadas.
Excelente retorno de la inversión (ROI): el bajo costo de depreciación del equipo permite un período de recuperación más rápido y al mismo tiempo satisface las necesidades básicas de producción.
Amplia aplicabilidad: Perfectamente capaz de procesar maderas convencionales de rápido crecimiento como álamo y eucalipto. La chapa producida es adecuada para madera contrachapada, plantillas de construcción, tableros de embalaje, etc.
Fuerte resiliencia del mercado: mantiene una fuerte viabilidad incluso durante las fluctuaciones del mercado debido a sus bajos costos operativos y su flexibilidad.
La máquina peladora de chapas económica no es un producto de baja calidad, sino una encarnación perfecta de la 'ingeniería de valor'. A través de un posicionamiento funcional preciso y una optimización de costos, proporciona una solución de producción altamente práctica y eficiente para un grupo de usuarios específico. Si está buscando una máquina de nivel básico que pueda ponerse en producción de inmediato, que no agregue carga financiera y pueda generar ganancias constantes para usted, la máquina peladora de chapas económica es sin duda una buena elección.
¡Contáctenos para una cotización gratuita hoy!
