I. Definición y aplicaciones del tablero de partículas ultra espesor
1. Especificaciones de espesor
- tablero de partículas estándar: 6–40 mm
- placa de partículas ultra espesor: ≥40 mm (estándar de la industria), hasta 120 mm+
- Categorías principales:
- Grado económico: 40–60 mm (sustratos de encimera, huellas de escaleras)
- Grado estructural: 60–100 mm (vigas/columnas prefabricadas, estantería de servicio pesado)
- Grado especial: 100–120 mm (barreras acústicas, paredes resistentes a la explosión)
2. Aplicaciones centrales
Espesor | Aplicaciones principales | Requisitos de rendimiento |
40-60 mm | Substratos de mostrador de cocina, núcleos de benchtop de laboratorio | Alta planitud (≤0.3 mm/m), baja expansión |
60-80 mm | Vigas/columnas de construcción prefabricadas | Mor ≥35 MPa (longitudinal) |
80-120 mm | Barreras acústicas de riel, paredes de blindaje nuclear | Uniformidad de densidad (± 5%), resistencia al fuego/descomposición |
II. Componentes centrales de la prensa de placa ultra de espesor

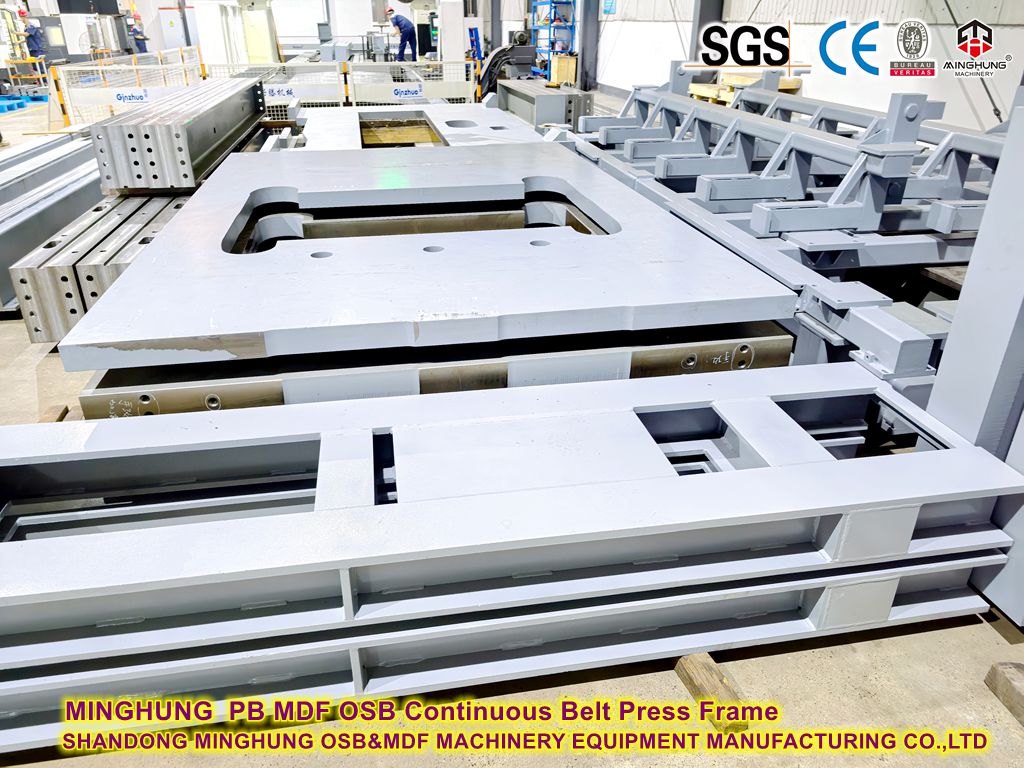

1. Estructura de marco reforzado
Marco soldado de caja: rigidez de flexión ≥5 × 10⁶ n · m/rad (vs. 3 × 10⁶ para prensas estándar)
Prasado de columna: sistema de tensaje sincrónico hidráulico (error de precarga <± 1%)
2. Platos de calefacción de alta presión
Parámetro | Diseño especializado | Prensa estándar |
Número de zonas | 60–80 zonas (a lo largo) | 30–50 zonas |
Max. presión de trabajo | 70 MPa (zona de entrada) | ≤50 MPa (entrada) |
Uniformidad de temperatura | ± 1.5 ° C (aceite de microcanal + control PID) | ± 3 ° C |
3. Cinturas de acero anti-deflexión
Cinturas de aleación reforzadas: espesor de 12–15 mm (vs. 8–10 mm estándar), pre-tensión 8 kN/cm
Tratamiento de superficie: textura láser + recubrimiento de carburo de tungsteno (dureza HV1200)
4. Control inteligente de espesor
Profilador de densidad de rayos gamma: escaneos de densidad transversal cada 2 segundos
Servo Hidráulico Bucle cerrado: ajusta dinámicamente la presión zonal en función de los datos de densidad
Iii. Especificaciones clave
Parámetro | Especificación | Notas |
Ancho de trabajo | 2.5–4.8 m | 4.8m de ancho permite cortar paralelo |
Max. espesor apremiante | 120 mm | Requiere un sistema de formación engrosado |
Capacidad de diseño | Tablero de 40 mm: 150 m³/día | Capacidad ↓ como grosor ↑ |
Tablero de 100 mm: 50 m³/día |
Fuerza de cierre | 120,000–180,000 kN | 50%+ más alto que las prensas estándar |
Potencia de calefacción | 25–35 MW | Caudal de aceite ≥3,000 m³/h |
IV. Tecnología de perfil de presión personalizada
Desafíos del núcleo: control insuficiente del gradiente de curado y densidad de densidad: resuelto a través del perfil de presión personalizado:
1. Principio de diseño de perfil
Presión de entrada ultra alta- > Alivio de presión de sección media- > Presurización secundaria- > Reducción de presión paso a paso
2. Perfil de presión de cuatro etapas
Escenario | Presión | Función | Tecnología |
Compresión | 50–70 MPA | Superar la elasticidad de la estera | Servo hidráulica de alto flujo (respuesta <0.1s) |
(0–15%) |
Alivio de la presión | 15-20 MPA | Liberar tensiones internas | Válvulas proporcionales (± 0.3 MPa de gradiente) |
(15–40%) |
Curación | 30–40 MPA | Curado de núcleo profundo | Ajuste dinámico de retroalimentación de rayos gamma |
(40–75%) |
Estabilización | 5–8 MPa | Eliminar Springback | Reducción paso a paso de 2m zonas |
(75–100%) |
3. Tecnologías de apoyo
- Monitoreo de cura de resina:
- Las termopares incrustadas monitorean la temperatura del núcleo (precisión de ± 1 ° C)
- Dispara la presurización secundaria en la temperatura de cura óptima de PMDI (160 ° C)
- Synergy de humedad del tapete:
- humedad superficial: 8–10%, núcleo: 11–13%
- Los sensores de microondas ajustan la aplicación de resina en tiempo real
V. Integración especial de procesos
1. Formando actualizaciones del sistema
Cabeza de formación de triple canal:
Superficie: partículas finas (<1 mm)
Núcleo: copos grandes (3–5 mm)
Capa de transición: partículas de gradiente
Velocidad de formación: ≤0.8 m/s (vs. 1.5 m/s para tableros estándar)
2. Optimización de postprocesamiento
Enfriamiento escenificado:
Etapa 1: enfriamiento de aire de alta presión (previene la deformación de la superficie)
Etapa 2: enfriamiento lento bajo (velocidad de enfriamiento del núcleo ≤0.5 ° C/min)
Lijado de doble cara:
Subsidio de lijado 3–5 mm (vs. 1–2 mm estándar)
marco de enfriamiento
máquina de lijado
Fundada en 1983, Shandong MINGHUNG OSB & MDF Machinery Equipment Manufacturing Co., Ltd., Se especializa en soluciones de prensa continuas durante más de 40 años.
MINGHUNG es una empresa líder en la industria de la máquina de hacer OSB y MDF. Con unfocus fuerte en la producción de maquinaria de alta calidad, nos especializamos en la fabricación de la línea de producción completa de placa de fibra de densidad media (MDF), tablero de fibra de alta densidad (HDF), placa de partículas (PB), tablero de hilos orientado (OSB) y venerable tablero de partículas súper fuerte (LSB).
¡Contáctenos para una cotización gratuita hoy!
Nuestros contactos:
Whatsapp: +86 18769900191 +86 15589105786 +86 18954906501
Correo electrónico: minghungmachinery@gmail.com
