V. Núcleo de proceso de presión continuo

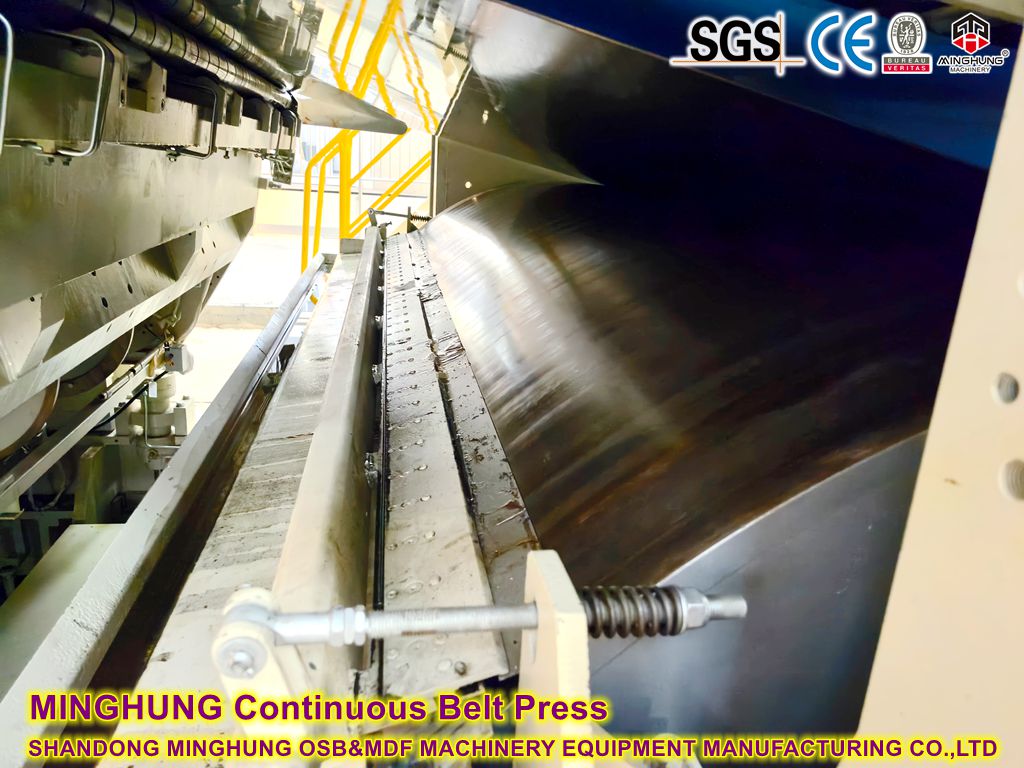

1. Transporte dinámico de cinta de acero
Dos cinturones de acero resistentes al calor (de 1,5-2 mm de espesor) se mueven sincrónicamente a 0.5-2.5m/min.
Tableros delgados (0.5-3 mm): prensado de alta velocidad (≥1.8m/min)
Tableros gruesos (50-80 mm): penetración profunda de baja velocidad (≤0.8m/min)
2. Control de temperatura zonal
12-24 zonas térmicas independientes (150-250 ℃ ajustables):
Zona de Infeed: calentamiento rápido (200-250 ℃) para la activación adhesiva
Zona media: curado constante (180-200 ℃)
Zona de salida: enfriamiento graduado (150-170 ℃) para suprimir el retroceso de los primavera
3. Matriota de perfil de presión
Tableros delgados: ciclo corto de alta presión (pico ≥5MPa, duración de 10-30)
Tableros gruesos: rampa de presión paso a paso (0 → 2MPA Precaliente → 4MPA Penetración del núcleo → 5MPA Compactación de superficie)
Ⅵ. Tecnologías clave del sistema servohidráulico
1. Coordinación de múltiples cilindros
200-400 cilindros hidráulicos independientes (orificio de 80-120 mm), cada uno equipado con:
Válvula de servo de alta frecuencia (tiempo de respuesta ≤10 ms)
Sensor de desplazamiento de precisión (resolución de 0.001 mm)
Transductor de presión (± 0.05Bar Error)
2. Control de circuito cerrado en tiempo real
Retroalimentación de doble posición de presión:
Tableros delgados: control de prioridad de posición (± 0.05 mm de tolerancia)
Tableros gruesos: prioridad de balance de presión (variación entre zonas ＜ 0.3bar)
Ajuste de carrera de cilindro dinámico cada 50 ms para compensar la deformación térmica/elástica
3. Optimización de eficiencia energética
Ahorro de energía 40% frente a bombas convencionales a través de bombas de servo de frecuencia variable
Consumo de energía para tableros de 80 mm: ≤85kWh/m³
Ⅶ. Implementación de rango de espesor de 0-80 mm
Rango de grosor | Desafío técnico | Solución |
0.5-3 mm | Aplastamiento de la superficie, variación de densidad ＞ 8% | Control de posición a nivel de micras + sobretensión de temperatura de la superficie (230 ℃ → 5s) |
8-30 mm | Curado de núcleo incompleto | Penetración de temperatura media (180 ℃ ≥90s) + Compensación de retención de presión |
50-80 mm | Penetración de calor insuficiente | Presurización graduada (0-30min: 2MPA → 30-40min: 4MPA) |
