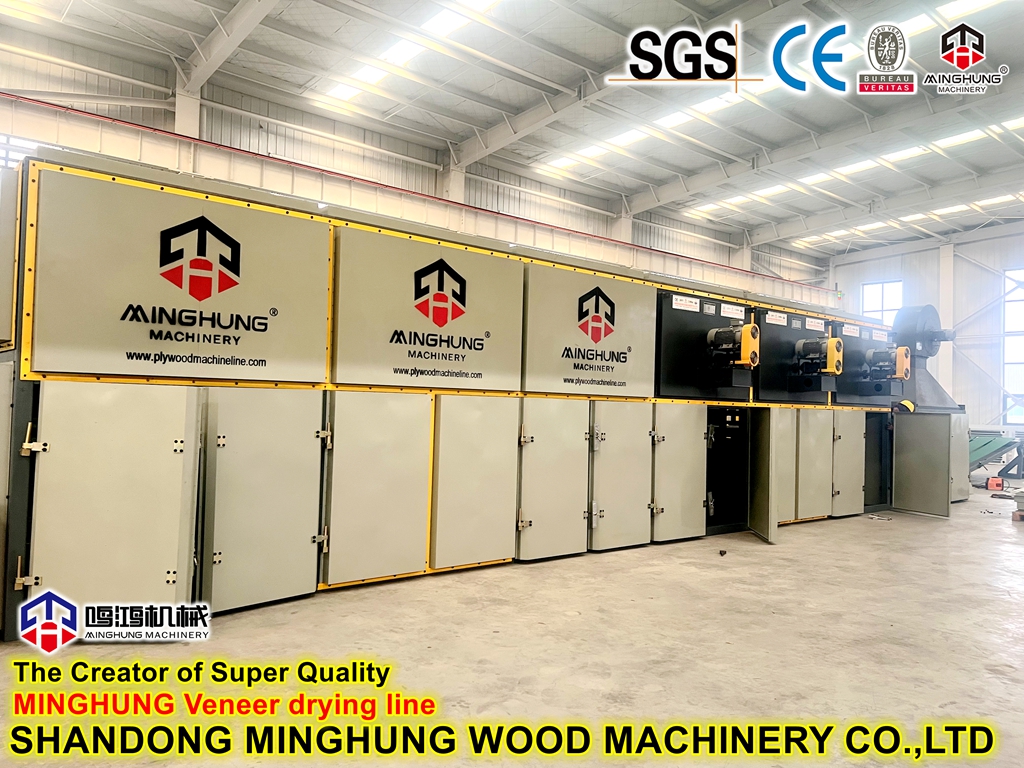

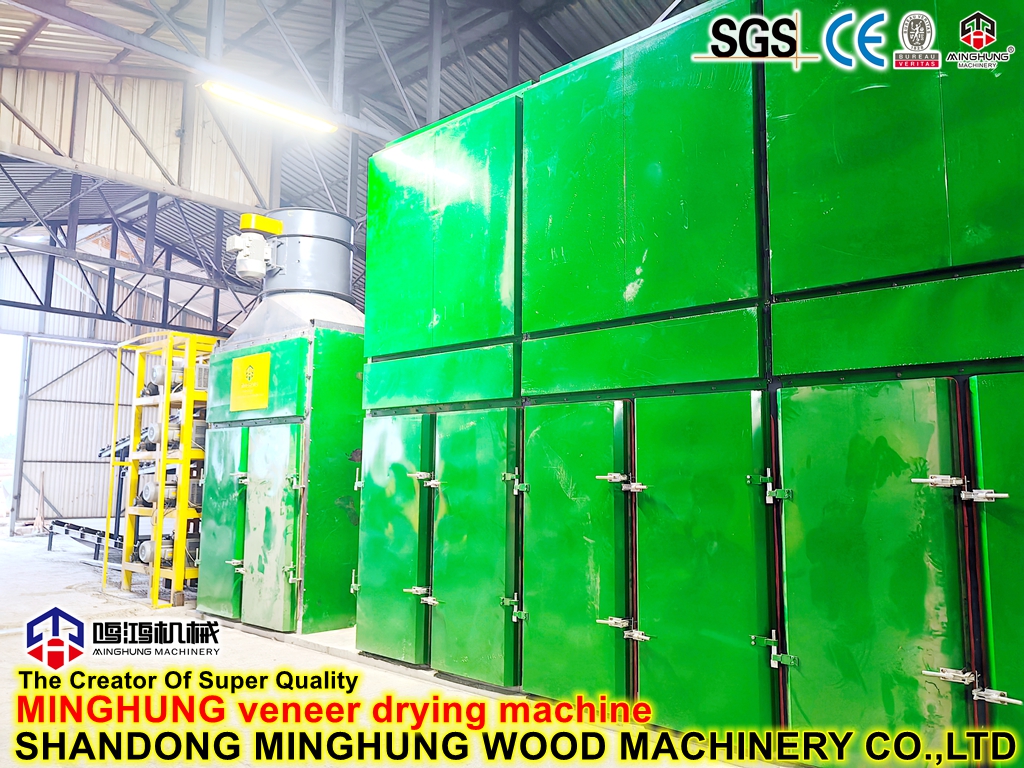

El núcleo del sistema consiste en utilizar vapor saturado generado por una caldera para calentar el aire dentro de la cámara de secado a través de un eficiente intercambiador de calor (radiador). Impulsado por ventiladores centrífugos de alta presión, un flujo uniforme y estable de aire caliente circula horizontal o verticalmente. Este aire caliente penetra la madera contrachapada apilada, eliminando eficientemente la humedad mediante transferencia de calor por convección. Luego, un sistema de deshumidificación expulsa continuamente el aire húmedo mientras se introduce aire fresco y seco. Esto crea un ambiente de secado constante y controlable dentro de la cámara, lo que garantiza que la madera contrachapada se seque uniformemente desde adentro hacia afuera, evitando efectivamente deformaciones, grietas y moho.

1. Estructura principal

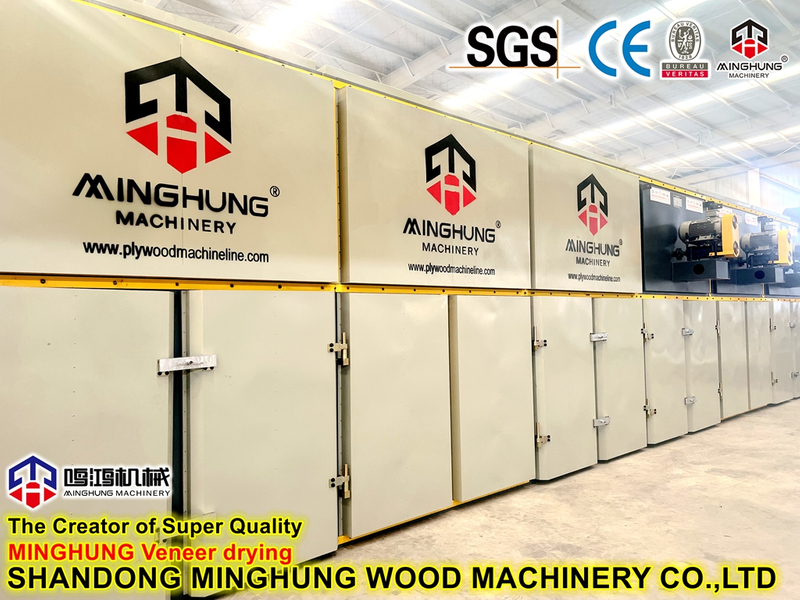

Cámara de secado: Una cámara o túnel grande y bien sellado con aislamiento interno (por ejemplo, lana de roca) para evitar la pérdida de calor y mejorar la eficiencia energética.

Puerta principal: Una puerta resistente y sellada para cargar y descargar la madera contrachapada.

2. Sistema de calefacción:

Tubería de Vapor: Incluye tuberías principales de vapor, válvulas de control, trampas de vapor, etc.

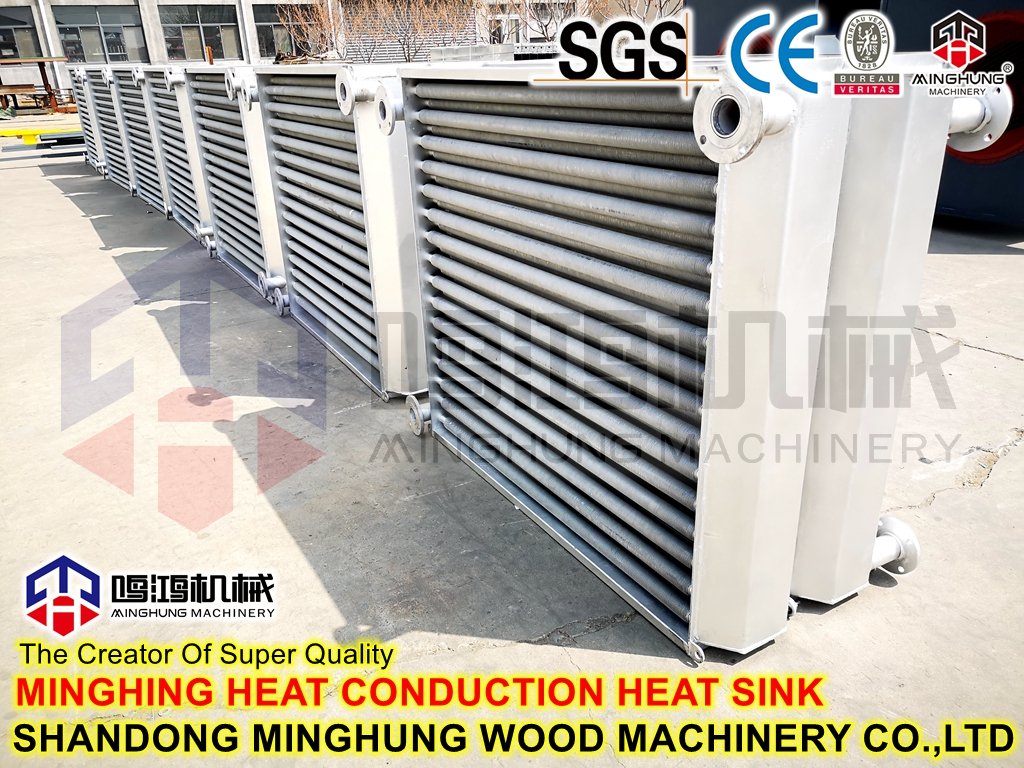

Radiadores (intercambiadores de calor de tubos con aletas): los componentes de calentamiento centrales, generalmente instalados en las paredes superior, inferior o lateral de la cámara de secado.

3. Sistema de ventilación:

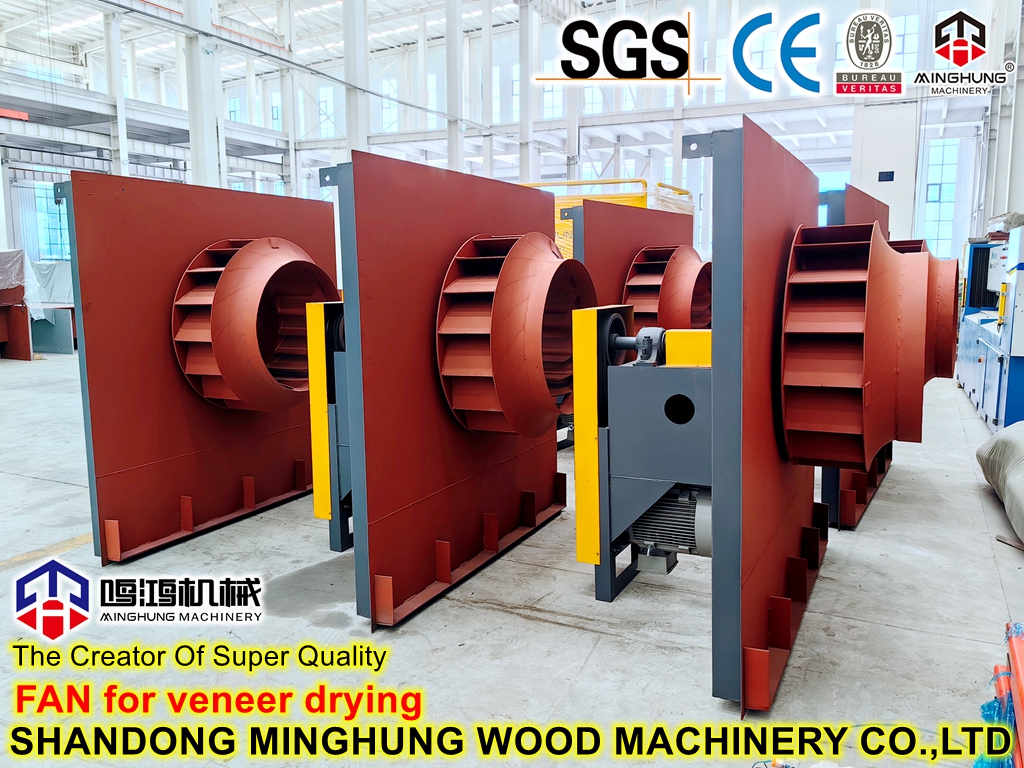

Ventiladores de circulación: generalmente ventiladores axiales o centrífugos que proporcionan un fuerte flujo de aire para garantizar una distribución uniforme del calor y la humedad.

Conductos de aire/deflectores: Los conductos y deflectores diseñados científicamente guían el aire caliente para que fluya de manera óptima a través de las pilas de madera contrachapada.

4. Sistema de escape de humedad:

Ventilaciones de escape / Compuertas: Su apertura se puede ajustar de forma automática o manual.

Extractores: Se utilizan para forzar la expulsión del aire caliente húmedo.

5. Sistema de control:

PLC (controlador lógico programable) y pantalla táctil: el cerebro y la interfaz de operación.

Sensores de temperatura y humedad: monitoree los parámetros ambientales dentro de la cámara en tiempo real.

Actuadores: Como válvulas eléctricas de vapor, actuadores de compuertas de escape, etc., que actúan según comandos del PLC.

6. Sistema de carga:

Carros de secado/rejillas de secado: se utilizan para apilar las chapas/madera contrachapada en pilas, que luego se empujan hacia la cámara de secado en carros.

7.  piezas de la máquina

  Alta eficiencia y ahorro de energía: el vapor es una fuente de calor de costo relativamente bajo. Combinado con un intercambio de calor eficiente y un aislamiento superior, el consumo total de energía es mucho menor que el de los métodos tradicionales de calefacción eléctrica o de gasóleo.

  Ambientalmente limpio: el uso de vapor como medio térmico no produce gases de combustión ni emisiones nocivas durante el funcionamiento, cumpliendo con estrictos estándares ambientales.

  Calidad de secado excepcional: la circulación uniforme del aire garantiza una evaporación sincrónica de la humedad tanto de la superficie como del centro de la madera contrachapada. Los tableros secos exhiben una gran planitud, baja tensión interna y se evita eficazmente que se deformen y agrieten, lo que mejora significativamente el rendimiento del producto.

  Alta automatización: cuenta con inicio/parada con un solo botón y control de proceso completamente automático, lo que reduce la dependencia de la experiencia del operador y garantiza la repetibilidad y consistencia del proceso de secado.

  Amplia Aplicabilidad: Se puede personalizar en diferentes tamaños y capacidades según las necesidades del cliente. Adecuado para secar madera contrachapada de diversas especies de madera como álamo, pino, eucalipto y maderas duras mixtas.

Este equipo se utiliza ampliamente en plantas de fabricación de madera contrachapada, empresas de la industria maderera y fábricas de procesamiento de madera grandes, medianas y pequeñas. Es una pieza clave del equipo para producir plantillas de construcción de alta calidad, madera contrachapada para muebles, paneles decorativos y otros productos relacionados.
