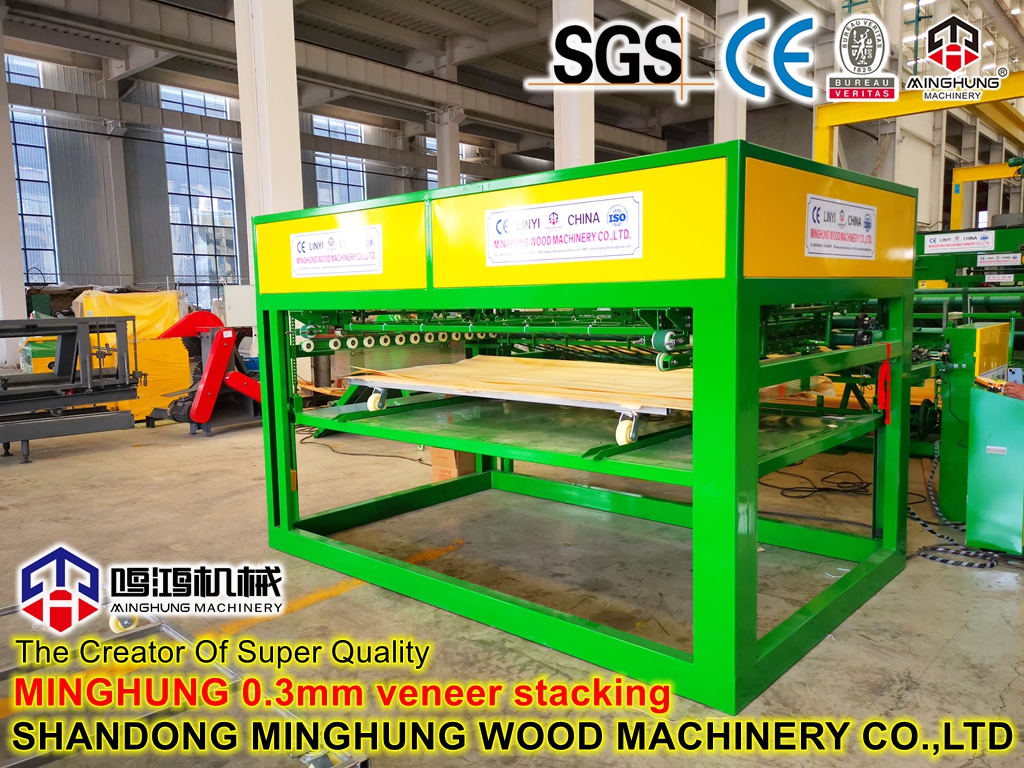

Apilador de succión al vacío para ultrafina madera contrachapada
Componentes principales
Componente | Función principal y descripción |

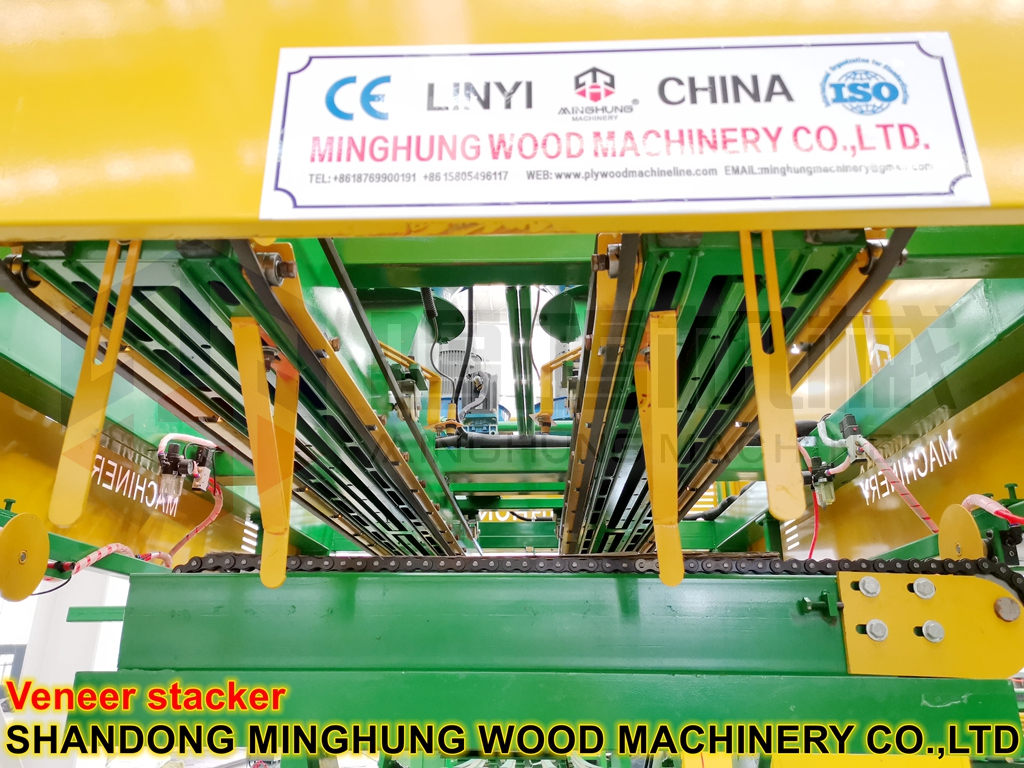

Sección de transporte | Compuesto por un bastidor transportador, rodillos impulsores y una cinta transportadora especial. La correa normalmente tiene orificios pasantes para permitir que la fuerza de succión del vacío actúe sobre el revestimiento a través de la superficie de la correa. |

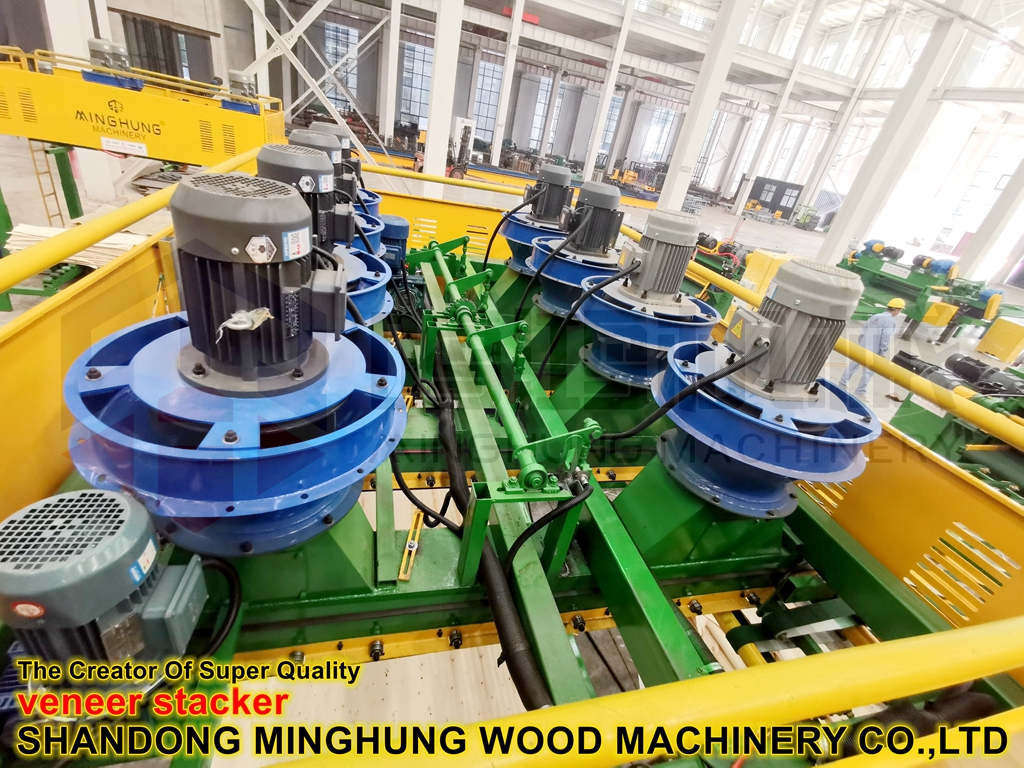

Sistema de succión al vacío | Este es el núcleo del equipo, incluido un ventilador (o bomba de vacío), una cámara de succión (plenum), tuberías, etc. El funcionamiento del ventilador crea una zona de presión negativa estable dentro de la cámara de succión. |
Marco de la máquina | Estructura de alta resistencia soldada a partir de perfiles y placas de acero, que se utiliza para soportar e instalar todos los demás componentes, garantizando la estabilidad operativa del equipo. |
Sistema neumático | Compuesto por cilindros, unidades de tratamiento de fuente de aire (FRL), válvulas solenoides, etc. Proporciona energía a mecanismos como el dispositivo de descarga y dispositivos de alineación, realizando acciones como empujar, tirar y sujetar. |
Mesa elevadora | Por lo general, se trata de una mesa elevadora hidráulica de tipo tijera o accionada por motor, que se utiliza para soportar la pila de chapas en continuo crecimiento. Desciende automáticamente a medida que aumenta la altura de la pila para mantener una altura de recepción constante. |
Sistema de control eléctrico | Centrado en un PLC (Controlador Lógico Programable), combinado con una pantalla táctil (HMI), inversores, sensores, etc., para lograr funciones automatizadas de control, parametrización, monitoreo de estado y alarma de falla del equipo. |
Proceso de trabajo
1. Alimentación de chapas ultrafinas: Las chapas ultrafinas (0,2-1,5 mm) se transportan desde las máquinas peladoras o secadoras aguas arriba hasta la alimentación del apilador. Los rodillos de presión anti-curvado aseguran una entrada plana.
2. Succión de micropresión: el ventilador de frecuencia variable se inicia y se ajusta automáticamente al modo de micropresión (-8 mbar a -12 mbar) según el espesor de la chapa. Las ventosas de alta densidad agarran uniformemente la carilla, evitando la rotura por tensión local.
3. Transporte fluido: La chapa se transporta suavemente sobre la cinta de succión flexible a velocidades de hasta 120 m/min. El diseño liviano minimiza el impacto de arranque y parada.
4. Posicionamiento inteligente: los sensores fotoeléctricos detectan la posición de la chapa en tiempo real. El sistema de control calcula el momento de liberación óptimo basándose en parámetros preestablecidos. Para carillas finas, el sistema corrige automáticamente la zona de liberación según el espesor y la velocidad.
5. Liberación suave: El brazo impulsor servoaccionado libera la chapa con una acción suave. El error de colocación es de ±1 mm y el revestimiento cae suavemente sobre la plataforma elevadora de apilamiento.

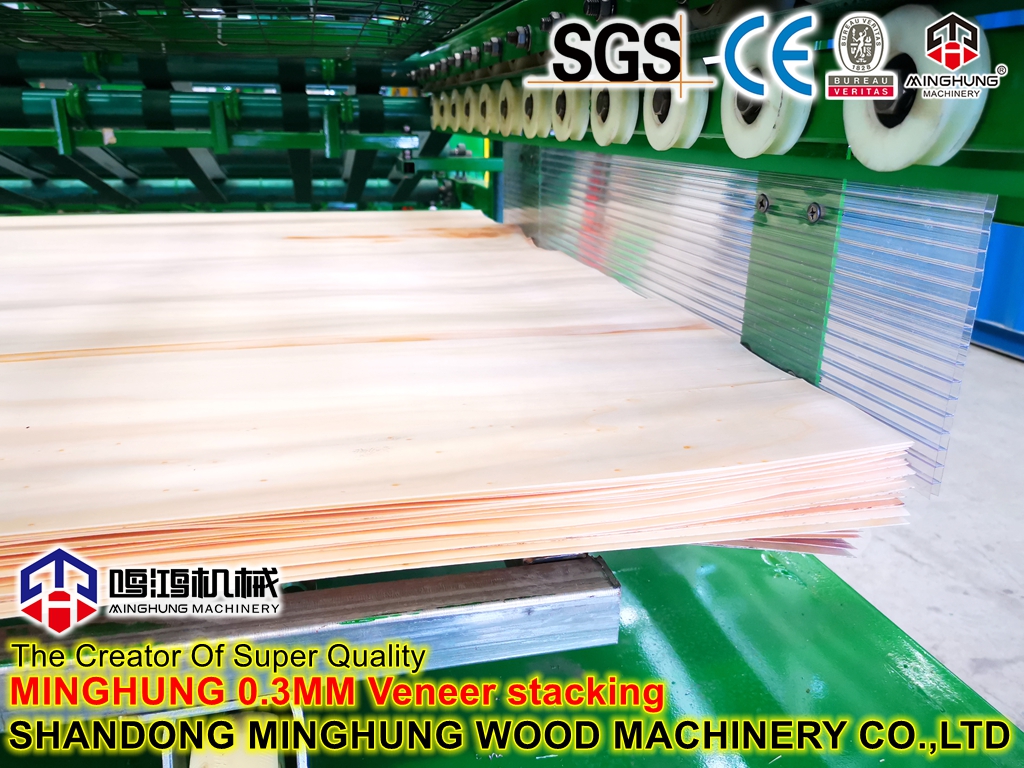

6. Apilamiento preciso: La plataforma de apilamiento desciende automáticamente un espesor de chapa (precisión de 0,1 mm), manteniendo una altura superior de la pila constante y evitando que las chapas delgadas se desvíen y desalineen.
7. Salida de la pila completa: al alcanzar la altura de la pila preestablecida, la plataforma entrega la pila completa de chapas ultrafinas para retirarlas con una carretilla elevadora o transferirlas mediante un transportador.
Especificaciones principales
Apilador de chapa de 4 pies |
|
modelo | MH-VS127A |
modo de elevación | elevador hidráulico * 3kw * 1 juego |
motor del ventilador | 5,5 kw*2 piezas |
motor de conducción | 3kw*2 piezas |
motor de prensa de chapa | 2,2 kW*1 Uds. |
transportador de chapa de desecho | 2,2 kW*1 Uds. |
poder total | 25kw |
tamaño de la chapa | 900-1300*600-1300 mm |
espesor | <3,6 mm |
peso total | 2,5t |
tamaño | 5500*2000*2750mm |
|
|

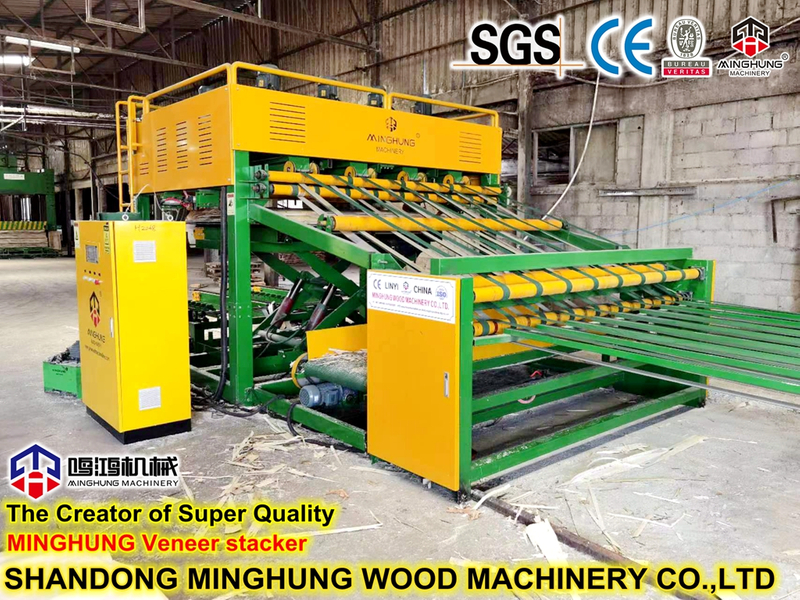

apilador de chapa de 8 pies |
|
modelo | MH-VS2600A |
modo de elevación | elevador hidráulico *3kw*1set |
motor del ventilador | 5,5 kw*4 piezas |
motor de conducción | 3kw*2 piezas |
motor de prensa de chapa | 2,2 kW*1 Uds. |
transportador de chapa de desecho | 2,2 kW*1 Uds. |
poder total | 35kw |
tamaño de la chapa | 2300-2600*600-1400 mm |
espesor | <3,6 mm |
peso total | 5 toneladas |
tamaño | 6500*3200*2750mm |
Principales ventajas
1. Diseñado para carillas ultrafinas: diseñado específicamente para las características físicas de las carillas ultrafinas de 0,2 a 1,5 mm, resolviendo fundamentalmente los puntos débiles de la industria, como la fragilidad, el rizado y la succión difícil.
2. Tecnología de succión de micropresión: el control de vacío de micropresión por zonas con fuerza de succión ajustable con precisión evita la rotura de carillas ultrafinas causada por la succión excesiva común en los apiladores tradicionales.
3. Sistema de transporte flexible: la correa de succión liviana y el mecanismo de empuje servoaccionado minimizan el impacto de arranque, parada y liberación, asegurando que las carillas delgadas permanezcan intactas y sin daños.
4. Liberación adaptable a la velocidad: corrige automáticamente el tiempo y la zona de liberación según el espesor de la chapa y la velocidad de transporte, lo que garantiza una colocación precisa para diferentes especificaciones de chapa delgada.
5. Diseño antiestático: Las cintas transportadoras y las plataformas de apilamiento utilizan materiales antiestáticos para evitar que las chapas ultrafinas se peguen debido a la electricidad estática, manteniendo el apilamiento ordenado.
6. Eficiencia energética y alta velocidad: los ventiladores de frecuencia variable proporcionan energía según demanda, lo que ahorra más del 30 % de energía en comparación con los modelos tradicionales y, al mismo tiempo, mantiene la capacidad de apilamiento de alta velocidad de 120 m/min.
7. Limpieza de apilamiento líder en la industria: los sensores de alta precisión combinados con el servocontrol logran un error de colocación dentro de ±1 mm, con bordes de apilamiento tan limpios como si estuvieran cortados con un cuchillo.
8. Operación inteligente: El PLC cuenta con una biblioteca de parámetros incorporada para carillas ultrafinas, lo que permite recuperar con un solo toque los parámetros de apilamiento optimizados para diferentes espesores sin ajustes manuales repetidos.
