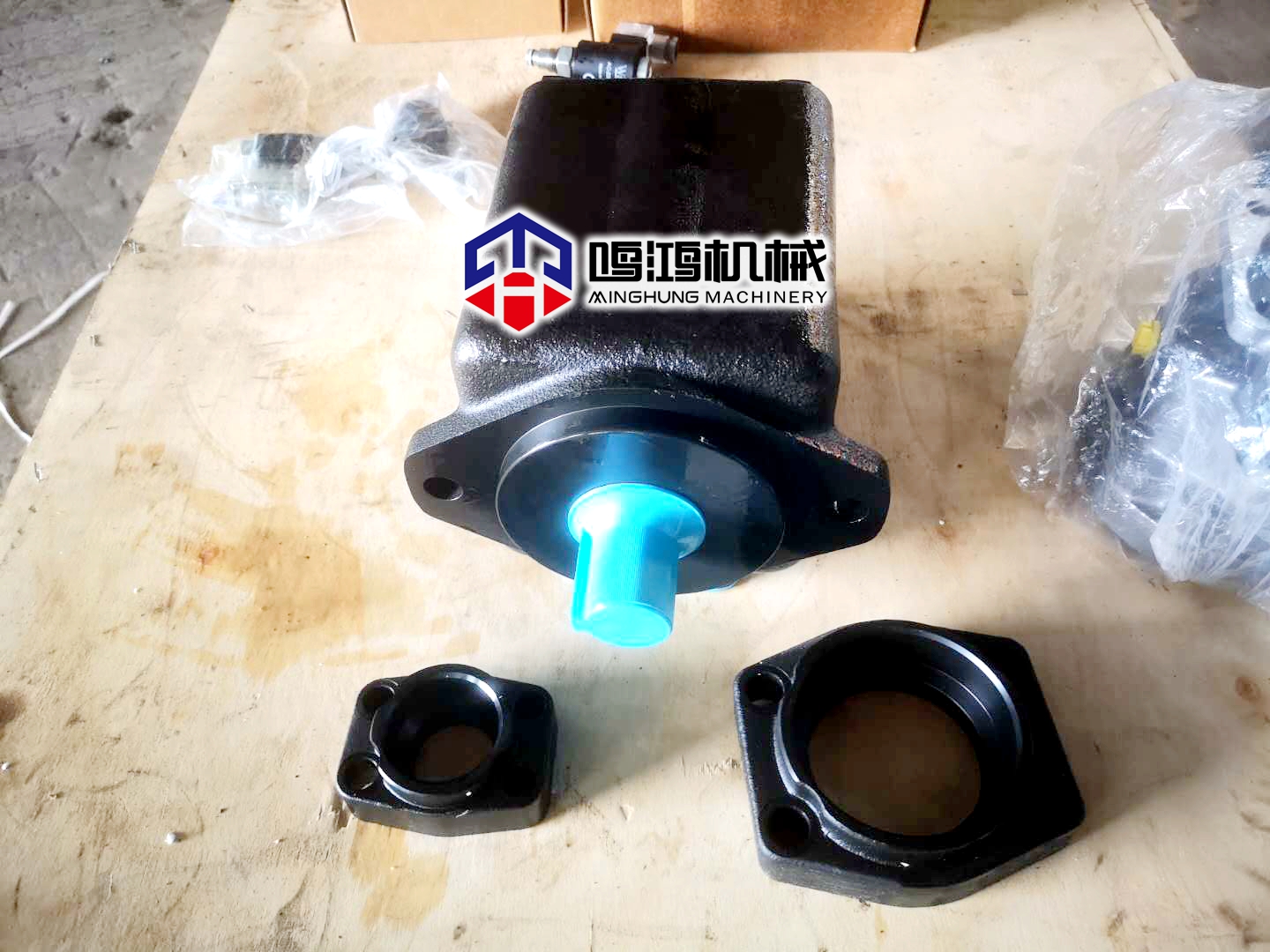

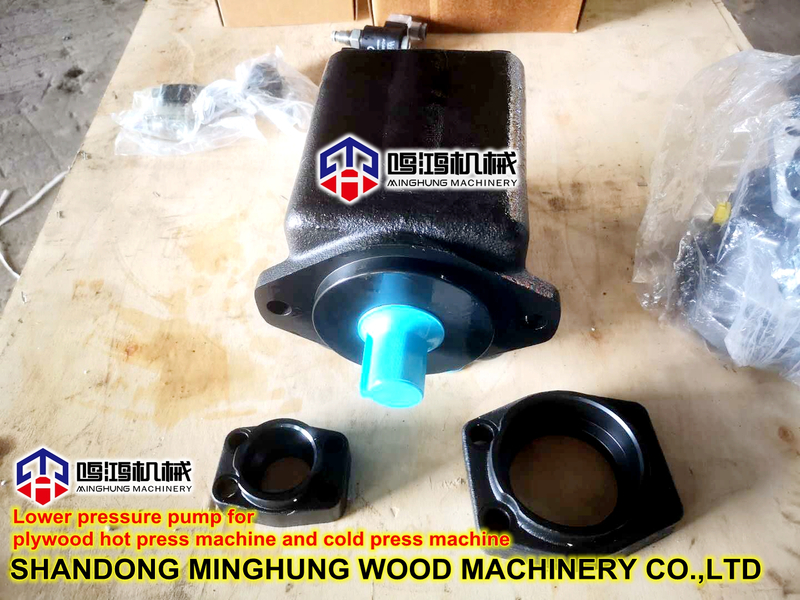

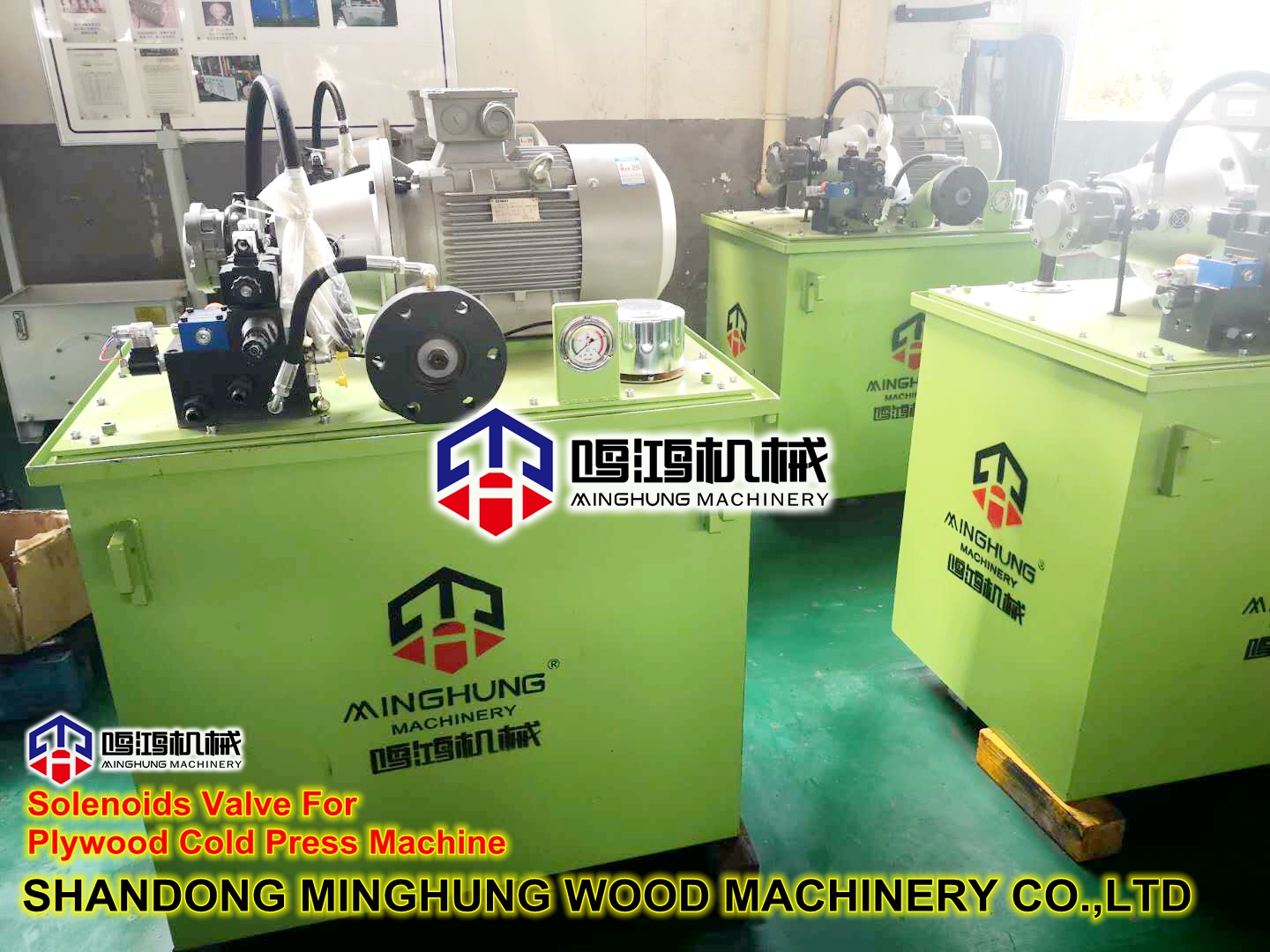

Bomba de baja presión para estación hidráulica de máquina de madera contrachapada
El principio de funcionamiento de la bomba de paletas de acción simple y la bomba de paletas de acción doble
Bomba de émbolo, bomba hidráulica, válvula proporcional
Bomba hidráulica
Bombas cuantitativas: bombas de paletas, bombas de pistones radiales, bombas de engranajes.Bomba variable: bomba de paletas, bomba de pistones axiales, bomba de control proporcional-bomba múltiple-bomba manual-bomba antideflagrante Atex
Cilindro servo cilindro hidráulico, cilindro estándar cilindro hidráulico cilindro a prueba de explosiones cilindro de acero inoxidable
Válvula convencional y válvula modular, válvula de alivio, válvula piloto, válvula solenoide de dos etapas, válvula de seguridad, control direccional de encendido/apagado, válvula direccional neumática, válvula direccional hidráulica
1. Principio de funcionamiento de la bomba de paletas de efecto simple
La bomba se compone de rotor 1, estator 2, paletas 3, placa de distribución de aceite y tapa final.La superficie interior del estator es un agujero cilíndrico.Hay una excentricidad entre el rotor y el estator.Las palas pueden deslizarse de forma flexible en las ranuras del rotor.Bajo la acción de la fuerza centrífuga cuando el rotor gira y el aceite a presión en la raíz de la pala, la parte superior de la pala está firmemente unida a la superficie interna del estator, por lo que dos palas adyacentes, la placa de distribución de aceite, el estator y el rotor formaron una cavidad de trabajo sellada.Cuando el rotor gira en sentido contrario a las agujas del reloj, las palas en el lado derecho de la figura se extienden hacia afuera y el volumen de la cámara de trabajo sellada aumenta gradualmente, creando un vacío, por lo que el aceite se succiona a través del puerto de succión de aceite 6 y la ventana superior del placa de distribución de aceite 5. Y en el lado izquierdo de la imagen.Las paletas se retraen hacia adentro, el volumen de la cavidad sellada se reduce gradualmente y el aceite en la cavidad sellada se presiona a través de otra ventana de la placa de distribución de aceite y el puerto de presión de aceite 1 y sale al sistema.Este tipo de bomba succiona y presuriza aceite una vez durante el proceso de una revolución del rotor, por lo que se denomina bomba de simple efecto.El rotor está sujeto a una fuerza desequilibrada hidráulica radial, por lo que también se denomina bomba desequilibrada y su carga de cojinete es relativamente grande.El desplazamiento de la bomba se puede cambiar cambiando la excentricidad entre el estator y el rotor, por lo que este tipo de bomba es una bomba variable.
2. Principio de funcionamiento de la bomba de paletas de doble efecto
Su principio de funcionamiento es similar al de una bomba de paletas de simple efecto.La diferencia es que la superficie del estator se compone de ocho partes de dos arcos de radio largo, dos arcos de radio corto y cuatro curvas de transición, y el estator y el rotor son concéntricos..En el caso de que el rotor gire en el sentido de las agujas del reloj en la figura, el volumen de la cámara de trabajo sellada aumenta gradualmente en las esquinas superior izquierda e inferior derecha, que es el área de succión de aceite, y disminuye gradualmente en las esquinas inferior izquierda y superior derecha, que es el área de presión de aceite;área de succión de aceite Hay una sección del área del sello de aceite entre el área de presión de aceite y las separa.El rotor de esta bomba gira una vez, cada cámara de trabajo sellada completa la succión y la presión del aceite dos veces, por lo que se denomina bomba de paletas de doble efecto.Las dos zonas de succión y las dos zonas de presión de la bomba son radialmente simétricas, y la presión hidráulica que actúa sobre el rotor está equilibrada radialmente, por lo que también se denomina bomba de paletas equilibrada.
El flujo instantáneo de la bomba de paletas de doble acción es pulsante, y la tasa de pulsación es pequeña cuando el número de paletas es un múltiplo de 4. Por esta razón, la cantidad de paletas de una bomba de paletas de doble acción es generalmente 12 o 16 .
