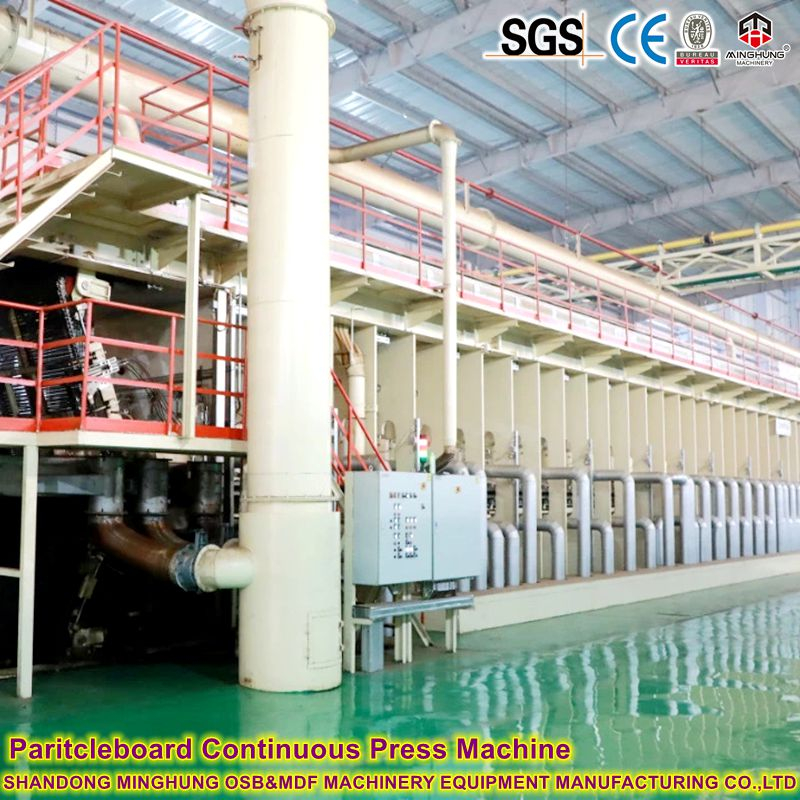

Prensa plana continua
Este es el equipo clave para la producción moderna de paneles a base de madera a gran escala. A diferencia de las prensas periódicas de apertura múltiple (que requieren carga por lotes, presionamiento y descarga), la prensa plana continua permite que el tapete ingrese continuamente en una zona larga y estrecha de presión caliente (la longitud de la prensa puede alcanzar docenas de metros). El tapete se somete a calentamiento, presionando y curado mientras se mueve, luego sale como una tabla formada.
1. Principio de trabajo
El núcleo de la prensa plana continua es presionar continuamente la losa a través de alta temperatura y alta presión. Su proceso de trabajo es el siguiente:
Alimentación : la losa después de pavimentar y formar se envía a la entrada de la prensa caliente a través de una cinta transportadora.
Precalentamiento y pre-prensación : antes de que la losa ingrese al área de presión principal, el adhesivo se suaviza mediante un dispositivo de precalentamiento y el aire se expulse de pre-presión.
Presionamiento principal : la losa entra en el área de prensado compuesta de múltiples capas de placas de presión en caliente, y se presiona continuamente a alta temperatura (generalmente 180-250 ℃) y alta presión (2-5 mPa) para solidificar el adhesivo y combinar bien las fibras.
Refrigeramiento y descarga de placa: la placa prensada se enfría y se forma en la sección de enfriamiento, y luego se corta en tamaños estándar.
2. Componentes principales y principio de funcionamiento

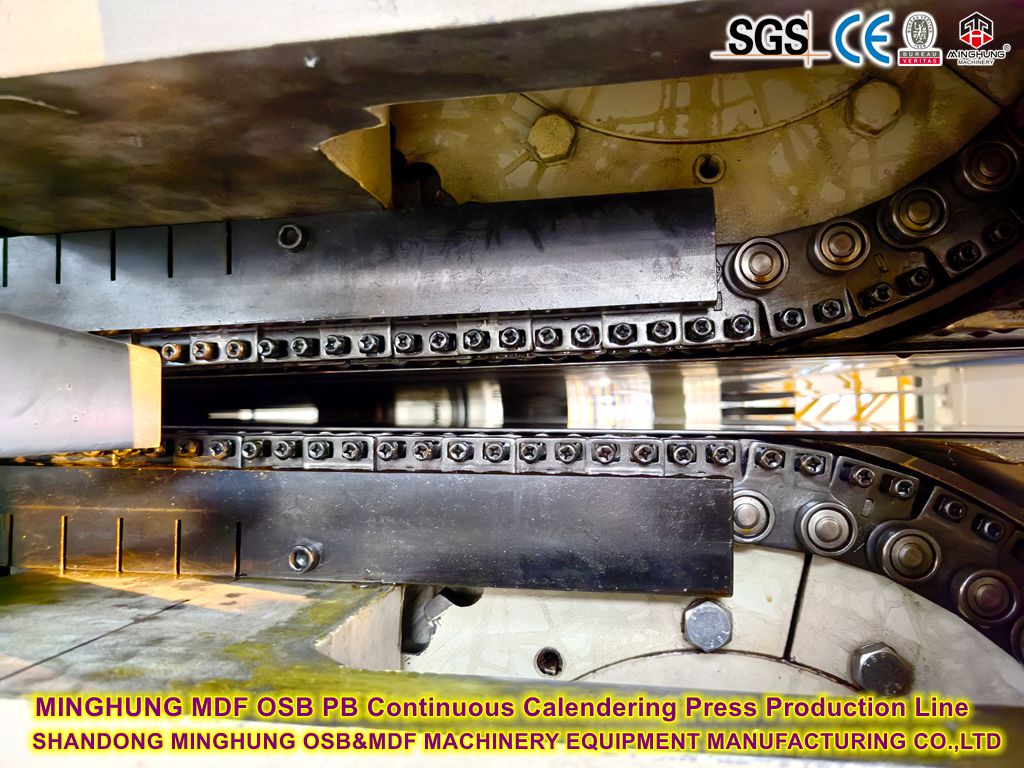

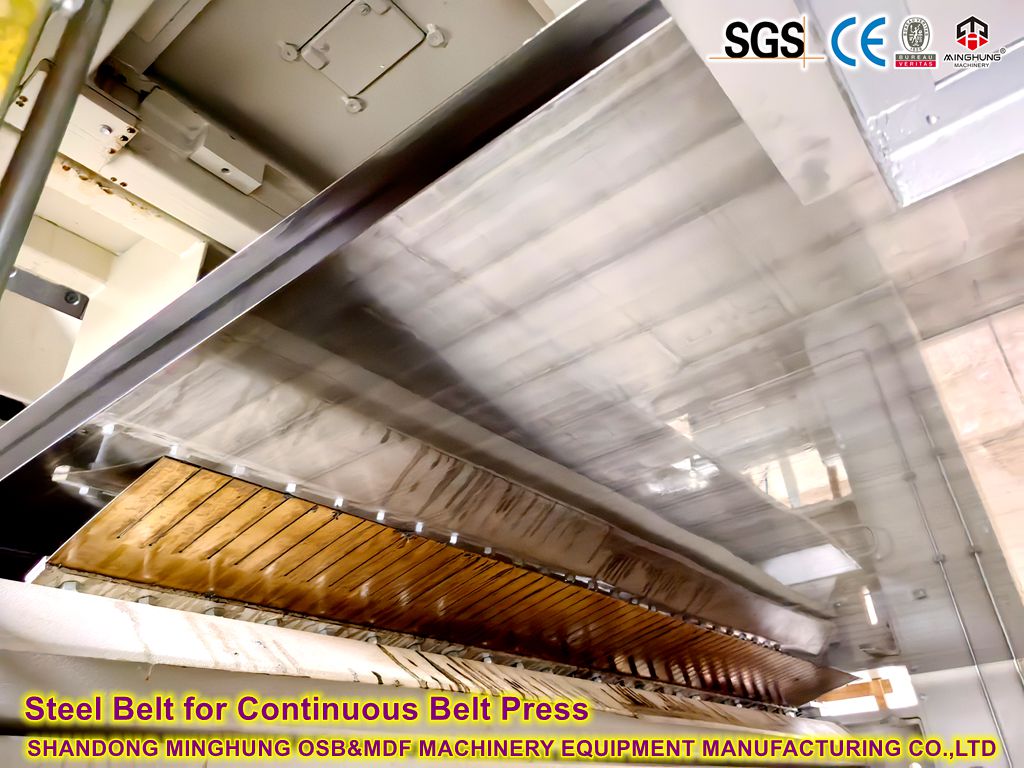

Sistema de correa de acero: la característica definitoria. Dos cintas de acero continuas largas, robustas y de alta resistencia (superior e inferior) forman las superficies de transmisión y transferencia de presión para la estera/panel.

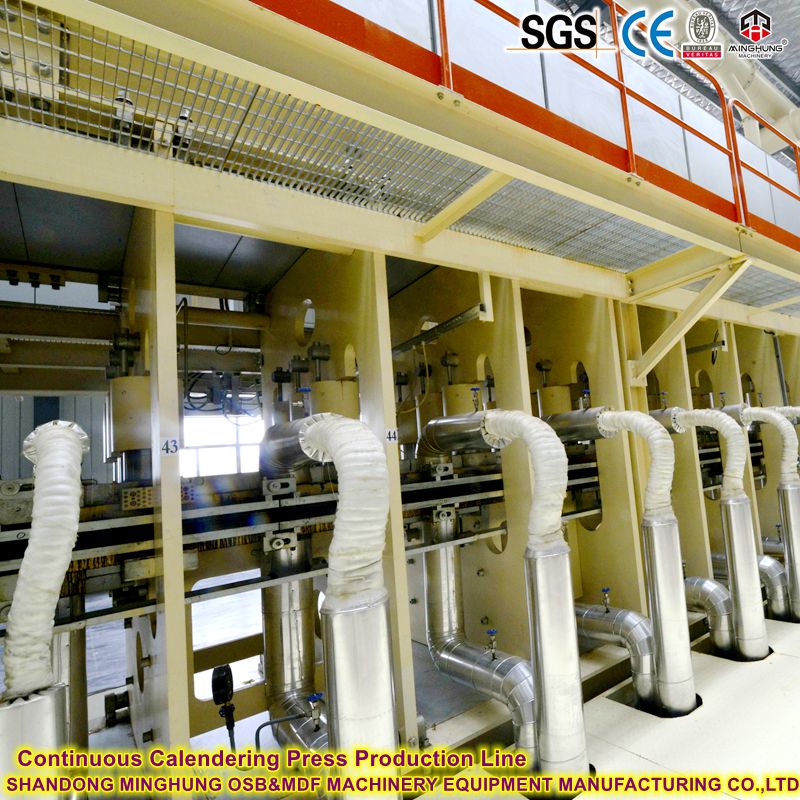

Sistema de platina con calefacción: colocadas dentro de las cintas de acero a lo largo de la longitud de la prensa hay platos calientes grandes (a menudo divididos en múltiples zonas de calentamiento). Estas platas contienen canales que circulan aceite o vapor caliente, transfiriendo calor a través de las correas a la colchoneta. Son la fuente de calor principal.

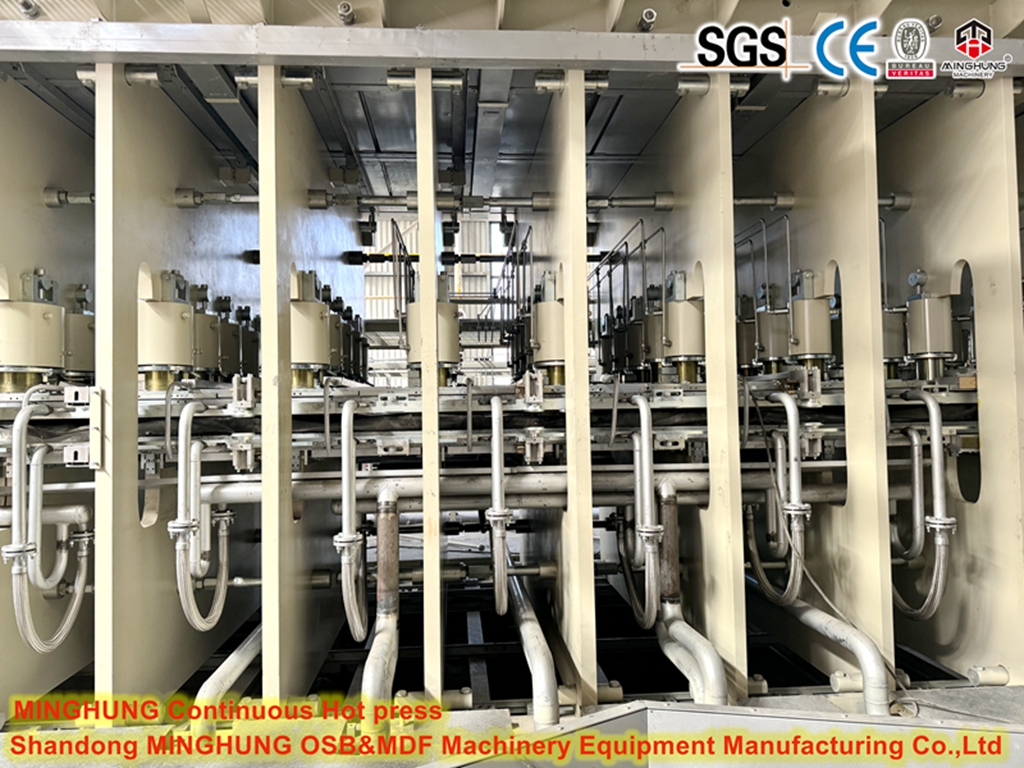

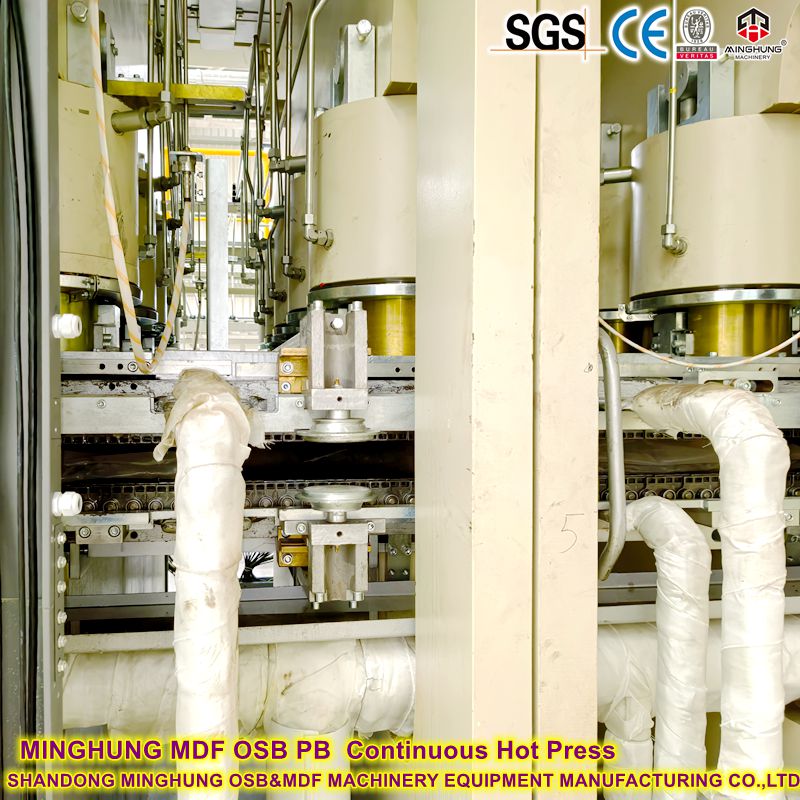

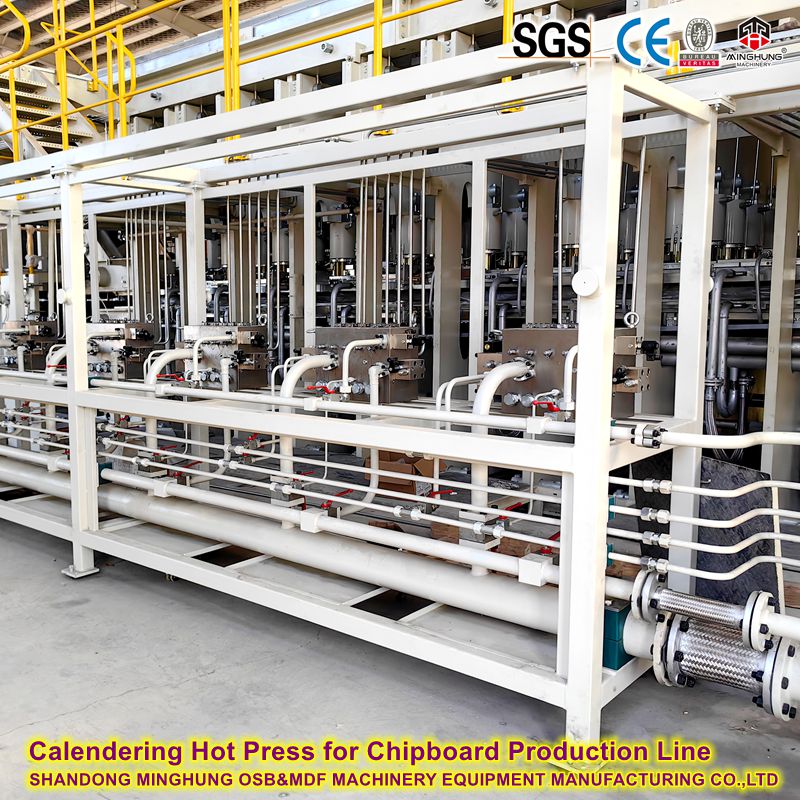

Sistema de cilindro hidráulico: genera la inmensa presión. Cientos o incluso miles de cilindros hidráulicos están densamente dispuestos a lo largo de la longitud y el ancho fuera de los platos. Sus varillas de pistón actúan a través de vigas de presión o marcos para aplicar la fuerza uniformemente a los platos, que lo transmiten a través de las correas de acero a la colchoneta.

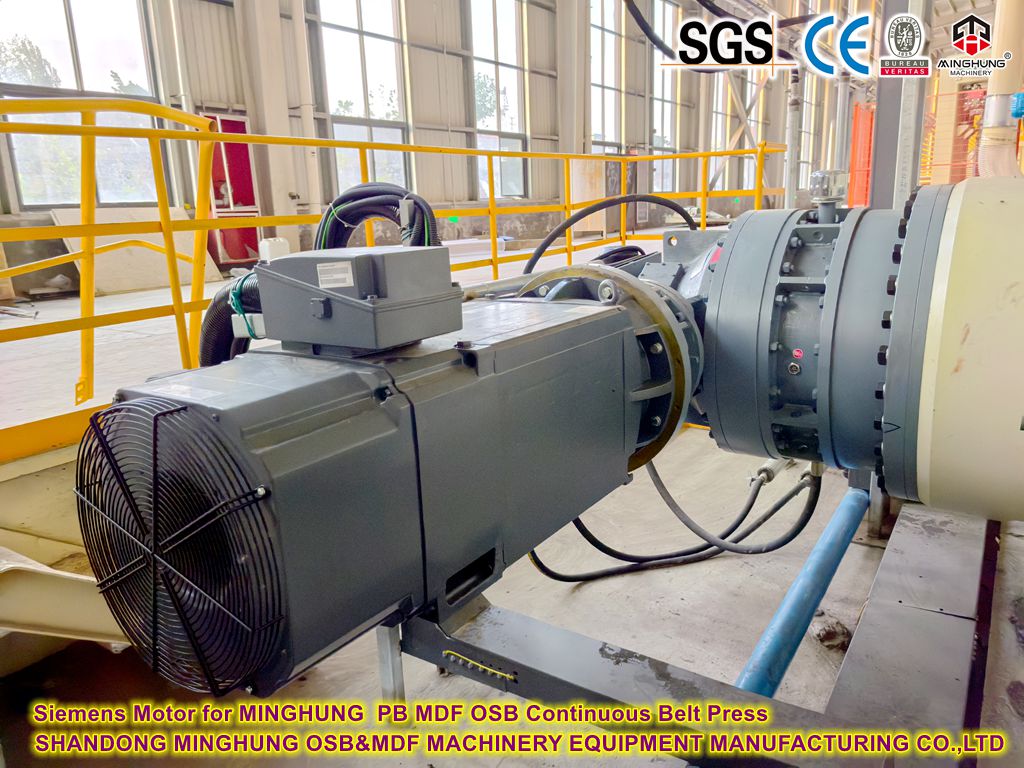

Sistema de accionamiento: los motores potentes de transmisión o rodillos que mueven sincrónicamente y constantemente ambas correas de acero, tirando de la colchoneta a través de toda la zona de presión caliente.
![]](//ilrorwxhoniilr5q-static.leadongcdn.com/cloud/mqBpjKlpRllSqjpnpmlol/MINGHUNG-OSB-PB-Continuous-Calendering-Press-Production-Line.jpg "MINGHUNG OSB PB Continuous Calendering Press Production Line")
Secciones de entrada/salida: mecanismos de alimentación precisos (p. Ej., Rollos de nivelación, rollos de medición) aseguran la entrada uniforme y continua de la estera. Mecanismos de descarga Retire el panel presionado en la salida.

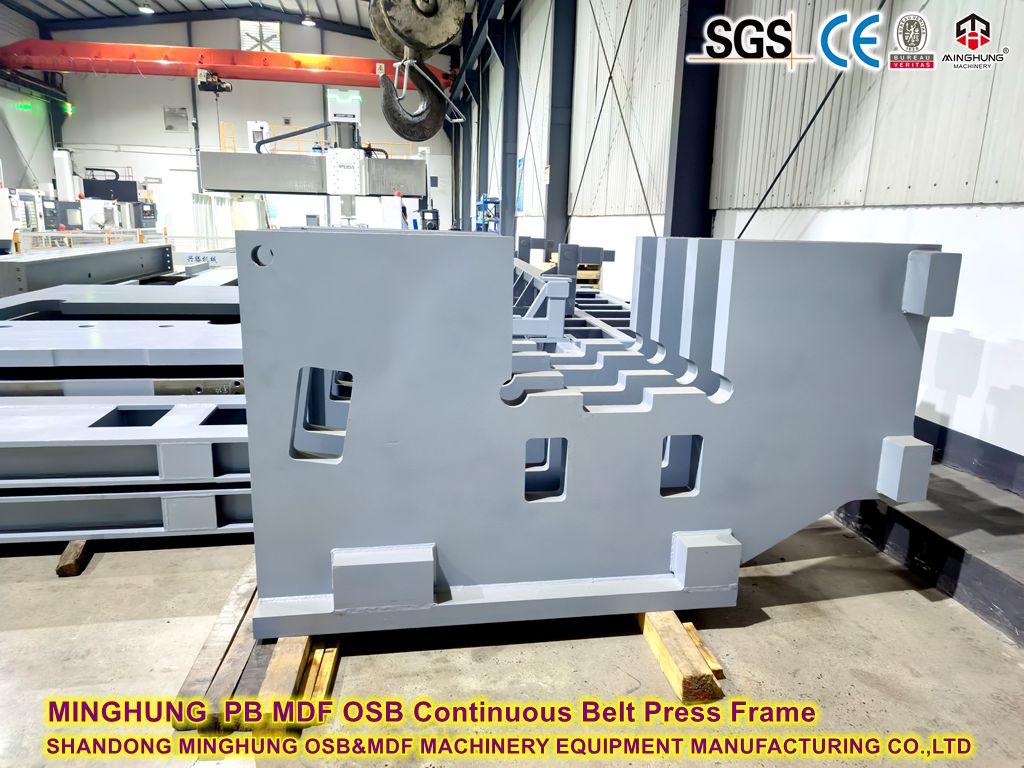

Marco: estructura de acero masiva y robusta diseñada para soportar enormes presiones y peso del equipo.

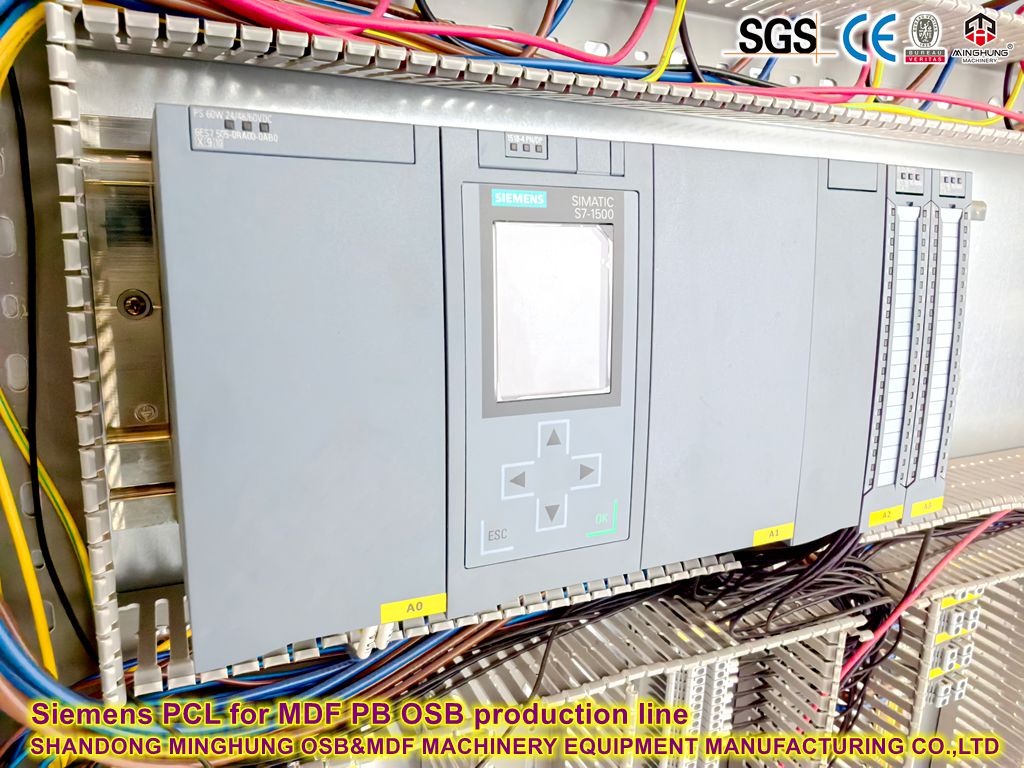

Sistema de control: sistema PLC altamente automatizado que integra el control de la presión, la temperatura, la velocidad de la correa, el grosor del panel y otros parámetros críticos.
3. Ventajas técnicas
Producción continua: en comparación con las prensas intermitentes (como las prensas calientes de múltiples capas), la eficiencia de producción mejora enormemente.
Calidad estable: la presión y la temperatura se distribuyen uniformemente, la densidad de la placa es altamente consistente, el estrés interno es pequeño y no es fácil de deformarse.
Ahorro de energía y protección ambiental : alta tasa de utilización de energía térmica, curado suficiente de adhesivos y liberación reducida de formaldehído.
Flexibilidad: la curva de presión se puede ajustar para adaptarse a la producción de tableros de diferentes espesores y densidades.
Ⅱ .30 m/min (metros por minuto)
Esto se refiere a la velocidad de la línea de producción, es decir, la velocidad de viaje lineal de la tabla MAT/formada dentro de la prensa.
1. Importancia de 'alta velocidad ': 30 m/min representa un nivel altamente avanzado en la industria. Las líneas de producción tempranas o estándar generalmente funcionan a 10-20 m/min. Lograr 30 m/min significa una eficiencia de producción excepcionalmente alta.
2. Cálculo de capacidad: Capacidad de producción real (m³/año o m²/año) depende de:
Velocidad de prensa (30 m/min)
Ancho de prensa efectivo: comúnmente 2.5 m, 3 m, 4 pies, 8 pies o más ancho (por ejemplo, 4.9 m). Ancho más amplio = área de tablero de paso único más grande.
Espesor del producto: las tablas más gruesas (p. Ej., 8 mm, 18 mm) requieren más larga 'longitud de la alfombra' (tiempo de curado) en la prensa. A la misma velocidad, el 'volumen ' que pasa por unir tiempo disminuye.
Tiempo de operación anual: contabilidad para el tiempo de inactividad planificado/no programado.
3. Requisitos para procesos y equipos: Lograr y mantener una operación estable a 30 m/min impone demandas extremadamente altas en toda la línea de producción:
(1) Estación de formación: debe formar esteras (partículas/fibras) a alta velocidad con uniformidad y estabilidad, sin interrupciones o inconsistencias. Tanto la formación de aire y la formación mecánica requieren alta precisión y estabilidad.
(2) Sistema previo a la presentación: debe precomprimir de manera eficiente la estera suelta a alta velocidad para darle suficiente fuerza para resistir el impacto y la tensión al ingresar a la prensa.
(3) Manejo y sincronización de MAT: el control preciso de sincronización es esencial para alimentar la estera a la entrada de prensa de alta velocidad sin superponerse o desgarrar.
(4) La prensa en sí:
Sistema de calentamiento: requiere una potente capacidad de calentamiento y una transferencia de calor rápido para garantizar que la capa del núcleo alcance la temperatura de curado dentro del tiempo de presión muy corto (debido a la alta velocidad). Típicamente usa aceite térmico o vapor térmico de alta temperatura.
Control de presión: necesita sistemas hidráulicos de alta precisión y alta respuesta para mantener perfiles de presión estables (control del medidor de espesor) a alta velocidad.
Cinturas de acero y accionamiento: las correas deben ser extremadamente planas y resistentes al desgaste. Los sistemas de accionamiento requieren un alto torque y un control de velocidad preciso para garantizar una operación estable de alta velocidad bajo calor y presión, sin deslizamiento o desviación.
Rigidez y estabilidad: todo el marco de la prensa necesita rigidez excepcional para resistir la vibración a alta velocidad, asegurando un grosor de placa uniforme.
(5) Sistema de resina: los adhesivos (típicamente ure-formaldehído o isocianato) deben tener propiedades de curación rápida para curar completamente dentro del tiempo de presión ultra corta permitido por la producción de alta velocidad.
(6) Calidad de la materia prima: mayores demandas sobre la morfología del mueble de madera (partículas/fibras), el contenido de humedad, la distribución de resina, etc. Las fluctuaciones menores se amplifican a alta velocidad, lo que afecta la calidad del producto.
(7) Automatización y control: requiere sistemas de control distribuido (DC) altamente avanzados y de respuesta rápida para coordinar todos los subsistemas, monitorear los parámetros en tiempo real (temperatura, presión, velocidad, humedad) y ajustar para garantizar la estabilidad y la calidad a alta velocidad.
(8) Confiabilidad y mantenimiento: el diseño del equipo, la calidad de fabricación y los estándares de mantenimiento deben ser excepcionalmente altos. Cualquier falla puede causar tiempo de inactividad costoso.
Shandong Minghung OSB & MDF Machinery Equipment es una fábrica profesional de China que especifica en la fabricación y ofrenda de la máquina de panel a base de madera, incluida la máquina de fabricación de OSB, la máquina de fabricación MDF y la máquina de fabricación de pilos /PB.
Las máquinas que podemos ofrecer incluyen: Pastelera de madera, Fabricante de anillo, Strander, Silo Wet, Secador de tambores, Silo seco, Sistema de dosificación y Aplicación de Geating System /Glue, Formación de esteras, Multi-Rolls continuos pre-Press, Press Hot Press y prensa continua, línea de máquinas de corte de borde automático, línea de máquina de lijado, tipos de transporte de cinturones relacionados y así.
¡Personaliza tu línea! Solución de servicio completo desde el diseño de diseño hasta la optimización de producción. Solicite una propuesta a medida ahora.
